首页  >  产品百科  >  KNP100JB-73-1R3

KNP100JB-73-1R3

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.3Ω ±5% 1W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: ZT-KNP100JB-73-1R3
供应商: 海外现货
标准整包数: 1

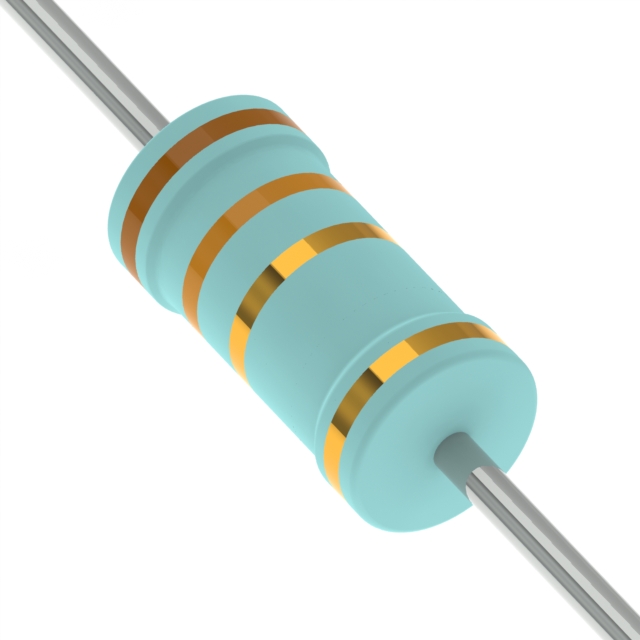

YAGEO/台湾国巨 通孔电阻 KNP100JB-73-1R3

KNP100JB-73-1R3概述


    产品简介


    通过孔电阻(Thru-Hole Resistor)是一种常见的电子元件,用于电路中的电流限制和分压。本文主要介绍的是KNP系列通过孔电阻,该系列涵盖从小型到大型多种型号,满足不同应用场景的需求。这些电阻器主要用于各种电路设计中,如工业控制、家电、通信设备等,提供可靠且精确的电阻值。

    技术参数


    KNP系列通过孔电阻的主要技术参数如下:
    | 型号 | 直径(DH) (mm) | 高度(H) (mm) | 引脚长度(L) (mm) | 功率等级(W) |

    | KNP-25 | 6.3±0.5 | 28±2.0 | 0.55±0.05 | 3W |
    | KNP-50 | 9.0±0.5 | 26±2.0 | 0.55±0.05 | 4W |
    | KNP100 | 11.5±1.0 | 35±2.0 | 0.8±0.05 | 5W |
    | KNP200 | 15.5±1.0 | 33±2.0 | 0.8±0.05 | 6W |
    | KNP300 | 17.5±1.0 | 32±2.0 | 0.8±0.05 | 7W |
    | KNP400 | 24.5±1.0 | 38±2.0 | 0.8±0.05 | 7W |
    | KNP500 | 24.5±1.0 | 38±2.0 | 0.8±0.05 | 7W |
    | KNP600 | - | 38±2.0 | 0.8±0.05 | 7W |
    注:KNP1WS (用于MB类型) 的直径为0.8±0.05 mm。
    电气特性:
    - 阻值范围:±1% 和 ±5%
    - 温度系数:±300ppm/°C
    - 短时过载能力:IEC 60115-1 4.13,额定功率的10倍,持续5秒
    - 绝缘耐电压:250V - 400V
    - 操作温度范围:-40°C 到 +200°C

    产品特点和优势


    KNP系列通过孔电阻具有以下显著特点和优势:
    1. 高可靠性:采用多层火焰阻燃涂层,符合UL-94V-0标准,确保在恶劣环境下仍能稳定运行。
    2. 高精度:阻值范围广,精度可达±1%,适用于需要高精度电阻的应用场合。
    3. 宽温域适应性:能够在极端温度下工作,范围从-40°C到+200°C。
    4. 强大的过载保护:符合IEC 60115-1标准,能够承受短时过载情况。
    5. 易于焊接:良好的可焊性,确保在焊接过程中能够保持稳定的电气连接。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:用于电动机调速和信号处理。
    - 家电设备:用于家电中的电路板,如空调、冰箱等。
    - 通信设备:用于通信设备的电源管理和信号传输。
    使用建议:
    - 在高温环境下使用时,注意根据曲线图进行功率降额。
    - 考虑到长时间工作稳定性,建议在设计电路时加入适当的散热措施。
    - 在选择型号时,根据具体需求选择合适尺寸和功率等级的电阻器,以确保最佳性能和经济性。

    兼容性和支持


    KNP系列通过孔电阻与大多数常见的电子设备兼容,能够直接替换现有电路中的电阻器。制造商提供了详尽的技术支持文档和咨询服务,帮助客户解决技术问题和优化设计。

    常见问题与解决方案


    常见问题:
    1. 如何进行功率降额?
    - 解决方案:参照产品手册中的功率降额曲线图,根据工作温度调整实际功率。
    2. 高温环境下如何确保可靠性?
    - 解决方案:选择高温适用的型号,如KNP300及以上,同时考虑使用散热片增强散热效果。
    3. 如何提高焊接质量?
    - 解决方案:确保焊接温度和时间符合标准,可以参考手册中的焊接规范进行操作。

    总结和推荐


    综上所述,KNP系列通过孔电阻凭借其高精度、宽温域适应性及高可靠性等特点,在多个应用领域表现卓越。其易于使用且成本效益较高,是工业控制、家电设备和通信设备的理想选择。因此,强烈推荐此系列产品给对高性能、高可靠性有要求的设计工程师和采购人员。

KNP100JB-73-1R3参数

参数
电阻值 1.3Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP100JB-73-1R3数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JB-73-1R3 KNP100JB-73-1R3数据手册

KNP100JB-73-1R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0607 ¥ 0.5082
库存: 0
起订量: 1083 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
