AA1206FR-072K74L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.74KΩ ±1% 250mW ±150ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-AA1206FR-072K74L
供应商: 海外现货
标准整包数: 1

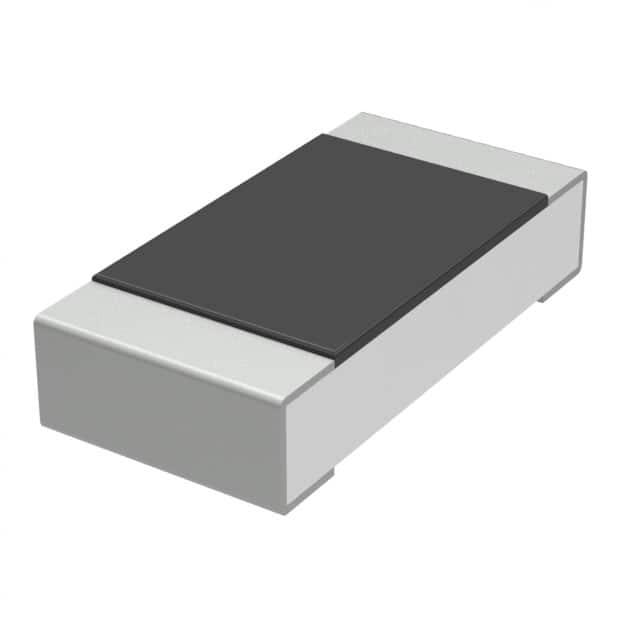

YAGEO/台湾国巨 贴片电阻 AA1206FR-072K74L

AA1206FR-072K74L概述

    抗硫化片式电阻器技术手册

    产品简介


    抗硫化片式电阻器(Anti-Sulfurated Chip Resistors)是一种专为汽车电子设计的高端电阻器。它们主要用于汽车电子产品、发动机控制单元、车身控制系统及安全装置中。这类电阻器通过特殊工艺制造,能够在含有硫化物的环境中表现出优异的稳定性,延长使用寿命。

    技术参数


    - 尺寸范围:0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 阻值范围:1Ω 至 10MΩ
    - 公差:±5%,±1%,±0.5%
    - 工作温度范围:-55°C 至 +155°C
    - 额定功率:
    - AA0201:0.05W
    - AA0402:0.0625W
    - AA0603:0.1W
    - AA0805:0.125W
    - AA1206:0.25W
    - AA1210:0.5W
    - AA1218:1W
    - AA2010:0.75W
    - AA2512:1W
    - 最大工作电压:25V 至 500V(视型号而定)
    - 最大过载电压:50V 至 500V(视型号而定)
    - 耐电压:视型号而定
    - 电阻温度系数:视型号和阻值而定
    - 跳线电阻:<50mΩ

    产品特点和优势


    - 抗硫化:具备优异的抗硫化性能,适用于含硫化物的恶劣环境。
    - AEC-Q200 认证:通过严格的 AEC-Q200 汽车级认证,确保产品质量可靠。
    - 高可靠性:具有较高的抗潮湿、热冲击和静电能力。
    - 环保材料:采用无卤素环氧树脂,符合RoHS标准,减少环境危害。
    - 自动光学检测:所有电阻器均通过自动光学检测,确保品质一致。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子系统中,例如发动机控制单元、车身控制系统和安全装置。具体应用如车辆照明系统、传感器电路、动力管理系统等。
    - 使用建议:在安装时要确保与电路板的良好焊接,尽量避免使用高温回流焊工艺,以防止损坏。
    - 优化方案:对于需要高频信号处理的应用场合,可以考虑选择更低的电阻值,以降低噪声干扰。

    兼容性和支持


    这些电阻器与市场上主流的电子元器件和设备兼容。厂商提供了详细的技术支持文档和售后服务,可帮助用户更好地了解和使用这些产品。购买渠道还包括各大分销商和代理商,提供全面的销售和技术支持服务。

    常见问题与解决方案


    1. 问:在高温环境下电阻器的稳定性如何?
    - 答:在高温环境下,这些电阻器仍能保持稳定的阻值变化,具体温度系数请参考产品手册中的图表。
    2. 问:电阻器能否承受静电放电?
    - 答:可以,这些电阻器通过了AEC-Q200的静电测试,最大可承受2KV的静电放电。
    3. 问:使用过程中是否会出现过热现象?
    - 答:在正确安装和使用的情况下,这些电阻器的设计允许在指定的温度范围内稳定工作。若需进一步散热,请参照手册中的散热设计建议。

    总结和推荐


    抗硫化片式电阻器凭借其卓越的性能、广泛的适用范围和高度的可靠性,在汽车电子和其他严苛环境下的应用中表现出色。特别是其抗硫化特性和环保材料,使其成为理想的汽车电子选择。综上所述,我们强烈推荐使用这款电阻器,特别是在需要高可靠性、抗环境干扰的场合。
    如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

AA1206FR-072K74L参数

参数
电阻值 2.74KΩ
精度 ±1%
额定功率 250mW
温度系数 ±150ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
