FMP300JT-73-47K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47KΩ ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-47K
供应商: 海外现货
标准整包数: 1

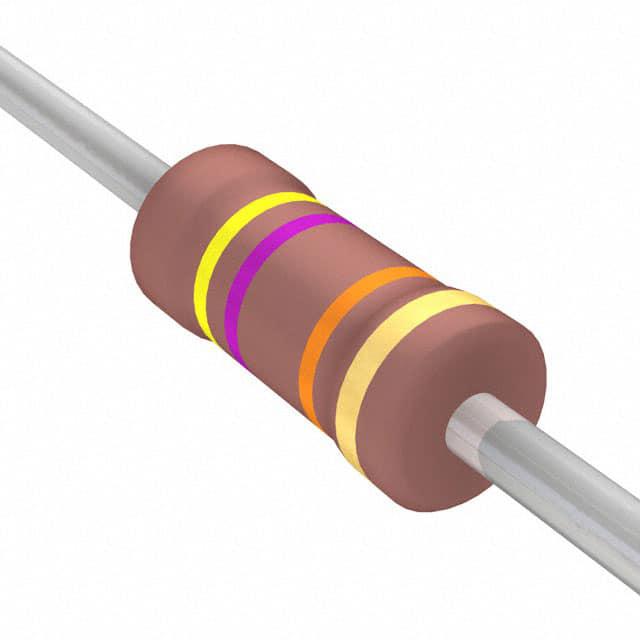

YAGEO/台湾国巨 通孔电阻 FMP300JT-73-47K

FMP300JT-73-47K概述

    FMP 系列金属膜高功率电阻技术手册

    产品简介


    FMP 系列金属膜高功率电阻是一种通过真空溅射系统制造的高可靠性元件,适用于需要高功率处理的应用场景。这些电阻采用多层金属合金及衍生物材料沉积到经过特殊处理的高质陶瓷基板上,随后通过切割螺旋沟槽并焊接铜连接引线制成。表面涂覆粉红色耐热漆以保护内部结构。FMP 系列电阻主要应用于工业控制、电力系统、通信设备等领域。

    技术参数


    - 尺寸规格
    - FMP-50: 直径 3.4±0.3 mm,高度 1.9±0.2 mm,长度 28±2.0 mm,引脚直径 0.45±0.05 mm
    - FMP100: 直径 6.3±0.5 mm,高度 2.4±0.2 mm,长度 28±2.0 mm,引脚直径 0.55±0.05 mm
    - FMP200: 直径 9.0±0.5 mm,高度 3.9±0.3 mm,长度 26±2.0 mm,引脚直径 0.55±0.05 mm
    - FMP3WS: 直径 11.5±1.0 mm,高度 4.5±0.5 mm,长度 35±2.0 mm,引脚直径 0.8±0.05 mm
    - FMP300: 直径 15.5±1.0 mm,高度 5.0±0.5 mm,长度 33±2.0 mm,引脚直径 0.8±0.05 mm

    - 电气特性
    - 功率额定值:0.5W、1W、2W、3W
    - 阻值容差:±1%、±5%
    - 温度系数:±100ppm/°C(FMP-50 和 FMP100 类型,R ≥ 10Ω)
    - 绝缘电压:300V 或 500V(视型号而定)
    - 工作温度范围:-55°C 至 +155°C
    - 最大工作电压:200V、350V、500V、750V(视型号而定)
    - 最大过载电压:400V、600V、700V、1000V(视型号而定)
    - 额定负载曲线
    - 当环境温度超过 70°C 时,需按如下曲线降额使用。

    产品特点和优势


    - 高功率处理能力:提供多种功率额定值,适合各种功率需求的应用。
    - 高可靠性:金属膜和多层涂层设计保证了高可靠性和稳定性。
    - 宽温度范围:可在极端温度环境下正常工作,满足不同环境的需求。
    - 安全认证:符合多项国际标准(如 UL-94V-0 和 UL-1412),确保产品质量和安全性。

    应用案例和使用建议


    - 工业自动化控制系统:适用于电机控制、伺服驱动器等设备。
    - 电力设备:适用于电源转换器、充电器等高功率设备。
    - 通信基础设施:适用于基站、路由器等通信设备。
    使用建议:
    - 确保选择合适的功率额定值,以防止因过载导致损坏。
    - 注意环境温度,若工作环境温度高于 70°C,需根据额定负载曲线降额使用。

    兼容性和支持


    - 兼容性:该系列产品与市场上主流的高功率电路板和设备具有良好的兼容性。
    - 支持服务:厂家提供全面的技术支持和售后保障,可确保产品长期稳定运行。

    常见问题与解决方案


    1. 问题:过载损坏
    - 解决办法:严格按照手册中的额定负载曲线进行使用,避免超负荷运行。
    2. 问题:工作温度过高
    - 解决办法:确保设备良好散热,必要时使用风扇或其他冷却装置。
    3. 问题:表面漆层损坏
    - 解决办法:定期检查表面涂层状态,如有损坏及时更换。

    总结和推荐


    FMP 系列金属膜高功率电阻凭借其高可靠性、高功率处理能力和广泛的适用范围,在多个工业领域展现出显著的优势。其独特的设计和卓越的性能使其成为许多高要求应用的理想选择。因此,强烈推荐使用此系列产品,尤其是在需要高功率处理和高可靠性的场合。

FMP300JT-73-47K参数

参数
电阻值 47KΩ
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-47K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-47K FMP300JT-73-47K数据手册

FMP300JT-73-47K封装设计

查看详情并下载
Symbol
Footprint
3D Model
