FMP200JR-52-1K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1KΩ ±5% 2W 通孔安装 9mm(长度)
供应商型号: 31M-FMP200JR-52-1K
供应商: 云汉优选
标准整包数: 50

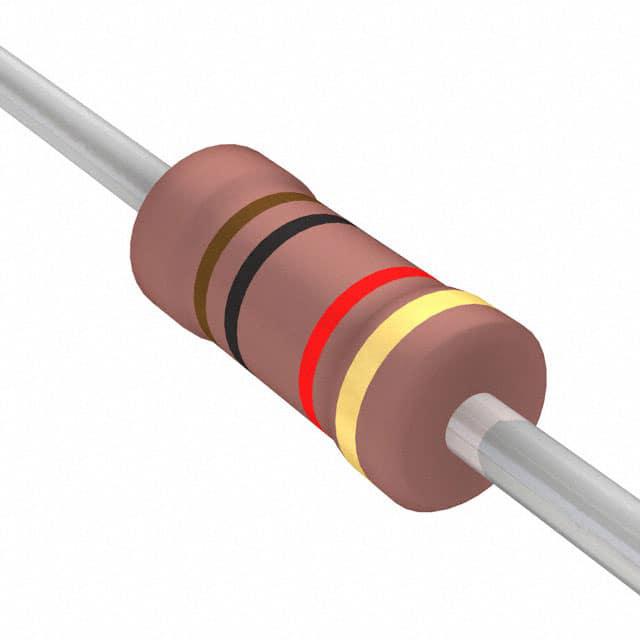

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-1K

FMP200JR-52-1K概述

    FMP系列金属膜高功率电阻器

    产品简介


    FMP系列金属膜高功率电阻器采用真空溅射系统制造,通过在高质量陶瓷基板上沉积多层混合金属合金和保护材料来实现。切割出螺旋沟槽后,将电解铜焊接至端盖,最后涂覆一层粉色色漆。该系列产品以其小巧的尺寸和高可靠性在多个应用领域得到广泛应用,适用于需要高功率处理的应用场合。

    技术参数


    | 规格 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 直径(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 引脚间距(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 额定功率 | 1/2W | 1W | 2W | 3W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | 1,000V |
    | 电压耐受能力 | 300V | 500V | 500V | 500V | 500V |
    | 阻值范围 | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω | 1Ω - 4M7Ω |

    产品特点和优势


    - 高精度:阻值容差为±1%和±5%,适合对精度要求较高的应用场合。
    - 稳定性:温度系数为±100ppm/°C,确保在不同温度下的稳定性能。
    - 安全性:符合UL-94V-0阻燃标准,具备过载测试认证(UL-1412),提高安全性和可靠性。
    - 适用广泛:支持多种封装尺寸和功率等级,满足不同应用场景的需求。

    应用案例和使用建议


    FMP系列电阻器广泛应用于电源管理、工业控制、通信设备等领域。例如,在高频开关电源中,这些电阻器可用于电流检测和电压降压,保证系统的高效运行。在实际使用中,建议根据具体应用场景选择合适的功率等级,并注意环境温度变化对电阻器的影响。

    兼容性和支持


    FMP系列电阻器与大多数主流电子设备兼容,且提供全方位的技术支持服务。厂商提供详细的安装指导和售后保障,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:阻值超出公差范围
    - 解决方案:检查电阻器是否受到过热影响,确保安装时避免过高环境温度。
    2. 问题:电阻器出现异常发热
    - 解决方案:检查负载电流是否超过额定值,调整电路设计以降低功耗。
    3. 问题:焊点松动
    - 解决方案:重新进行焊接操作,确保焊点牢固可靠。

    总结和推荐


    FMP系列金属膜高功率电阻器凭借其高精度、高稳定性和出色的安全性能,成为各种应用场景的理想选择。在选择合适的型号时,建议参考具体的应用需求和技术参数。总体而言,该产品具有很高的性价比和市场竞争力,强烈推荐使用。

FMP200JR-52-1K参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-1K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-1K FMP200JR-52-1K数据手册

FMP200JR-52-1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.2665
500+ ¥ 0.205
2500+ ¥ 0.1693
5000+ ¥ 0.1546
10000+ ¥ 0.1422
30000+ ¥ 0.135
库存: 4000
起订量: 50 增量: 2500
交货地:
最小起订量为:50
合计: ¥ 13.32
直接购买
加入购物车
