首页  >  产品百科  >  CFR100JT-52-270R

CFR100JT-52-270R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 270Ω ±5% 1W ±350ppm/℃ 插件,D4.5XL11.5MM 通孔安装 11.5mm(长度)
供应商型号: ZT-CFR100JT-52-270R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 CFR100JT-52-270R

CFR100JT-52-270R概述


    产品简介

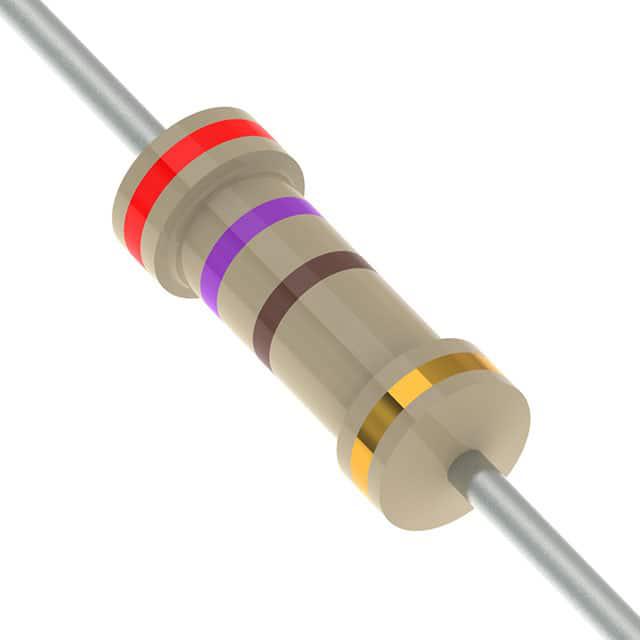

    通过孔碳膜电阻 (CFR 系列)
    CFR 系列通过孔碳膜电阻是由均匀的纯碳薄膜涂覆在高规格陶瓷棒上制成。经过螺旋槽切割后,在端帽上焊接了电解铜连接引线。随后,电阻器用淡黄色漆层涂层保护。这种类型的电阻广泛应用于各种电子设备中,如消费电子产品、工业控制设备和通信设备等。它的主要功能是稳定电流和电压,提供可靠的电阻值。

    技术参数


    - 尺寸规格:
    - 正常微型:直径(D):3.4±0.3 mm,长度(H):1.9±0.2 mm,长度(L):28±2.0 mm,引线直径(øD):0.45±0.05 mm
    - 小型:直径(D):6.3±0.5 mm,长度(H):2.4±0.2 mm,长度(L):28±2.0 mm,引线直径(øD):0.55±0.05 mm
    - 中型:直径(D):9.0±0.5 mm,长度(H):3.3±0.3 mm,长度(L):26±2.0 mm,引线直径(øD):0.55±0.05 mm
    - 大型:直径(D):11.5±1.0 mm,长度(H):4.5±0.5 mm,长度(L):35±2.0 mm,引线直径(øD):0.8±0.05 mm
    - 特大型:直径(D):15.5±1.0 mm,长度(H):5.0±0.5 mm,长度(L):33±2.0 mm,引线直径(øD):0.8±0.05 mm
    - 功率额定值:1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±2%, ±5%
    - 温度系数 (TCR):参见表1
    - 工作环境温度范围:-55°C 至 +155°C

    产品特点和优势


    1. 高可靠性:采用纯碳薄膜技术,确保长期稳定性和可靠性。
    2. 广泛应用:适用于广泛的电子设备和电路设计,满足多种需求。
    3. 精确度高:提供±2% 和 ±5% 的容差选项,适用于对精度要求较高的场合。
    4. 耐用性强:经过严格的环境测试,包括耐高温、湿度、机械冲击等。

    应用案例和使用建议


    CFR 系列电阻广泛应用于消费电子产品、工业控制设备和通信设备等领域。例如,在电源供应器中,这些电阻用于分压和稳流。在工业控制系统中,它们可以用于传感器信号调节。在通信设备中,它们可用于滤波和阻抗匹配。
    使用建议:
    - 在选择电阻时,需考虑工作环境的温度和电压条件,避免过载。
    - 对于高功率应用,需要特别注意散热,避免因过热导致损坏。
    - 定期检查和更换,以确保系统的稳定性。

    兼容性和支持


    CFR 系列电阻具有广泛的兼容性,能够与其他标准电子元件良好配合使用。制造商提供了全面的技术支持和服务,包括详细的技术文档、安装指南和故障排除手册。如有需要,还可提供定制服务和技术咨询。

    常见问题与解决方案


    - 问题1:如何选择正确的电阻容差?
    - 解决方案:根据具体应用的要求选择适当的容差。对于精度要求高的应用,可选择±2%;对于一般应用,则可选择±5%。
    - 问题2:如何进行散热管理?
    - 解决方案:确保良好的散热路径,使用散热片或其他冷却装置。避免电阻长时间处于高负载状态。
    - 问题3:如何处理高压应用?
    - 解决方案:使用高功率和高压等级的电阻,并确保电路设计能够承受可能的过电压情况。

    总结和推荐


    总结:
    CFR 系列通过孔碳膜电阻具有高可靠性、广泛应用和高精度的特点。其优异的环境适应能力和可靠性使其成为众多应用的理想选择。
    推荐:
    强烈推荐使用 CFR 系列电阻。无论是应用于消费电子产品、工业控制系统还是通信设备,这些电阻都能提供卓越的性能和稳定性。对于需要高精度和可靠性的应用,CFR 系列是一个值得信赖的选择。

CFR100JT-52-270R参数

参数
电阻值 270Ω
精度 ±5%
额定功率 1W
温度系数 ±350ppm/℃
长*宽*高 11.5mm(长度)
通用封装 插件,D4.5XL11.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

CFR100JT-52-270R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR100JT-52-270R CFR100JT-52-270R数据手册

CFR100JT-52-270R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0329 ¥ 0.2753
库存: 0
起订量: 1998 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
