FMP300JT-73-4K7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.7KΩ ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-4K7
供应商: 海外现货
标准整包数: 1

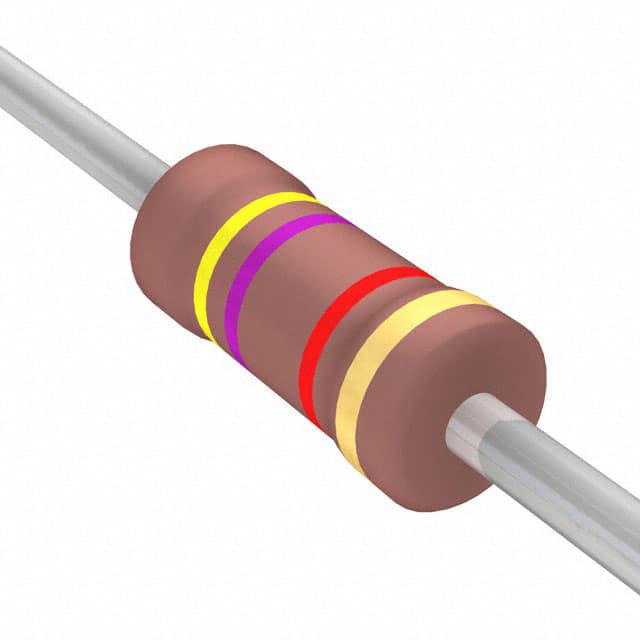

YAGEO/台湾国巨 通孔电阻 FMP300JT-73-4K7

FMP300JT-73-4K7概述

    金属膜高功率电阻产品手册

    产品简介


    本手册介绍了FMP系列金属膜高功率电阻,这是一款通过真空溅射系统制造而成的高性能电阻。FMP系列采用了多层金属合金和防护材料,在经过精心处理的高纯度陶瓷基板上沉积而成。随后,通过螺旋切割工艺将电镀铜连接端焊接到端盖上,并涂覆了一层粉红色的防护漆。这些电阻广泛应用于工业控制、通信设备、电源管理、医疗仪器等领域,适用于对稳定性和可靠性要求较高的场合。

    技术参数


    - 产品型号:FMP-50、FMP100、FMP200、FMP3WS、FMP300
    - 外形尺寸(单位:毫米):
    - FMP-50:外径3.4±0.3,高度1.9±0.2,长度28±2.0,引脚直径0.45±0.05
    - FMP100:外径6.3±0.5,高度2.4±0.2,长度28±2.0,引脚直径0.55±0.05
    - FMP200:外径9.0±0.5,高度3.9±0.3,长度26±2.0,引脚直径0.55±0.05
    - FMP3WS:外径11.5±1.0,高度4.5±0.5,长度35±2.0,引脚直径0.8±0.05
    - FMP300:外径15.5±1.0,高度5.0±0.5,长度33±2.0,引脚直径0.8±0.05
    - 额定功率:0.5W、1W、2W、3W
    - 最大工作电压:200V、350V、500V、750V
    - 最大过载电压:400V、600V、700V、1,000V
    - 绝缘耐压测试:300V、500V
    - 阻值范围:1Ω 至 4.7MΩ(E24 和 E96 系列值)
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C、±50ppm/°C(FMP-50 和 FMP100 类型,阻值 ≥ 10Ω)

    产品特点和优势


    FMP系列金属膜高功率电阻具有以下显著特点和优势:
    1. 超小体积设计:FMP系列采用超小型设计,非常适合空间有限的应用场景。
    2. 高可靠性:通过多层金属膜和高温处理工艺,提高了其可靠性和长期稳定性。
    3. 宽泛的工作温度范围:能够承受从-55°C到+155°C的极端温度条件,适合严苛环境下的应用。
    4. 阻值精度高:电阻值精度为±1%和±5%,确保电路工作的准确性和一致性。
    5. 优良的耐久性:通过了多项环境性能测试,如湿热稳定性、温度循环和短时过载测试,确保长期使用寿命。

    应用案例和使用建议


    FMP系列电阻可以广泛应用于各种设备和系统中,例如:
    1. 工业控制系统:在自动化设备中,用于电流检测和信号调节。
    2. 通信设备:在通信基站中,用于电源管理和信号衰减。
    3. 医疗仪器:在精密医疗设备中,用于稳定和测量电路中的关键信号。
    4. 电力管理系统:在电源转换设备中,用于电流限制和分压。
    使用建议:
    - 在高功率应用中,需注意电阻的温升,根据手册提供的曲线进行功率降额计算。
    - 在复杂电路设计中,确保所有相关组件(如电容、电感等)能够匹配电阻的工作环境和要求。
    - 定期进行环境性能测试,以确保电阻在恶劣条件下的持续稳定运行。

    兼容性和支持


    FMP系列电阻支持标准的通过孔焊接方式,可以方便地安装在印刷电路板上。此外,厂商提供了详尽的技术支持和服务,包括但不限于:
    - 技术咨询:解答客户关于产品规格和使用方法的疑问。
    - 设计支持:提供定制化设计服务,满足特定应用场景的需求。
    - 维护和维修:提供快速响应的售后维护服务,确保客户设备的正常运行。

    常见问题与解决方案


    - 问题1:长时间运行导致电阻温升过高。
    - 解决方案:参照手册中的功率降额曲线进行功率选择,并适当增加散热措施。
    - 问题2:在湿度较大的环境中工作,电阻表面发生腐蚀。
    - 解决方案:在安装时考虑防水措施,并定期检查并清洁电阻表面。
    - 问题3:长时间过载工作导致电阻损坏。
    - 解决方案:在使用时避免过载,严格按照手册中的最大工作电压和最大过载电压操作。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻凭借其优异的性能和广泛的应用范围,在众多应用场景中展现出卓越的性能和稳定性。特别是在需要高精度、高可靠性且适应恶劣环境的场合下,该系列产品是您的理想选择。强烈推荐使用此产品,特别是对于那些对电阻性能有严格要求的应用领域。

FMP300JT-73-4K7参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-4K7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-4K7 FMP300JT-73-4K7数据手册

FMP300JT-73-4K7封装设计

查看详情并下载
Symbol
Footprint
3D Model
