AC0805FR-075K76L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 5.76KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 11M-D-AC0805FR-075K76L
供应商: 云汉优选
标准整包数: 100

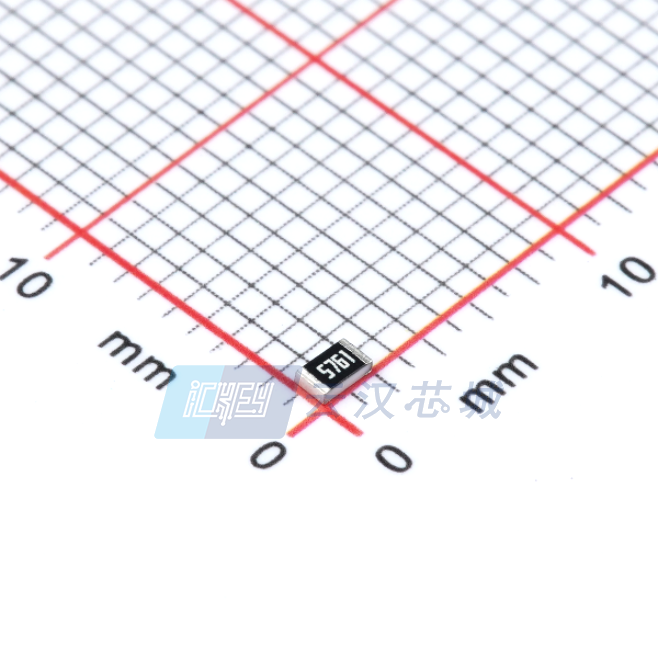

YAGEO/台湾国巨 贴片电阻 AC0805FR-075K76L

AC0805FR-075K76L概述

    THICK FILM CHIP RESISTORS: AUTOMOTIVE GRADE AC SERIES

    1. 产品简介


    THICK FILM CHIP RESISTORS 属于厚膜芯片电阻器系列,适用于汽车及工业应用领域。这些电阻器具有广泛的应用范围,包括所有通用电气设备及汽车电子系统,如发动机控制系统、刹车系统、车身控制模块等。此外,它们也适用于各种工业自动化设备。

    2. 技术参数


    - 尺寸(Size): 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 精度(Tolerance): ±5%, ±1%, ±0.5%
    - 温度系数(Temperature Coefficient): ±100 ppm/°C 至 ±200 ppm/°C
    - 最大额定电压(Max. Working Voltage):
    - 0201: 25V (50V overload)
    - 0402: 50V (100V overload)
    - 0603: 75V (150V overload)
    - 0805: 150V (300V overload)
    - 1206: 200V (400V overload)
    - 1210: 200V (500V overload)
    - 1218: 200V (500V overload)
    - 2010: 200V (500V overload)
    - 2512: 200V (500V overload)
    - 电阻范围(Resistance Range): 1Ω 至 22 MΩ
    - 封装(Packaging): 纸带和管(Paper taping reel),表面贴装(Embossed taping reel)
    - 工作温度范围(Operating Temperature Range): -55°C 至 155°C

    3. 产品特点和优势


    AC系列厚膜芯片电阻器的主要特点如下:
    - AEC-Q200认证: 符合汽车行业标准,确保高性能和高可靠性。
    - MSL 1级湿度敏感度: 最高等级,可在常规环境下存储和运输。
    - 符合J-STD-020D标准: 适合焊接过程,降低不良率。
    - 无卤素环氧树脂: 减少对环境的危害。
    - RoHS合规: 铅和卤素含量均低于限制,环保友好。
    - 高可靠性: 自动光学检测,确保每件产品的质量。

    4. 应用案例和使用建议


    AC系列厚膜芯片电阻器被广泛应用于各类汽车电子系统,例如发动机控制单元(ECU)、ABS制动系统和车身控制模块(BCM)。在这些应用中,电阻器的高可靠性和宽温度范围是关键因素。
    使用建议:
    - 在设计时考虑电阻器的工作环境,特别是在极端温度条件下。
    - 选择适当的尺寸以匹配所需的工作电压和功率等级。
    - 为了提高系统的整体可靠性,可以增加额外的保护措施。

    5. 兼容性和支持


    AC系列厚膜芯片电阻器与多种电子设备和电路板兼容。它们易于与现有设备集成,减少了系统设计和维护的复杂性。此外,制造商提供了全面的技术支持和售后服务,确保客户能够充分利用这些电阻器的优势。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题1: 高温下工作电压不稳定
    - 解决方案: 确认是否在规定的温度范围内使用电阻器。如果温度超出范围,应采取适当的散热措施。

    - 问题2: 抗湿性差
    - 解决方案: 检查封装是否完好。若出现损坏,重新安装正确的封装。
    - 问题3: 测试过程中电阻值偏差较大
    - 解决方案: 重复测试并确认测试方法的正确性。若问题依旧存在,可联系技术支持团队进行进一步诊断。

    7. 总结和推荐


    AC系列厚膜芯片电阻器具备卓越的可靠性和广泛的适用性,非常适合于汽车和工业应用中的高要求环境。其高精度、耐高温和抗湿能力使它们成为市场上最具竞争力的产品之一。如果您需要稳定可靠的电阻器以支持关键的电子系统,AC系列厚膜芯片电阻器是一个非常理想的选择。我们强烈推荐使用这款产品。

AC0805FR-075K76L参数

参数
电阻值 5.76KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0805FR-075K76L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0805FR-075K76L AC0805FR-075K76L数据手册

AC0805FR-075K76L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0021
1000+ ¥ 0.0018
3000+ ¥ 0.0016
10000+ ¥ 0.0014
50000+ ¥ 0.0013
库存: 4131
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.21
直接购买
