FMP300JR-73-47R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47Ω ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-47R
供应商: 海外现货
标准整包数: 1

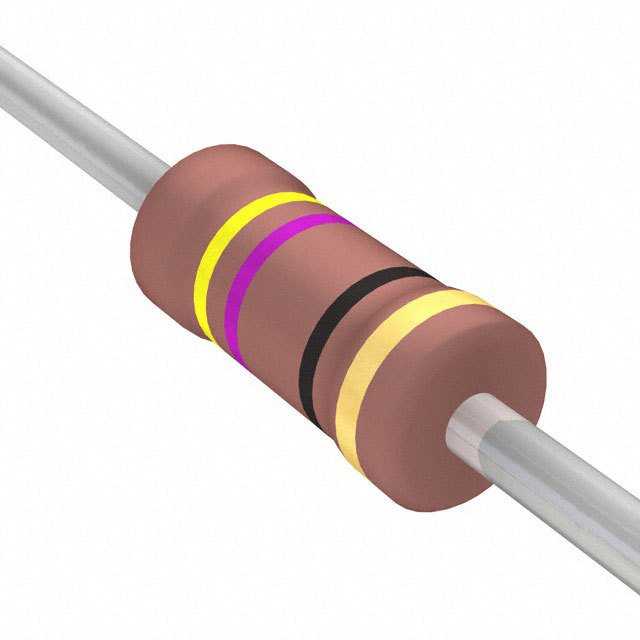

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-47R

FMP300JR-73-47R概述

    高功率金属薄膜通孔电阻FMP系列技术手册

    产品简介


    FMP系列高功率金属薄膜通孔电阻是一种适用于多种工业和消费电子应用的高性能电阻器。采用真空溅射系统沉积多层混合金属合金和保护材料于高质量陶瓷基板上,通过螺旋切割工艺形成阻值层,并焊接镀锡连接引脚,最后涂覆粉红色涂层。该系列产品具有超小型设计,提供多种阻值范围,适合不同应用场景的需求。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸(直径×高度)| 3.4mm x 28mm | 6.3mm x 28mm | 9.0mm x 26mm | 11.5mm x 35mm | 15.5mm x 33mm |
    | 功率等级 | 1/2W | 1W | 2W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V |
    | 电气耐压 | 300V | 500V |
    | 阻值范围 | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C到+155°C |
    | 温度系数 | ±100ppm/°C |

    产品特点和优势


    - 高可靠性:通过多项严格的环境性能测试,确保在极端条件下的稳定表现。
    - 宽泛的应用范围:适用于多种电路设计,如电源管理、电机控制及负载测试。
    - 优越的温度稳定性:低温度系数确保了在宽泛的工作温度范围内阻值变化最小。
    - 火焰防护:符合UL-94V-0标准的多层涂层设计,具备出色的防火能力。

    应用案例和使用建议


    - 电源管理模块:在高电流负载下工作时,可通过适当降额以确保长期稳定运行。
    - 驱动电路:为驱动电路提供稳定的电流限制,特别是在电动机或LED照明中。
    - 温度补偿:在需要精确温度控制的应用中,如医疗设备或汽车电子,FMP系列能够有效补偿温度影响。
    使用建议:
    - 当环境温度高于70°C时,需按照推荐曲线对额定功率进行降额。
    - 在高湿度环境中使用时,应特别注意定期检查绝缘电阻。

    兼容性和支持


    - FMP系列电阻器易于与其他电子元件和设备集成,无需额外适配。
    - 厂商提供全面的技术支持和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    - 问题1:在高温环境下电阻器过热。
    - 解决方法:参照推荐降额曲线操作,并选择合适的散热方式。

    - 问题2:电阻值发生漂移。
    - 解决方法:确保安装时连接稳固,避免长时间暴露于极端温湿度条件下。

    总结和推荐


    FMP系列高功率金属薄膜通孔电阻凭借其高可靠性、宽泛的应用范围和卓越的温度稳定性,成为了众多工业和消费电子领域的理想选择。我们强烈推荐此产品给需要高性能、稳定性和耐用性的应用场景。

FMP300JR-73-47R参数

参数
电阻值 47Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售

FMP300JR-73-47R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-47R FMP300JR-73-47R数据手册

FMP300JR-73-47R封装设计

查看详情并下载
Symbol
Footprint
3D Model
