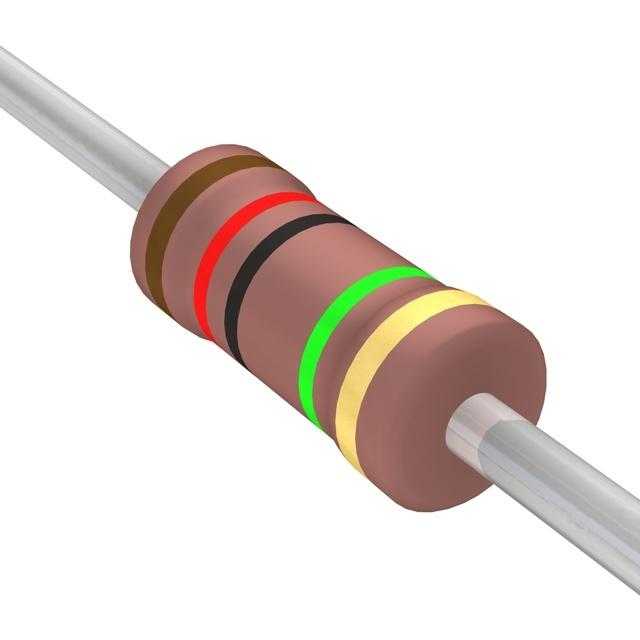

HHV-50JR-52-1M5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5MΩ ±5% 500mW 通孔安装 9mm(长度)
供应商型号: ZT-HHV-50JR-52-1M5
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 HHV-50JR-52-1M5

HHV-50JR-52-1M5概述

    高压高阻值贴片电阻技术手册解析

    产品简介


    本文档介绍的是HHV系列高压高阻值贴片电阻,其设计适用于高电压及高阻值的应用场合。HHV系列电阻采用金属釉薄膜制造,具有耐高温、高精度、高可靠性的特点,广泛应用于电源转换器、逆变器、驱动器及其他电力电子设备中。

    技术参数


    | 参数 | 规格 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 电阻范围 | 100KΩ 至 68MΩ(E24和E96系列值) |
    | 最大工作电压 (DC) | 1,600V (HHV-25), 3,500V (HHV50S), 5,000V (HHV-50), 7,000V (HHV1SS) |
    | 最大过载电压 (DC) | 3,000V (HHV-25), 7,000V (HHV50S), 10,000V (HHV-50), 14,000V (HHV1SS) |
    | 电压绝缘测试 | 300V, 500V, 700V |
    | 温度系数 | ±200ppm/°C |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    HHV系列电阻的主要优势在于其极高的耐压能力,能够承受高达数千伏特的工作电压,且具有出色的稳定性和可靠性。同时,该系列电阻采用金属釉薄膜技术,不仅降低了热应力的影响,还提高了产品的长期使用寿命。此外,其高精度的电阻值和严格的工艺标准确保了产品的高性能。

    应用案例和使用建议


    HHV系列电阻特别适合于需要高可靠性和高耐压的应用,如电动汽车充电站、太阳能逆变器和工业控制设备等。对于那些要求严格耐温条件的应用,需要注意根据环境温度调整功率等级,避免过热影响。
    使用建议:
    - 在使用前,务必确认具体应用环境下的最大工作电压和所需功率等级。
    - 对于高温环境,需按照手册中的曲线图对功率等级进行降额处理,以保证产品安全运行。

    兼容性和支持


    HHV系列电阻与市面上多数电源转换器和逆变器设备兼容,但建议在使用前与制造商确认具体细节。厂商提供全面的技术支持,包括产品选型指导、安装说明和售后服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载保护 | 确保负载不超过最大过载电压,进行定期维护检查 |
    | 安装不牢固 | 使用工具加固安装点,确保连接稳固 |
    | 温度过高 | 降低功率等级,优化散热设计 |

    总结和推荐


    综上所述,HHV系列高压高阻值贴片电阻以其卓越的耐压能力和广泛的适用范围,在众多高压高阻值应用中表现出色。尽管初始成本可能较高,但其长期稳定的性能和高可靠性使其成为值得投资的选择。对于需要高可靠性和高耐压的应用场景,强烈推荐使用HHV系列电阻。

HHV-50JR-52-1M5参数

参数
电阻值 1.5MΩ
精度 ±5%
额定功率 500mW
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

HHV-50JR-52-1M5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50JR-52-1M5 HHV-50JR-52-1M5数据手册

HHV-50JR-52-1M5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1824 ¥ 1.5288
库存: 0
起订量: 360 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
