首页  >  产品百科  >  PNP3WVJT-73-22R

PNP3WVJT-73-22R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22Ω ±5% 3W ±300ppm/℃ 导线安装 13mm(长度)
供应商型号: ZT-PNP3WVJT-73-22R
供应商: 海外现货
标准整包数: 1

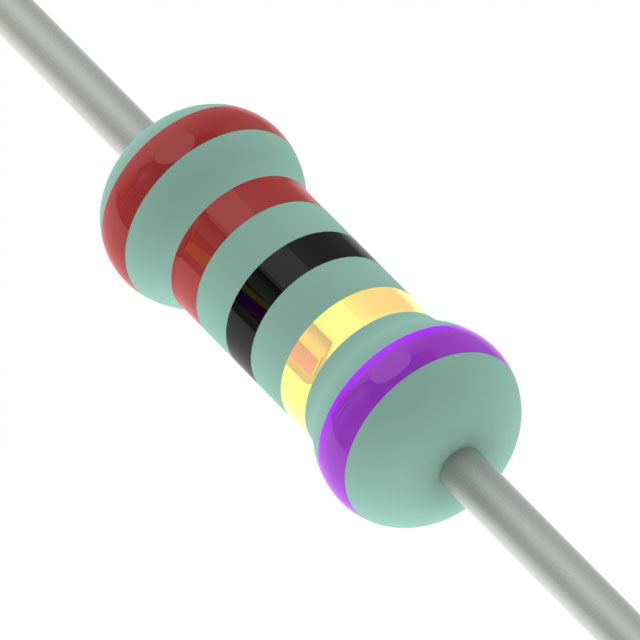

YAGEO/台湾国巨 通孔电阻 PNP3WVJT-73-22R

PNP3WVJT-73-22R概述


    产品简介


    通过孔电阻器是一种常见的电子元器件,适用于各种电路设计和工业应用。该类型的电阻器主要功能是调节电流,限制电压,并确保电路的安全稳定运行。这些电阻器广泛应用于消费电子产品、通讯设备、工业自动化、医疗仪器及家用电器等领域。

    技术参数


    | 参数类别 | PNP100 | PNP200 | PNP300 | PNP400 |

    | 尺寸(mm) | ø6.3×2.5 | ø9.0×3.5 | ø11.5×4.6 | ø15.5×5.2 |
    | 电阻范围(±1%) | 0.22Ω - 130Ω | 0.1Ω - 820Ω | 0.1Ω - 2.2KΩ | 0.1Ω - 2.8KΩ |
    | 电阻范围(±5%) | 0.1Ω - 130Ω | 0.1Ω - 820Ω | 0.1Ω - 2.2KΩ | 0.1Ω - 2.8KΩ |
    | 温度系数(ppm/°C) | ±100, ±300 | ±100, ±300 | ±100, ±300 | ±100, ±300 |
    | 工作温度范围 | -40°C至+200°C | -40°C至+200°C | -40°C至+200°C | -40°C至+200°C |
    | 额定功率 | 1W, 2W, 3W, 4W |

    | 耐压 | 300V |
    | 最大工作电压 | 额定连续工作电压或最大工作电压,取较小者 |
    | 特殊值 | 可根据要求定制 |

    产品特点和优势


    通过孔电阻器具有以下显著特点和优势:
    - 高功率密度:能够在小型封装内实现高功率处理能力,适合紧凑型设计。
    - 高可靠性:采用多层阻燃涂层,符合UL-94V-0标准,能够在过载条件下保持正常工作。
    - 宽工作温度范围:-40°C到+200°C的宽广工作温度范围,适应极端环境。
    - 稳定性好:具有良好的温度系数和抗热冲击能力,适合工业级应用。

    应用案例和使用建议


    这些电阻器常用于需要高功率处理能力和良好温度稳定性的场合,如电源模块、驱动电路、加热装置等。建议在高温环境下使用时,注意额定功率的降额使用。例如,在70°C以上环境下,需按照手册中的曲线调整额定功率。同时,在焊接过程中,应确保适当的焊接时间和温度,以避免因过高温度引起的损坏。

    兼容性和支持


    通过孔电阻器可与其他标准电路板和电气系统无缝集成。制造商提供了详尽的技术支持和售后服务,包括安装指导、故障排除和技术咨询,确保用户能够充分利用产品的各项优势。

    常见问题与解决方案


    1. 问题:电阻器在高温环境中无法正常工作
    - 解决方案:根据手册中的曲线进行额定功率的降额使用,或选择更高耐温等级的产品。
    2. 问题:焊接过程中电阻器损坏
    - 解决方案:确保焊接时间和温度符合规范,使用合适的助焊剂,并进行适当的预热处理。
    3. 问题:电阻器温度系数不稳定
    - 解决方案:检查焊接质量,确保连接稳固;避免高温和振动环境,以减少外部因素的影响。

    总结和推荐


    通过孔电阻器以其高功率密度、高可靠性、宽工作温度范围等特点,在各类高要求应用中表现出色。特别适用于对环境条件要求较高的工业场合。综合来看,这些电阻器是一款值得推荐的高性能产品。建议用户在选用时考虑具体的应用环境和需求,选择合适型号的产品。

PNP3WVJT-73-22R参数

参数
电阻值 22Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 13mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

PNP3WVJT-73-22R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP3WVJT-73-22R PNP3WVJT-73-22R数据手册

PNP3WVJT-73-22R封装设计

查看详情并下载
Symbol
Footprint
3D Model
