首页  >  产品百科  >  CFR-12JB-52-6R8

CFR-12JB-52-6R8

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 6.8Ω ±5% 167mW -500ppm/℃~350ppm/℃ 插件 通孔安装 3.4mm(长度)
供应商型号: 13-CFR-12JB-52-6R8-ND
供应商: Digi-Key
标准整包数: 1

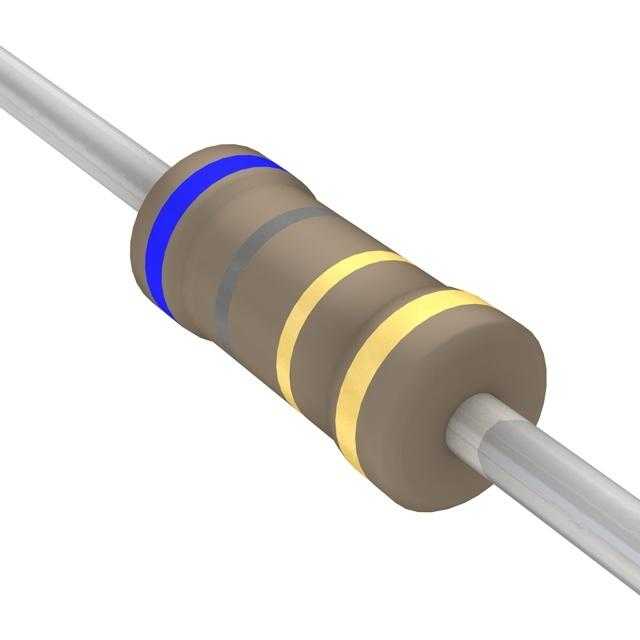

YAGEO/台湾国巨 通孔电阻 CFR-12JB-52-6R8

CFR-12JB-52-6R8概述

    碳膜电阻技术手册

    产品简介


    碳膜电阻是通过在高纯度陶瓷棒上涂覆均匀的纯碳薄膜制成的。通过切割螺旋形凹槽并在两端焊接电极铜引线来形成阻值,随后涂上一层棕黄色的漆料以保护碳膜层。碳膜电阻系列(CFR系列)主要用于需要高精度和稳定性的应用场合,适用于广泛的工业、消费电子产品等领域。

    技术参数


    - 尺寸(单位:毫米)
    - 正常型:直径DH 3.4±0.3,长度L 28±2.0,直径D 1.9±0.2
    - 微型型:直径DH 6.3±0.5,长度L 28±2.0,直径D 2.4±0.2
    - 大功率型:直径DH 9.0±0.5,长度L 26±2.0,直径D 3.3±0.3
    - 更大功率型:直径DH 11.5±1.0,长度L 35±2.0,直径D 4.5±0.5
    - 最大功率型:直径DH 15.5±1.0,长度L 33±2.0,直径D 5.0±0.5
    - 额定功率
    - 1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 阻值范围
    - 1Ω - 10MΩ (根据E24系列值)
    - 最大工作电压
    - 150V - 500V
    - 温度系数
    - 根据具体型号不同,详见下表:
    - 在<100KΩ范围内:-350~350ppm/°C, -500~0ppm/°C, -1,500~0ppm/°C
    - 在100KΩ-1MΩ范围内:-500~350ppm/°C, -700~0ppm/°C, -1,500~0ppm/°C
    - 在>1MΩ范围内:-500~350ppm/°C, -700~0ppm/°C, -1,500~0ppm/°C
    - 工作温度范围
    - -55°C至+155°C

    产品特点和优势


    - 高精度与稳定性:碳膜电阻具有稳定的阻值和低温度系数,适合要求严格的工业控制及精密测量场合。
    - 广泛的应用范围:适用于各种类型的电子产品,如消费类电子、仪器仪表、工业自动化设备等。
    - 高可靠性:在高温、高湿度等恶劣环境中仍能保持稳定的性能。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化设备中的电流检测和控制电路
    - 消费类电子产品中的电源管理模块
    - 医疗设备中的信号处理电路
    - 使用建议:
    - 确保在额定工作温度范围内使用,超过70°C时需按功率降额曲线使用。
    - 使用前应进行绝缘测试,确保电阻表面无破损或腐蚀现象。

    兼容性和支持


    - 兼容性:碳膜电阻系列的多种尺寸和功率等级,使其可以与多种电路板设计和应用匹配,但需要注意确保与其配套的电路元件之间的阻抗匹配。
    - 支持:制造商提供详细的技术文档和支持服务,包括现场安装指导和故障排查。

    常见问题与解决方案


    - 问题1:电阻温度系数偏高
    - 解决方案:更换阻值更高的电阻或选择其他类型的低温度系数电阻。
    - 问题2:电阻表面漆层剥落
    - 解决方案:清洁并重新涂漆,确保良好的绝缘效果。
    - 问题3:过载后电阻失效
    - 解决方案:检查并调整电路负载,避免超出额定功率使用。

    总结和推荐


    总体而言,碳膜电阻系列以其高精度、稳定性及广泛的适用范围,在各类电子应用中表现优异。特别是对于需要在苛刻环境下工作的应用场景,这类电阻能够提供可靠的性能保障。因此,我强烈推荐将这些碳膜电阻用于需要高精度和稳定性的场合,无论是工业还是消费类电子产品。

CFR-12JB-52-6R8参数

参数
电阻值 6.8Ω
精度 ±5%
额定功率 167mW
温度系数 -500ppm/℃~350ppm/℃
长*宽*高 3.4mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

CFR-12JB-52-6R8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-12JB-52-6R8 CFR-12JB-52-6R8数据手册

CFR-12JB-52-6R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0426 ¥ 0.3595
25+ $ 0.035 ¥ 0.2954
50+ $ 0.0308 ¥ 0.2604
100+ $ 0.027 ¥ 0.2284
250+ $ 0.0229 ¥ 0.1936
500+ $ 0.0203 ¥ 0.1714
1000+ $ 0.017 ¥ 0.1435
5000+ $ 0.0133 ¥ 0.1123
库存: 6305
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
