首页  >  产品百科  >  PE1206DRF7W0R02L

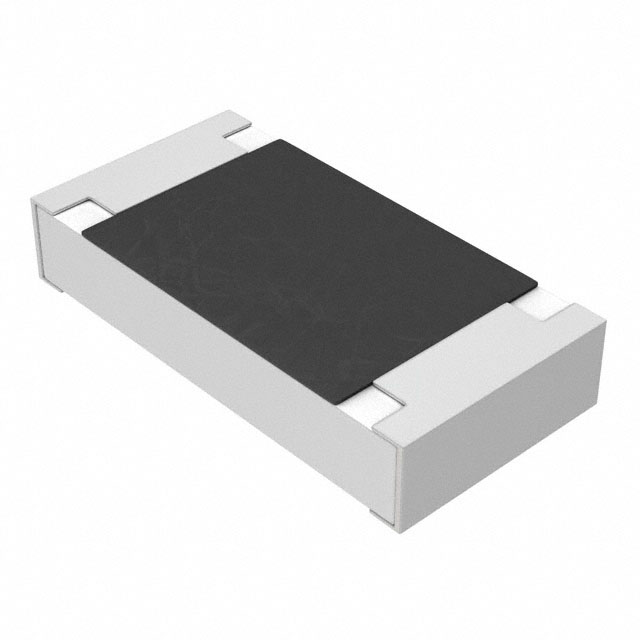

PE1206DRF7W0R02L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 20mΩ ±0.5% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: ZT-PE1206DRF7W0R02L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 PE1206DRF7W0R02L

PE1206DRF7W0R02L概述

    # Yageo PEL 系列电流传感器——低TCR芯片电阻技术详解

    产品简介


    Yageo PEL系列电流传感器是一款专门用于电流检测的金属薄膜陶瓷基底电阻产品。它广泛应用于消费电子、计算机、电信、工业电源、汽车以及新能源领域。PEL系列电阻具有极低的温度系数电阻(TCR),符合AEC-Q200汽车级标准,并且完全无卤素、无铅且符合RoHS环保要求。该系列产品采用多种尺寸规格(0201至2512)设计,支持从5mΩ到910mΩ的宽范围电阻值选择,为不同的应用场景提供了高度灵活性。

    技术参数


    以下是PEL系列的主要技术参数:
    | 参数 | 规格 |

    | 尺寸 | 0201/0402/0603/0805/1206/2010/2512 |
    | 容差 | ±0.1%、±0.5%、±1%、±5% |
    | 温度系数 | ±350ppm/°C、±75ppm/°C、±100ppm/°C、±50ppm/°C |
    | 功率等级 | 见表2 |
    | 工作温度范围 | PE0201~PE0402:-55°C~+125°C;其他型号:-55°C~+170°C |
    此外,该系列还支持多种包装方式,包括纸带卷盘(R)和嵌式带卷盘(K),以满足不同客户的需求。
    产品特点与优势
    PEL系列电流传感器具有以下显著优势:
    1. 卓越的温度稳定性:极低的温度系数确保了即使在极端温度条件下也能保持稳定的电阻值,适用于各种恶劣环境。
    2. 高可靠性:通过了AEC-Q200认证,证明其具备优异的长期使用稳定性和抗冲击能力。
    3. 环保友好:所有材料均为无卤素、无铅设计,并且符合RoHS标准,减少了对环境的影响。
    4. 广泛的适用性:涵盖从小型便携设备到大型工业设备的众多应用场景。
    应用案例与使用建议
    应用案例
    - 电动汽车电池管理系统:利用PEL系列精准测量电池组内部各单元间的电流差异。
    - 光伏逆变器:提供精确的电流反馈信号给控制系统,优化能源转换效率。
    - 通信基站电源模块:作为电流监控的关键组件,保证系统的安全运行。
    使用建议
    为了最大化PEL系列的优势,在实际应用时需注意以下几点:
    - 确保安装环境温度不超过产品规定的最大允许值。
    - 在焊接过程中严格控制温度和时间,避免因过热导致损坏。
    - 根据具体需求合理选择合适的尺寸与阻值组合。
    兼容性与支持
    PEL系列产品能够无缝集成到现有的电路板设计中,并且与主流SMT生产线兼容。Yageo公司为其产品提供了全面的技术支持服务,包括但不限于样品申请、定制化开发以及售后维护等。
    常见问题解答
    Q: 如何判断PEL系列是否适合我的项目?
    A: 首先确认您的项目所需的电流检测精度及环境条件是否符合PEL系列的技术指标;其次查看所选型号是否包含所需的所有功能。
    Q: PEL系列是否支持返修?
    A: 是的,如果需要返修,请联系当地销售代表获取详细指导。
    总结与推荐
    综上所述,Yageo PEL系列电流传感器凭借其出色的性能表现和技术规格,在多个行业中展现出了强大的竞争力。对于寻求高性能、高可靠性的电流检测解决方案的企业来说,这是一个值得信赖的选择。强烈推荐给那些希望提高系统整体质量和效率的应用场合。

PE1206DRF7W0R02L参数

参数
电阻值 20mΩ
精度 ±0.5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE1206DRF7W0R02L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE1206DRF7W0R02L PE1206DRF7W0R02L数据手册

PE1206DRF7W0R02L封装设计

查看详情并下载
Symbol
Footprint
3D Model
