首页  >  产品百科  >  FMP100JT-52-56K

FMP100JT-52-56K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 56KΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-56K
供应商: 海外现货
标准整包数: 1

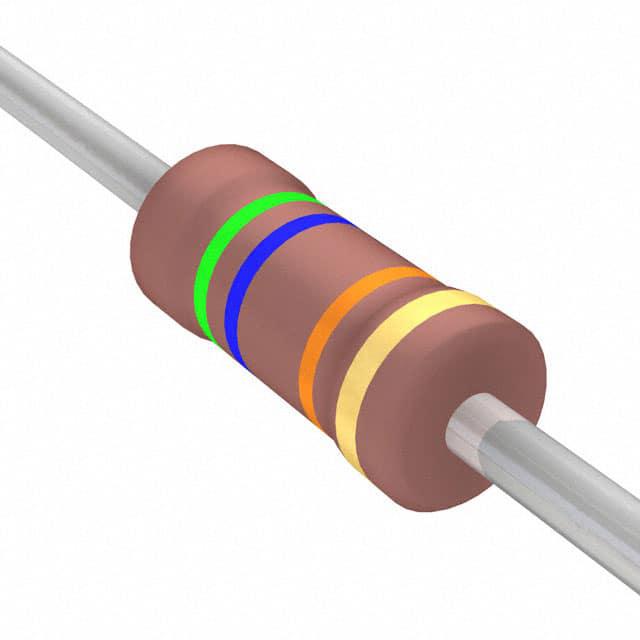

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-56K

FMP100JT-52-56K概述


    产品简介


    通过孔式电阻(Through-hole Resistor)是一种常见的电子元件,主要用于电路中调节电流大小和提供负载。它通常由金属膜制成,具有高功率和阻燃特性。本手册介绍了 FMP 系列金属膜高功率电阻,适用于需要稳定和可靠电阻值的应用场景,如电源设备、通信系统和工业控制等领域。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 | FMP4WV |
    ||
    | 长度 (mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 | 17.0±1.0 |
    | 直径 (mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 | 7.5±0.5 |
    | 引脚直径 (mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 | 32±2.0 |
    | 最大电流 (A) | 0.45±0.05| 0.55±0.05| 0.55±0.05| 0.8±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级 (W) | 0.5 | 1 | 2 | 3 | 4 |

    产品特点和优势


    FMP 系列金属膜高功率电阻采用真空溅射系统将多层金属合金和防护材料沉积到经过处理的陶瓷基底上,再切割螺旋沟槽并焊接铜引脚。这种设计不仅提高了电阻的可靠性,还确保了高温下的稳定性能。其特点如下:
    - 高精度:电阻值的容差为 ±1%,温度系数为 ±100ppm/°C,确保精确的电流控制。
    - 高功率耐受性:最大工作电压高达 750V,适合多种高电压应用场景。
    - 阻燃特性:符合 UL-94V-0 和 UL-1412 标准,保证安全性能。
    - 广泛的应用范围:可在 -55°C 到 +155°C 的温度范围内正常工作,适用于各种极端环境。

    应用案例和使用建议


    应用案例
    FMP 系列电阻广泛应用于电源转换器、逆变器和稳压器中,以确保电路的稳定性和可靠性。例如,在太阳能逆变器中,FMP 系列电阻用于限制电流,防止过载,从而保护整个系统。
    使用建议
    - 在高环境温度下使用时,根据手册提供的降额曲线来调整功率等级,确保器件的长期稳定性。
    - 考虑到热应力,建议在设计时合理分配电阻的位置,避免集中发热导致局部过热。

    兼容性和支持


    FMP 系列电阻采用通用的通过孔封装,易于与其他标准电子元器件集成。制造商提供全面的技术支持和售后服务,包括详细的安装指南和定期的产品更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下无法达到标称功率 | 根据手册降额曲线调整功率等级 |
    | 阻值不稳定 | 检查焊接质量和连接线是否接触良好 |
    | 表面涂层损坏 | 使用适当的溶剂进行清洁,并检查是否有物理损伤 |

    总结和推荐


    FMP 系列金属膜高功率电阻凭借其卓越的性能和可靠性,成为众多高要求应用场景的理想选择。其出色的温度稳定性、高功率耐受性和阻燃特性使其在工业控制、电源管理和通信系统中得到广泛应用。总体而言,强烈推荐使用 FMP 系列电阻,特别是对于那些对产品质量和稳定性有严格要求的应用。

FMP100JT-52-56K参数

参数
电阻值 56KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-56K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-56K FMP100JT-52-56K数据手册

FMP100JT-52-56K封装设计

查看详情并下载
Symbol
Footprint
3D Model
