ZOR-12-T-52-0R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 0Ω 167mW 通孔安装 3.3mm(长度)
供应商型号: REB-WLR1086
供应商: 海外现货
标准整包数: 5000

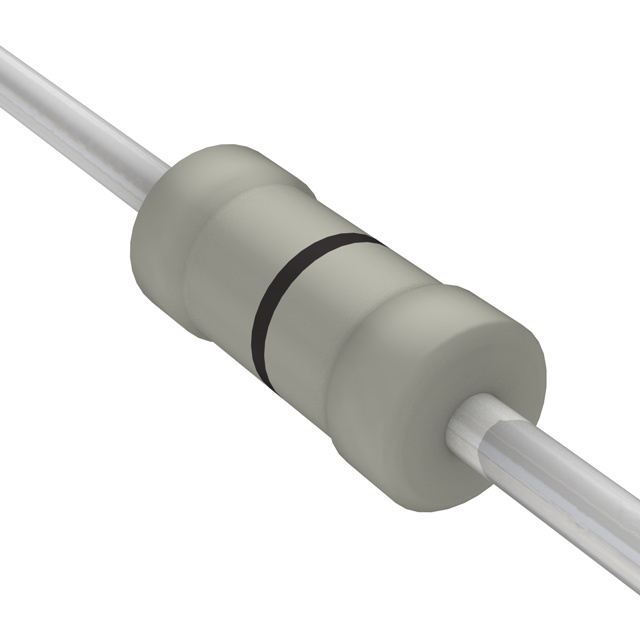

YAGEO/台湾国巨 通孔电阻 ZOR-12-T-52-0R

ZOR-12-T-52-0R概述

    零欧姆电阻技术手册

    1. 产品简介


    零欧姆电阻(Zero Ohm Resistor)是阻值接近于零的电阻器。它们主要用于电路板上的跳线连接,通过选择不同的连接方式来改变电路的布局,而不必进行实际的焊接。这些电阻通常用于各种通用电子设备中,如通信设备、工业控制系统、汽车电子系统等。

    2. 技术参数


    以下是零欧姆电阻的主要技术规格和性能参数:
    | 参数 | ZOR-12 | ZOR-25 |
    |
    | 功率等级 | 1/6W | 1/4W |
    | 封装形式 | 通孔式 | 通孔式 |
    | 容差 | 基于标准 | 基于标准 |
    | 包装形式 | 盘式包装 | 箱式包装 |
    | 电阻值 | 0Ω | 0Ω |
    | 工作温度范围 | -55°C to +155°C | -55°C to +155°C |
    | 绝缘电阻(干燥) | ≥10,000MΩ | ≥10,000MΩ |
    | 绝缘电阻(潮湿) | ≥100MΩ | ≥100MΩ |
    | 击穿电压 | 500V RMS | 500V RMS |
    | 载流能力 | 10A @ 70°C | 8A @ 70°C |
    | 引脚尺寸 | 1.8mm ± 0.3mm | 2.3mm ± 0.3mm |
    | 引脚长度 | 3.3mm ± 0.4mm | 6.3mm ± 0.5mm |

    3. 产品特点和优势


    零欧姆电阻具有以下显著特点和优势:
    - 高稳定性和可靠性:经过AEC-Q200认证,确保了产品在恶劣环境下的稳定性和可靠性。
    - 自动化装配:适用于自动机器插入,提高生产效率。
    - 环保合规:符合RoHS指令,无卤素,适合绿色环保应用。
    - 宽温范围:能够在极端温度环境下正常工作。

    4. 应用案例和使用建议


    零欧姆电阻广泛应用于各类电子产品中,例如:
    - 电路调试:用于调整电路板设计,提供灵活性。
    - 电磁兼容性(EMC):作为简单的跳线使用,以减少不必要的信号干扰。
    - 电源管理:通过不同的连接方式调节电源路径。
    使用建议:
    - 在进行焊接时,确保焊接温度和时间符合要求,避免过度加热导致损坏。
    - 在进行电路调试时,注意检查每个零欧姆电阻的位置和连接,确保电路按预期工作。

    5. 兼容性和支持


    零欧姆电阻具有广泛的兼容性,可与其他标准通孔元件一起使用。Yageo公司提供技术支持和维修服务,确保客户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    | 问题 | 解决方案 |

    | 焊接过程中出现断路 | 检查焊接点是否正确连接,重新焊接。|
    | 电阻器表面出现腐蚀 | 使用防氧化涂层处理,保持清洁。 |
    | 焊接后电阻器无法识别 | 使用万用表测量电阻值,确认是否焊接正确。|

    7. 总结和推荐


    零欧姆电阻以其高稳定性和可靠性,特别是在高温和低温环境下的表现,成为众多应用领域的理想选择。此外,其环保特性也使其在市场上具备竞争优势。综上所述,我们强烈推荐使用零欧姆电阻,尤其是在需要高度灵活性和可靠性的电路设计中。

ZOR-12-T-52-0R参数

参数
电阻值
精度 -
额定功率 167mW
温度系数 -
长*宽*高 3.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ZOR-12-T-52-0R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 ZOR-12-T-52-0R ZOR-12-T-52-0R数据手册

ZOR-12-T-52-0R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0107 ¥ 0.0938
10000+ $ 0.0104 ¥ 0.0913
20000+ $ 0.0102 ¥ 0.0897
40000+ $ 0.0101 ¥ 0.0888
75000+ $ 0.0098 ¥ 0.0862
库存: 15000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 469
直接购买
加入购物车
