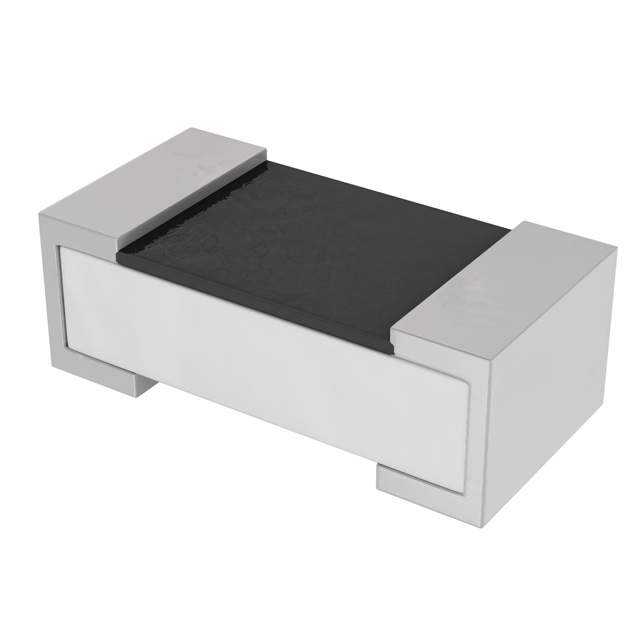

AC0402FR-074R75L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.75Ω ±1% 62.5mW ±200ppm/℃ 0402 贴片安装 1mm*500μm*370μm
供应商型号: AC0402FR-074R75L
供应商: 国内现货
标准整包数: 10000
YAGEO/台湾国巨 贴片电阻 AC0402FR-074R75L

AC0402FR-074R75L概述


    产品简介


    厚膜片式电阻器(AC系列)是专为汽车级应用设计的产品,具备±5%、±1%和±0.5%三种精度等级。该系列电阻器涵盖了从0201到2512等多种尺寸,适用于各种一般用途和汽车电子、工业应用。这些电阻器采用无铅工艺制造,符合RoHS标准且不含卤素,确保在应用中减少环境污染和提高可靠性。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 |
    | 精度等级 | ±5%, ±1%, ±0.5% |
    | 最大工作电压 | AC0201: 25V, AC0402: 50V, AC0603: 75V, AC0805: 150V, AC1206: 200V, AC1210: 200V, AC1218: 200V, AC2010: 200V, AC2512: 200V |
    | 最大过载电压 | 50V, 100V, 150V, 300V, 500V |
    | 耐电压(DC/AC rms) | 50V, 100V, 150V, 300V, 500V |
    | 工作温度范围 | -55 °C 到 155 °C |
    | 温度系数 | ±200 ppm/°C, ±100 ppm/°C |

    产品特点和优势


    1. AEC-Q200认证:满足汽车电子行业标准要求,确保产品的可靠性和稳定性。
    2. 低湿度敏感性:湿度敏感级别MSL 1,减少了环境因素对产品的影响。
    3. SMT兼容性:符合J-STD-020D标准,方便表面贴装技术(SMT)加工。
    4. 环保材料:采用无卤素环氧树脂,降低对环境的危害。
    5. 高可靠性:通过了多项严苛的测试,确保在高温、高湿等恶劣环境下的稳定运行。

    应用案例和使用建议


    1. 汽车电子:适用于汽车仪表盘、传感器和其他控制系统,需要在-55 °C到155 °C的宽温范围内稳定工作。
    2. 工业自动化:适合用于各类工业设备,特别是在需要耐高低温、抗振动的场合。
    3. 家用电器:可用于家电中的控制电路板,确保在不同环境下的稳定性。
    使用建议:
    - 在安装过程中需注意防静电保护,避免损坏器件。
    - 确保焊接温度和时间控制得当,以防止热冲击导致的损坏。

    兼容性和支持


    该系列产品与其他标准SMT器件兼容,可广泛应用于多层PCB上。YAGEO公司提供全面的技术支持和售后服务,确保用户在使用过程中遇到问题时能够及时得到帮助。

    常见问题与解决方案


    1. Q: 电阻值测量不准
    - A: 检查是否已经按照正确的规格书进行焊接和装配,确认焊接质量是否合格。如果问题仍然存在,请联系技术支持获取进一步的帮助。
    2. Q: 使用过程中出现短路
    - A: 首先检查电路连接是否正确,确认是否有短路点。如未发现问题,可能是电阻器本身质量异常,请联系销售部门更换新的产品。

    总结和推荐


    综上所述,YAGEO的AC系列厚膜片式电阻器以其卓越的性能、广泛的应用范围和出色的稳定性,在汽车电子、工业控制等多个领域表现优异。对于需要高可靠性电阻器的项目,我们强烈推荐选择YAGEO的AC系列厚膜片式电阻器。如果您对具体规格或定制需求有任何疑问,建议直接联系销售代表以获取详细信息和支持。

AC0402FR-074R75L参数

参数
电阻值 4.75Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±200ppm/℃
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0402FR-074R75L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0402FR-074R75L AC0402FR-074R75L数据手册

AC0402FR-074R75L封装设计

查看详情并下载
Symbol
Footprint
3D Model
