FMP300JR-73-130R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 130Ω ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-130R
供应商: 海外现货
标准整包数: 1

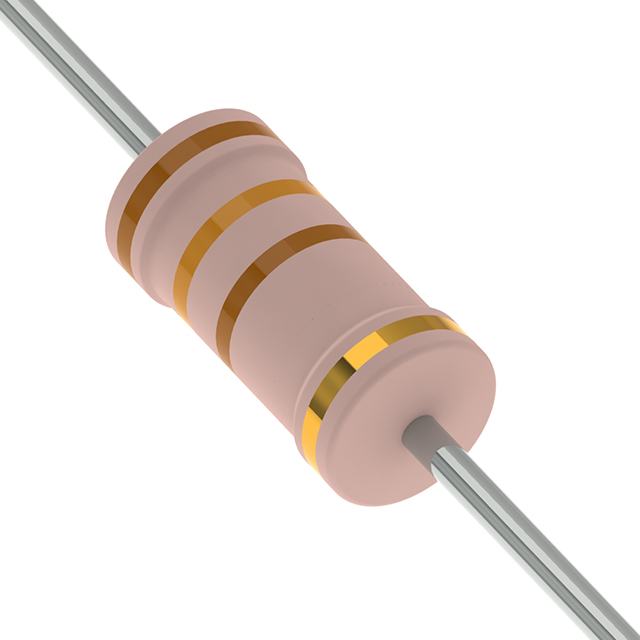

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-130R

FMP300JR-73-130R概述

    FMP系列金属膜高功率电阻技术手册

    产品简介


    FMP系列金属膜高功率电阻是一种具有超小型设计的高品质电子元器件,适用于广泛的应用领域。它们采用真空溅射系统制造,通过多层混合金属合金和衍生物材料沉积到精心处理的高精度陶瓷基板上。经过螺旋切割的电阻层后,焊接了电解铜连接引线,最后涂覆粉红色涂层。FMP系列电阻具备出色的稳定性和可靠性,广泛应用于通信设备、电源管理系统、汽车电子、医疗设备及工业控制等领域。

    技术参数


    - 尺寸规格
    - FMP-50: ø3.4±0.3mm,H1.9±0.2mm,L28±2.0mm,D0.45±0.05mm
    - FMP100: ø6.3±0.5mm,H2.4±0.2mm,L28±2.0mm,D0.55±0.05mm
    - FMP200: ø9.0±0.5mm,H3.9±0.3mm,L26±2.0mm,D0.55±0.05mm
    - FMP3WS: ø11.5±1.0mm,H4.5±0.5mm,L35±2.0mm,D0.8±0.05mm
    - FMP300: ø15.5±1.0mm,H5.0±0.5mm,L33±2.0mm,D0.8±0.05mm
    - FMP4WV: ø17.0±1.0mm,H7.5±0.5mm,L32±2.0mm,D0.8±0.05mm
    - 额定负载
    - 功率等级:1/2W、1W、2W、3W、4W
    - 最大连续工作电压:FMP-50(200V),FMP100(350V),FMP200(500V),FMP3WS(750V)
    - 最大过载电压:FMP-50(400V),FMP100(600V),FMP200(700V),FMP3WS(1,000V)
    - 其他电气特性
    - 阻值范围:1Ω 至 10MΩ
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C

    产品特点和优势


    - 高可靠性:采用金属膜技术,确保长期稳定的电阻值。
    - 耐高温:能够在-55°C至+155°C的极端环境下工作,且具有良好的耐热性能。
    - 高精度:阻值精度可达±1%,满足对精度要求较高的应用场景。
    - 防火安全:符合UL-94V-0和UL-1412标准,提供多重保护措施,确保在高温或过载条件下安全运行。
    - 环境适应性强:通过多项严格的环境测试,包括湿热测试、温度循环测试、振动测试等,确保在各种恶劣环境中稳定工作。

    应用案例和使用建议


    - 应用案例:FMP系列电阻常用于电源模块、开关电源、逆变器、电动机驱动器等高功率应用场景。例如,在太阳能逆变器中,FMP系列电阻可以有效地分流并吸收多余的电流,保护逆变器内部组件。
    - 使用建议:为了保证最佳性能,建议在使用前进行适当的环境适应测试,特别是在高湿度和极端温度变化的环境中。对于超过70°C的高温应用场合,需要根据额定负载曲线降额使用,以避免因过热而导致的性能下降或损坏。

    兼容性和支持


    - 兼容性:FMP系列电阻可与其他标准的电子元件兼容,适用于多种电路设计和系统集成。
    - 支持:制造商提供全面的技术支持和售后服务,包括安装指南、维护手册、技术支持热线等,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:如何选择合适的功率等级?
    - 解决方案:根据具体应用场景的需求,参考额定负载曲线,选择适合的工作环境温度下的功率等级。

    - 问题2:如何进行高温环境下的降额使用?
    - 解决方案:参照额定负载曲线,根据环境温度的变化调整工作负载,确保电阻不会过热。

    - 问题3:如何验证电阻的阻值精度?
    - 解决方案:使用标准的万用表或电阻测试仪,按照制造商提供的测试方法进行验证。

    总结和推荐


    FMP系列金属膜高功率电阻凭借其高可靠性和优异的电气特性,在高功率应用场景中表现出色。它们不仅能够承受极端的工作条件,还具备出色的环境适应性和稳定性。因此,强烈推荐在需要高精度、高可靠性和高耐热性的场合使用FMP系列电阻。无论是工业控制、医疗设备还是电力系统,FMP系列都是一个值得信赖的选择。

FMP300JR-73-130R参数

参数
电阻值 130Ω
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300JR-73-130R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-130R FMP300JR-73-130R数据手册

FMP300JR-73-130R封装设计

查看详情并下载
Symbol
Footprint
3D Model
