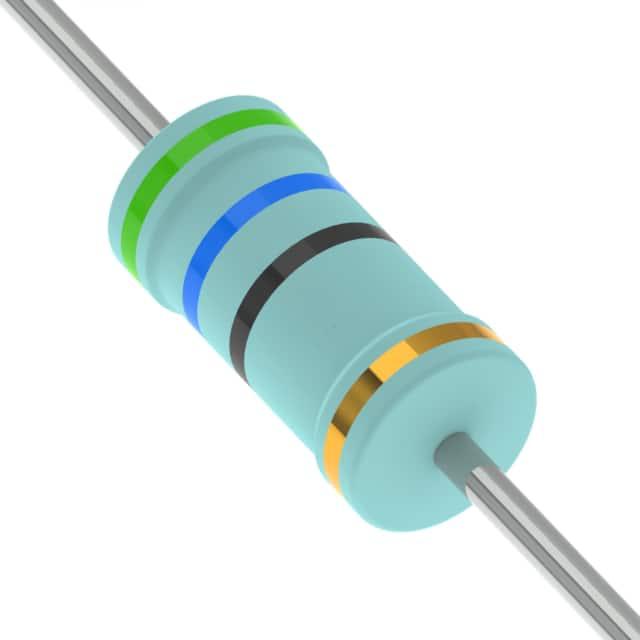

KNP100JR-73-56R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 56Ω ±5% 1W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: ZT-KNP100JR-73-56R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP100JR-73-56R

KNP100JR-73-56R概述


    产品简介


    通过孔式电阻(Through-hole resistor)是一种广泛应用于电子电路中的基本元件。本系列的电阻产品包括KNP-25、KNP-50、KNP100、KNP200等型号,它们具有多种尺寸和功率等级,适用于各种不同的应用场景。这些电阻器采用单层绕线技术,由陶瓷杆上的电阻丝构成,并通过焊接方式连接到铜端帽上,以实现稳定的电气连接。其外表面覆盖多层阻燃漆,确保在恶劣环境下依然安全可靠。

    技术参数


    - 尺寸(Dimension):不同型号的电阻器尺寸各不相同,具体尺寸请参考下表:
    | 型号 | 高度H (mm) | 长度L (mm) | 外径øD (mm) |

    | KNP-25 | 6.3±0.5 | 28±2.0 | 0.55±0.05 |
    | KNP-50 | 9.0±0.5 | 26±2.0 | 0.55±0.05 |
    | KNP100 | 11.5±1.0 | 35±2.0 | 0.8±0.05 |
    | KNP200 | 15.5±1.0 | 33±2.0 | 0.8±0.05 |
    | KNP300 | 17.5±1.0 | 32±2.0 | 0.8±0.05 |
    | KNP400 | 24.5±1.0 | 38±2.0 | 0.8±0.05 |
    | KNP500 | 24.5±1.0 | 38±2.0 | 0.8±0.05 |
    | KNP600 | 24.5±1.0 | 38±2.0 | 0.8±0.05 |
    | KNP700 | 24.5±1.0 | 38±2.0 | 0.8±0.05 |
    - 额定功率(Power Rating):从1/4W到7W不等,具体功率取决于型号。
    - 阻值范围(Resistance Range):±1%和±5%两种精度范围,具体阻值范围请参考下表:
    | 型号 | ±1%阻值范围 (Ω) | ±5%阻值范围 (Ω) |
    |
    | KNP-25, KNP50S | 0.1 - 150 | 0.1 - 200 |
    | KNP100, KNP1WS | 0.1 - 750 | 0.1 - 800 |
    | KNP200, KNP2WS | 0.1 - 1.5K | 0.1 - 2.2K |
    | KNP300, KNP3SS | 0.1 - 2.4K | 0.1 - 2.7K |
    | KNP400, KNP3WS | 0.1 - 3.3K | 0.1 - 3.9K |
    | KNP500, KNP5WS | 0.1 - 6.2K | 0.1 - 6.8K |
    - 温度系数(TCR):±300ppm/°C
    - 工作温度范围(Operating Temp. Range):-40°C 至 +200°C

    产品特点和优势


    该系列产品具备以下几个显著特点和优势:
    1. 稳定性高:采用单层绕线技术,保证了电阻的稳定性和长期可靠性。
    2. 阻燃涂层:多层绿色阻燃漆涂层,提供更高的安全保障。
    3. 宽泛的应用范围:不同型号覆盖从低功率到高功率的需求,适用于广泛的工业和消费电子产品。
    4. 高温适应性强:能够在-40°C至+200°C的极端温度范围内正常工作。
    5. 良好的耐环境性能:通过一系列严格测试,确保在潮湿、高温等恶劣环境下依然表现出色。

    应用案例和使用建议


    该系列产品广泛应用于电源、汽车电子、医疗设备、工业控制等领域。例如,在汽车电子中,这些电阻器可以用于电池管理系统,帮助监控电池状态。在电源设计中,这些电阻器可以作为限流电阻使用,防止电流过大导致的损坏。
    使用建议:
    1. 散热设计:对于大功率应用,需注意合理散热,避免因过热导致性能下降或损坏。
    2. 选择合适型号:根据具体应用需求,选择合适的型号和功率等级,以确保最佳性能。
    3. 安装时注意事项:注意端子的牢固连接,避免过度弯折或拉扯导致焊接点损坏。

    兼容性和支持


    该系列产品与大多数标准电子设备兼容。厂商提供详细的技术支持文档和咨询服务,帮助客户解决使用过程中遇到的问题。此外,厂商还提供全面的质保服务,确保产品的长期可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好的散热设计,选择合适功率等级的电阻器。 |
    | 使用时出现噪音 | 检查连接线路是否接触不良,重新焊接。 |
    | 表面标记不易识别 | 使用溶剂清洁后重新标记。 |
    | 在恶劣环境下性能下降 | 确保安装在合适的工作温度范围内,避免长时间暴露在极端环境中。 |

    总结和推荐


    该系列通过孔式电阻以其高稳定性和良好的环境适应性在市场上脱颖而出。其广泛的应用范围和高度的可靠性使其成为众多工业和消费电子产品的首选电阻器。鉴于其出色的表现和广泛应用,我们强烈推荐在各类电子设备中选用这些产品。无论是对于初学者还是经验丰富的工程师,这些电阻器都是值得信赖的选择。

KNP100JR-73-56R参数

参数
电阻值 56Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-73-56R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-73-56R KNP100JR-73-56R数据手册

KNP100JR-73-56R封装设计

查看详情并下载
Symbol
Footprint
3D Model
