FMP200JT-52-11K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 11KΩ ±5% 2W ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-FMP200JT-52-11K
供应商: 海外现货
标准整包数: 1

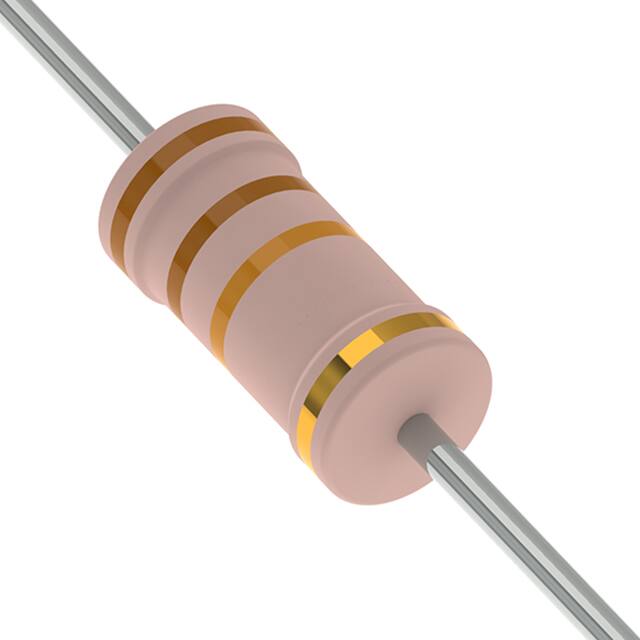

YAGEO/台湾国巨 通孔电阻 FMP200JT-52-11K

FMP200JT-52-11K概述


    产品简介


    金属膜高功率电阻器 (FMP系列)
    金属膜高功率电阻器(FMP系列)是采用真空溅射系统制造的一种高可靠性产品。该系列电阻器通过在陶瓷基板上沉积多层混合金属合金及保护材料制成,并经过精密加工和涂层处理。它们广泛应用于需要高可靠性和高性能的场合,例如工业控制、电源设备和通信系统等领域。

    技术参数


    - 型号及尺寸:
    - FMP-50: 直径 3.4 ± 0.3 mm,高度 1.9 ± 0.2 mm,总长度 28 ± 2.0 mm,引脚直径 0.45 ± 0.05 mm
    - FMP100: 直径 6.3 ± 0.5 mm,高度 2.4 ± 0.2 mm,总长度 28 ± 2.0 mm,引脚直径 0.55 ± 0.05 mm
    - FMP200: 直径 9.0 ± 0.5 mm,高度 3.9 ± 0.3 mm,总长度 26 ± 2.0 mm,引脚直径 0.55 ± 0.05 mm
    - FMP3WS: 直径 11.5 ± 1.0 mm,高度 4.5 ± 0.5 mm,总长度 35 ± 2.0 mm,引脚直径 0.8 ± 0.05 mm
    - FMP300: 直径 15.5 ± 1.0 mm,高度 5.0 ± 0.5 mm,总长度 33 ± 2.0 mm,引脚直径 0.8 ± 0.05 mm
    - 额定功率:
    - FMP-50: 0.5 W
    - FMP100: 1 W
    - FMP200: 2 W
    - FMP3WS: 3 W
    - 最大工作电压:
    - FMP-50: 200 V
    - FMP100: 350 V
    - FMP200: 500 V
    - FMP3WS: 750 V
    - 最大过载电压:
    - FMP-50: 400 V
    - FMP100: 600 V
    - FMP200: 700 V
    - FMP3WS: 1,000 V
    - 绝缘电压:
    - 300 V(FMP-50 和 FMP100 型号)
    - 500 V(FMP200 和 FMP3WS 型号)
    - 电阻范围:
    - 1 Ω 至 4.7 MΩ(E24 和 E96 系列值)
    - 操作温度范围:
    - -55°C 至 +155°C
    - 温度系数:
    - ±100 ppm/°C(对于 FMP-50 和 FMP100 型号,当 R ≥ 10Ω 时)

    产品特点和优势


    - 高可靠性: 高品质的金属膜结构和陶瓷基板提供了卓越的耐热性和长期稳定性。
    - 多功能性: 可适用于各种恶劣环境条件下的高功率电路。
    - 宽广的工作温度范围: 能够在极端条件下保持稳定的性能。
    - 火焰防护功能: 满足 UL-94V-0 和 UL-1412 标准,确保安全使用。

    应用案例和使用建议


    应用场景:
    - 电源设备中的大电流和高功率输出。
    - 工业控制系统的过载保护电路。
    - 通信设备中的滤波和稳压电路。
    使用建议:
    - 在环境温度超过 70°C 的情况下,必须按照指定的降额曲线进行功率降额。
    - 进行严格的焊接测试以确保良好的电气连接。
    - 在高湿度环境中使用时,要特别注意防潮措施。

    兼容性和支持


    这些金属膜高功率电阻器与常见的电源模块和控制系统具有良好的兼容性。制造商提供了全面的技术支持和售后保障,以确保客户能够顺利地进行安装和使用。

    常见问题与解决方案


    - Q: 如何处理高温环境下的功率降额?
    - A: 必须根据给定的降额曲线调整功率负载,以避免过热损坏。

    - Q: 如何进行有效的焊接?
    - A: 使用适当的焊接温度和时间,并确保焊点覆盖率达到标准要求。

    - Q: 如何处理绝缘测试中的击穿问题?
    - A: 检查绝缘层是否有损伤或污染,并重新进行测试。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性,适用于严苛环境。
    - 广泛的工作温度范围和强大的过载能力。
    - 易于焊接和安装。
    - 推荐:
    - 强烈推荐用于需要高稳定性和可靠性的应用场合。如果您正在寻找高性能的金属膜高功率电阻器,FMP系列无疑是一个非常优秀的选择。

FMP200JT-52-11K参数

参数
电阻值 11KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP200JT-52-11K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-11K FMP200JT-52-11K数据手册

FMP200JT-52-11K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0246 ¥ 0.2061
库存: 0
起订量: 2669 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
