AT0402CRD072K67L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.67KΩ ±0.25% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: ZT-AT0402CRD072K67L
供应商: 海外现货
标准整包数: 1

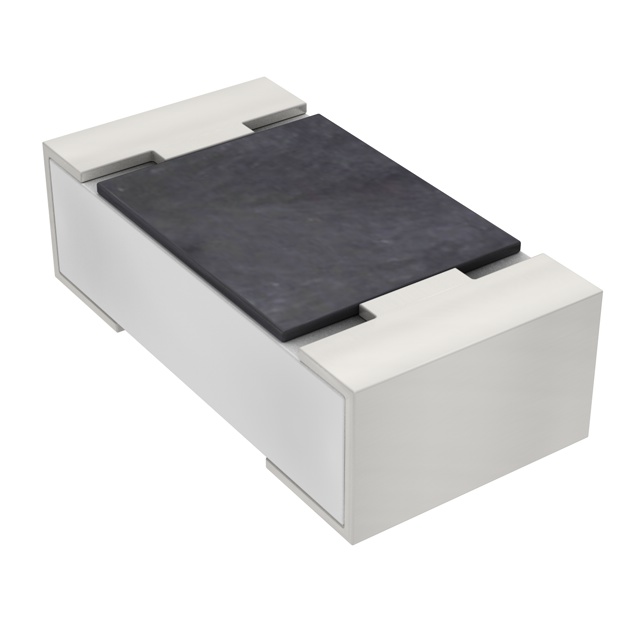

YAGEO/台湾国巨 贴片电阻 AT0402CRD072K67L

AT0402CRD072K67L概述

    高品质汽车级薄膜贴片电阻器:AT系列

    1. 产品简介


    AT系列薄膜贴片电阻器是专为汽车电子、工业设备、医疗设备、测试测量设备及通信行业设计的高性能高精度电阻器。这些电阻器采用无铅终端,通过薄膜工艺制造,具有高精度和高稳定性。其规格涵盖了0402到1206的各种尺寸,提供0.1%至1%的容差范围,温度系数(TC)从15 ppm/℃到50 ppm/℃不等。

    2. 技术参数


    AT系列电阻器的技术参数如下表所示:
    | 尺寸 | 容差 (%) | 封装类型 | 温度系数 (ppm/℃) | 盘带尺寸 | 电阻值 |
    |
    | 0402 | 0.1/0.25/0.5/1 | 纸带 | 15/25/50 | 7英寸 | 100Ω 至 1MΩ |
    | 0603 | 0.1/0.25/0.5/1 | 纸带 | 15/25/50 | 7英寸 | 100Ω 至 1MΩ |
    | 0805 | 0.1/0.25/0.5/1 | 纸带 | 15/25/50 | 7英寸 | 100Ω 至 1MΩ |
    | 1206 | 0.1/0.25/0.5/1 | 纸带 | 15/25/50 | 7英寸 | 100Ω 至 1MΩ |
    每种尺寸电阻器的电气特性如下:
    | 类型 | 尺寸 (mm) | 最大功率 (W) | 最大工作电压 (V) | 工作温度范围 (℃) | 基本电阻范围 (Ω) |
    |
    | AT0402 | 1.00x0.50x0.30 | 1/16 | 50 | -55 ~ +155 | 10Ω 至 1MΩ |
    | AT0603 | 1.60x0.80x0.45 | 1/10 | 75 | -55 ~ +155 | 10Ω 至 1MΩ |
    | AT0805 | 2.00x1.25x0.50 | 1/8 | 150 | -55 ~ +155 | 10Ω 至 1MΩ |
    | AT1206 | 3.10x1.60x0.55 | 1/4 | 200 | -55 ~ +155 | 10Ω 至 1MΩ |

    3. 产品特点和优势


    - AEC-Q200认证:确保产品符合汽车行业的严格标准。
    - 硫化抵抗性:在含有硫的环境中表现出色,适合恶劣环境下的应用。
    - MSL 1级湿敏等级:降低了湿气对产品的不良影响。
    - 无卤素环氧树脂:符合环保要求,减少对环境的污染。
    - 高可靠性:材料和生产工艺保证了产品的长期稳定性和可靠性。

    4. 应用案例和使用建议


    AT系列电阻器广泛应用于汽车电子系统、工业控制、医疗器械等领域。例如,在汽车传感器中,这些电阻器可以用于精密电路调节。在使用时,应特别注意以下几点:
    - 在高温环境下工作时,确保环境温度不超过规定的最大工作温度,以避免过载。
    - 在潮湿环境中使用时,采取适当的防护措施以防止腐蚀。

    5. 兼容性和支持


    AT系列电阻器可与多种标准电子设备和配件兼容。制造商提供详细的产品文档和专业支持,包括产品更换通知(PCN)和服务热线。客户可以在遇到问题时联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题:在高温环境下使用时出现过载现象。
    解决方案:确保安装时环境温度不超过电阻器的最大工作温度限制。

    - 问题:湿气引起的腐蚀问题。
    解决方案:在高湿度环境下使用时,建议添加防护涂层或使用密封包装。

    7. 总结和推荐


    AT系列薄膜贴片电阻器以其出色的耐温性、高精度和高可靠性成为市场上备受青睐的选择。适用于各种严苛的工作环境,特别是汽车电子和工业自动化领域。推荐给那些需要高稳定性和可靠性的应用场合。
    总之,AT系列薄膜贴片电阻器是一款性能优异的产品,值得信赖和推荐使用。

AT0402CRD072K67L参数

参数
电阻值 2.67KΩ
精度 ±0.25%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT0402CRD072K67L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AT0402CRD072K67L AT0402CRD072K67L数据手册

AT0402CRD072K67L封装设计

查看详情并下载
Symbol
Footprint
3D Model
