KNP2WSJR-73-10R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 10Ω ±5% 2W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: 603-KNP2WSJR-73-10R
供应商: Mouser
标准整包数: 1

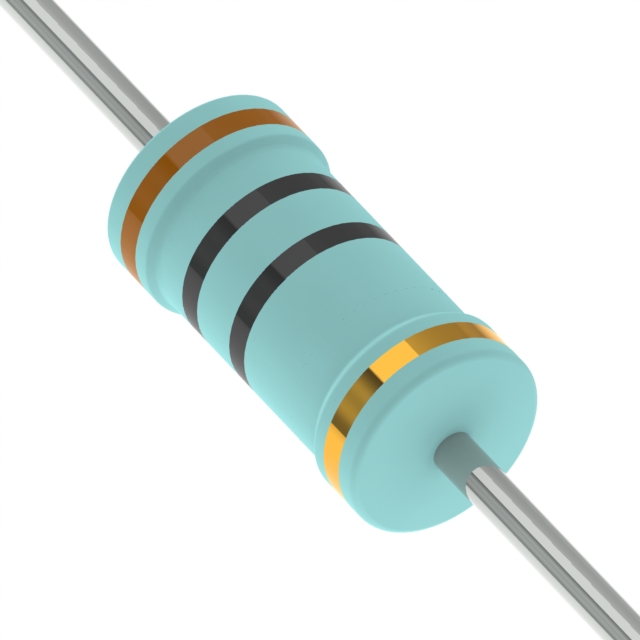

YAGEO/台湾国巨 通孔电阻 KNP2WSJR-73-10R

KNP2WSJR-73-10R概述


    产品简介


    这款通孔电阻(Thru-Hole Resistor)是一种常用的电子元器件,广泛应用于电路板设计、自动化控制系统等领域。它的主要功能是调节和限制电流,确保电路的稳定运行。由于其高可靠性和稳定性,它特别适合用于工业控制、医疗设备和汽车电子等领域。

    技术参数


    以下是该通孔电阻的技术规格和性能参数:
    - 尺寸:
    - KNP-25:直径 6.3±0.5 mm,高度 2.5±0.3 mm
    - KNP-50:直径 9.0±0.5 mm,高度 3.5±0.3 mm
    - KNP100:直径 11.5±1.0 mm,高度 4.6±0.5 mm
    - KNP200:直径 15.5±1.0 mm,高度 5.2±0.5 mm
    - KNP300:直径 17.5±1.0 mm,高度 6.2±0.5 mm
    - KNP400、KNP500:直径 24.5±1.0 mm,高度 8.2±0.5 mm
    - 额定功率:
    - 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 电阻范围:
    - ±1%:0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ
    - ±5%:0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ
    - 温度系数:±300ppm/°C
    - 绝缘电压测试:250V, 300V, 400V
    - 耐热性能:工作温度范围 -40°C 到 +200°C

    产品特点和优势


    这款通孔电阻具有多个显著的优势:
    1. 高功率密度:在不同的额定功率下都能稳定工作,尤其适用于高功率电路的设计。
    2. 宽范围电阻选择:提供多种电阻值和精度等级的选择,满足不同应用场景的需求。
    3. 高可靠性:通过严格的环境性能测试,包括温度循环、湿热、意外过载等,保证其在恶劣环境下仍能保持高性能。
    4. 绿色火焰保护涂层:符合UL-94V-0标准,有效防止火灾蔓延。

    应用案例和使用建议


    这款通孔电阻广泛应用于工业控制、医疗设备和汽车电子等领域。例如,在一个工业自动化控制系统中,该电阻可用于电流调节,确保系统的稳定运行。在汽车电子中,它可作为电源管理的一部分,调节和稳定电流。
    使用建议:
    - 在高温环境下使用时,需根据温度曲线进行降额操作,以确保安全可靠。
    - 使用过程中要确保良好的散热条件,避免因过热导致损坏。
    - 定期检查连接点的焊接情况,确保电气接触良好。

    兼容性和支持


    该通孔电阻与其他电子元件的兼容性良好,可轻松集成到各种电路设计中。厂商提供了详细的技术支持文档和售后保障,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    1. 问:如何处理高温环境下的降额问题?
    - 答:按照技术手册中的降额曲线进行操作,确保在高温条件下使用时的安全性。

    2. 问:如何进行绝缘电压测试?
    - 答:根据手册中的步骤,将测试电压加在绝缘部分,确保无击穿现象发生。

    3. 问:如何检测产品的焊接质量?
    - 答:通过目测和使用万用表测量电阻值变化来确认焊接是否良好。

    总结和推荐


    总体来看,这款通孔电阻凭借其卓越的性能和广泛的适用范围,成为市场上的一款热门产品。无论是从功率密度、电阻范围还是可靠性来看,都表现出色。因此,我强烈推荐在需要高稳定性和高可靠性的应用场合使用该产品。

KNP2WSJR-73-10R参数

参数
电阻值 10Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP2WSJR-73-10R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP2WSJR-73-10R KNP2WSJR-73-10R数据手册

KNP2WSJR-73-10R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.2277 ¥ 1.9241
100+ $ 0.1104 ¥ 0.9329
1000+ $ 0.0902 ¥ 0.7622
2000+ $ 0.0691 ¥ 0.5841
10000+ $ 0.068 ¥ 0.5749
24000+ $ 0.063 ¥ 0.5324
50000+ $ 0.062 ¥ 0.5235
100000+ $ 0.0599 ¥ 0.5057
库存: 146
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
