FCR-25JT-52-1M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1MΩ ±5% 250mW -1500ppm/℃~0ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FCR-25JT-52-1M
供应商: 海外现货
标准整包数: 1

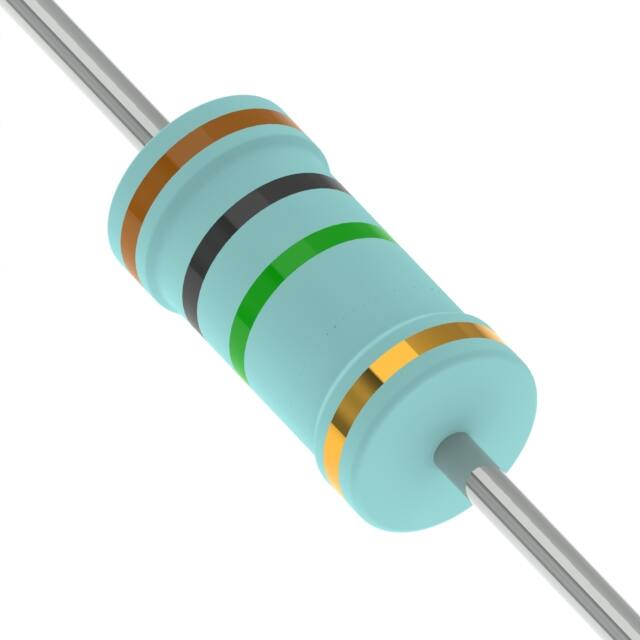

YAGEO/台湾国巨 通孔电阻 FCR-25JT-52-1M

FCR-25JT-52-1M概述

    通过孔电阻 FEA 系列技术手册

    产品简介


    通过孔电阻(Through-hole resistor)是电子电路中常用的元件之一,主要用于限制电流和分配电压。FEA系列碳膜防爆电阻器由高纯度碳薄膜涂覆在陶瓷杆上制成。它们经过螺旋槽切割处理,并焊接上电解铜连接引线,最后用灰色漆层进行涂层保护。FEA系列电阻器具有多种功率等级(1/4W、1/2W、1W、2W、3W),适用于各种不同的应用场合。

    技术参数


    - 功率等级:1/4W、1/2W、1W、2W、3W
    - 阻值精度:±2%、±5%
    - 温度系数(TCR):见表1
    - 耐火性:符合UL-94V-0标准
    - 过载测试:符合UL-1412标准
    - 最大工作电压:250V(1/4W)、300V(1/2W)、350V(1W)、400V(2W)、500V(3W)
    - 最大过载电压:500V(1/4W)、600V(1/2W)、700V(1W)、800V(2W)、1000V(3W)
    - 绝缘耐压:400V(1/4W、1/2W)、500V(1W、2W、3W)
    - 阻值范围:1Ω - 10MΩ
    - 工作温度范围:-55°C 至 +155°C
    - 尺寸规格:具体见表2
    表1 温度系数
    | 阻值范围 | 温度系数 |

    | <100KΩ | -350~350ppm/°C |
    | 100KΩ - 1MΩ | -500~0ppm/°C |
    | >1MΩ | -1500~0ppm/°C |
    表2 尺寸规格
    | 型号 | 外径D (mm) | 长度L (mm) | 引脚直径d (mm) | 引脚长度H (mm) |

    | FCR-25 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 0.55±0.05 |
    | FCR50S | 9.0±0.5 | 3.3±0.3 | 26±2.0 | 0.55±0.05 |
    | FCR-50 | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.8±0.05 |
    | FCR1WS | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 0.8±0.05 |

    产品特点和优势


    FEA系列碳膜防爆电阻器具备以下显著特点和优势:
    - 高可靠性:符合UL-94V-0标准,具备优秀的耐火性能。
    - 高精度:阻值精度达到±2%,适用于高精度电路设计。
    - 宽工作温度范围:能够在极端环境下正常工作,适用温度范围为-55°C至+155°C。
    - 过载能力强:通过UL-1412标准的过载测试,确保在异常情况下仍能稳定工作。
    - 多种功率选择:提供从1/4W到3W的不同功率等级,满足不同应用场景的需求。

    应用案例和使用建议


    FEA系列电阻器广泛应用于电源管理、工业控制、通信设备等领域。例如,在电源管理系统中,它们可以作为限流电阻,防止过大的电流损坏其他元件;在工业控制系统中,它们可以用于信号调理和滤波。对于高温环境下的应用,建议使用更高功率等级的电阻器,并根据环境温度适当降额使用。

    兼容性和支持


    FEA系列电阻器与其他标准的通过孔电阻器具有良好的兼容性,可以方便地替换现有设计中的电阻器。制造商提供了详细的技术支持和售后服务,包括样品申请、技术支持和维修服务。

    常见问题与解决方案


    - 问题1:在高温环境下使用时,电阻器发热严重。
    - 解决方案:建议使用更高功率等级的电阻器,并根据环境温度适当降额使用。
    - 问题2:电阻器阻值变化较大。
    - 解决方案:检查环境温度是否超出工作范围,确保使用过程中温度在规定范围内。
    - 问题3:电阻器表面出现裂纹。
    - 解决方案:检查是否遭受机械损伤,必要时更换新的电阻器。

    总结和推荐


    FEA系列碳膜防爆电阻器凭借其高可靠性、高精度和宽工作温度范围等优点,在多个领域表现出色。特别是其出色的耐火性能和过载能力,使其成为在恶劣环境中工作的理想选择。总体而言,推荐在需要高可靠性和高精度的应用中使用FEA系列电阻器。

FCR-25JT-52-1M参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 250mW
温度系数 -1500ppm/℃~0ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FCR-25JT-52-1M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FCR-25JT-52-1M FCR-25JT-52-1M数据手册

FCR-25JT-52-1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
