AC0603JR-07430RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 430Ω ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 11M-D-AC0603JR-07430RL
供应商: 云汉优选
标准整包数: 100

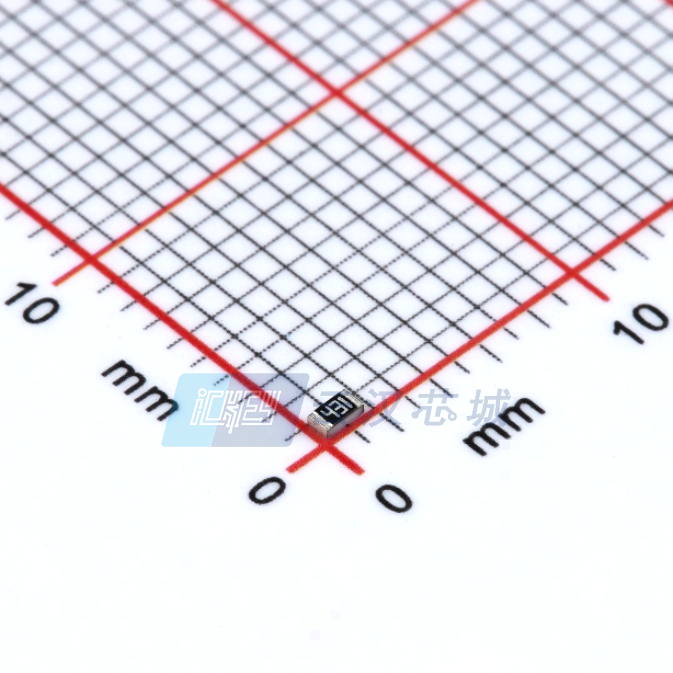

YAGEO/台湾国巨 贴片电阻 AC0603JR-07430RL

AC0603JR-07430RL概述


    产品简介


    厚膜片式电阻器 - 汽车级
    产品类型:厚膜芯片电阻器,主要用于汽车电子及工业应用。
    主要功能:提供精密阻值控制,适应各种电气特性的需求,用于温度传感器、电源管理、信号处理等多个领域。
    应用领域:
    - 一般用途:各种通用电路中。
    - 汽车电子:如发动机管理系统、安全气囊控制系统等。
    - 工业应用:如自动化控制、电源转换器等。

    技术参数


    - 电阻范围:1Ω 至 22MΩ。
    - 额定功率:
    - AC0201: 0.05W(在70℃时)
    - AC0402: 0.0625W 至 0.125W(在70℃时)
    - AC0603: 0.1W 至 0.2W(在70℃时)
    - AC0805: 0.125W 至 0.25W(在70℃时)
    - AC1206: 0.25W 至 0.5W(在70℃时)
    - AC1210: 0.5W 至 1W(在70℃时)
    - AC1218: 1W 至 1.5W(在70℃时)
    - AC2010: 0.75W 至 1.25W(在70℃时)
    - AC2512: 1W 至 2W(在70℃时)
    - 工作电压:最大工作电压范围从25V到500V不等,具体取决于型号。
    - 过载电压:过载电压范围为50V至500V。
    - 耐压测试:所有型号均符合J-STD-020D标准。
    - 温度系数:+25℃时±100ppm/℃(对于某些型号);+25℃至-55℃之间±200ppm/℃(对于其他型号)。
    - 封装类型:纸带卷(R)或凹版卷(K),不同尺寸有不同的包装数量。

    产品特点和优势


    - 认证:通过AEC-Q200认证,符合汽车电子产品标准。
    - 防潮性:最低级别为MSL 1。
    - 环保材料:无铅卤素自由环氧树脂。
    - 可靠性:采用自动光学检测(AOI)技术,确保高可靠性和组件质量。
    - 标记方式:多种标记方式以适应不同的电阻精度要求。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车引擎控制、安全系统以及工业控制设备中。
    - 使用建议:在高温环境下,需特别注意选择适合的工作电压和电流等级以避免过热损坏。同时,在进行组装时应遵守特定的焊接规范。

    兼容性和支持


    - 兼容性:与同系列其他型号具有良好的兼容性。
    - 支持:厂商提供了详细的技术文档和支持服务,包括详细的测试报告和维修指南。

    常见问题与解决方案


    1. 问题:电阻器在高温下发生漂移。
    - 解决方案:确保在安装时使用适当的散热措施,并选择合适的工作电压和电流等级。
    2. 问题:焊接过程中出现焊点不良。
    - 解决方案:严格按照J-STD-020D标准进行焊接,并使用正确的焊接工艺和工具。
    3. 问题:电阻值超出预期范围。
    - 解决方案:检查电阻值是否按照技术手册中的规则正确标注,必要时联系销售获取更多信息。

    总结和推荐


    综合评估:
    - 主要优点:通过AEC-Q200认证,满足汽车电子标准;具有优良的防潮性,无卤素且符合RoHS要求;采用先进的制造工艺保证高可靠性。
    - 缺点:部分型号的最大电流和功率较低,需要根据具体应用场合选择合适的型号。
    推荐:这款厚膜片式电阻器适合广泛的应用场合,特别是汽车电子和工业控制领域。考虑到其优异的品质和性能,我们强烈推荐在相关项目中使用此产品。

AC0603JR-07430RL参数

参数
电阻值 430Ω
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0603JR-07430RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0603JR-07430RL AC0603JR-07430RL数据手册

AC0603JR-07430RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
