FMP100JT-52-100K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100KΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-FMP100JT-52-100K
供应商: Mouser
标准整包数: 1

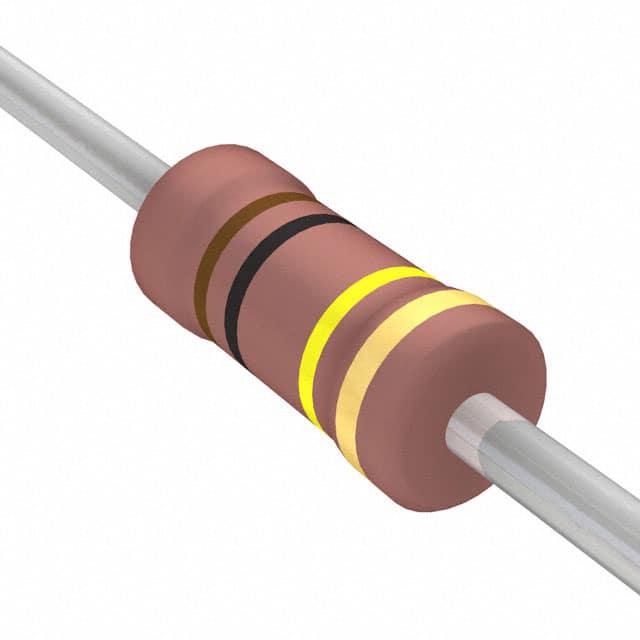

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-100K

FMP100JT-52-100K概述

    高品质金属薄膜高功率电阻器——FMP系列

    1. 产品简介


    FMP系列金属薄膜高功率电阻器是为满足各种工业应用需求而设计的产品。它们采用真空溅射系统,在高品质陶瓷基板上沉积多层金属合金和保护材料。通过切割螺旋沟槽并焊接锡连接引线到端帽上,最终用一层粉红色的漆涂层进行封装。这些电阻器具有体积小、耐高温和过载能力强的特点,适用于多种高要求的应用场合。

    2. 技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 | FMP4WV |
    ||
    | 直径(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 | 17.0±1.0 |
    | 长度(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 | 7.5±0.5 |
    | 螺纹直径(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 | 32±2.0 |
    | 引脚直径(mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级 | 1/2W | 1W | 2W | 3W | 4W |
    | 最大工作电压(V) | 200 | 350 | 500 | 750 | 1,000 |
    | 最大过载电压(V) | 400 | 600 | 700 | 1,000 |
    | 绝缘电压(V) | 300 | 500 |
    | 电阻范围 | 1Ω - 10MΩ | 1Ω - 10MΩ | 1Ω - 10MΩ | 1Ω - 10MΩ | 1Ω - 10MΩ | 1Ω - 10MΩ |
    | 工作温度范围(℃) | -55°C ~ +155°C | -55°C ~ +155°C | -55°C ~ +155°C | -55°C ~ +155°C | -55°C ~ +155°C | -55°C ~ +155°C |

    3. 产品特点和优势


    - 高可靠性:采用先进的真空溅射技术和严格的制造工艺,确保长期稳定性和高性能。
    - 宽温度适应性:能在极端环境下(-55°C到+155°C)可靠工作。
    - 阻值精度:标准±1%,特殊要求可达到±0.1%的高精度。
    - 高耐压性:最高可达1,000V,适用于高压环境。
    - 安全防护:满足UL-94V-0标准的防火焰涂层设计,确保高安全等级。

    4. 应用案例和使用建议


    - 工业控制设备:在自动化生产线中作为电流调节和保护的关键元件,如温度控制器、电源供应单元等。
    - 通信基础设施:用于通信基站中的信号调节和保护电路。
    - 电力转换系统:在变频器、逆变器等设备中提供精确的电流限制和保护。
    使用建议:
    - 在选择时应根据具体的工作条件和应用场景挑选合适的型号。
    - 在高功率应用场合下,需注意额定负载的降额曲线,避免长时间过载运行。
    - 定期进行电气性能测试,确保其工作状态良好。

    5. 兼容性和支持


    FMP系列金属薄膜高功率电阻器与常见的电路板安装方式兼容,如PCB焊盘、通孔插装等。制造商提供了详尽的技术文档和专业咨询支持,有助于用户更好地理解和使用这些产品。如有任何疑问或技术支持需求,可直接联系官方客服团队。

    6. 常见问题与解决方案


    1. 问:在高温环境中工作时,如何避免功率降额?
    - 答:遵循功率降额曲线图,按实际工作环境调整电阻器的功率负载。对于连续工作温度高于70°C的情况,必须按照手册中提供的曲线降低额定功率使用。
    2. 问:电阻器出现过载现象怎么办?
    - 答:检查电路是否异常,及时排除故障;如果发现电阻器损坏,则需要更换新的产品。
    3. 问:如何正确处理静电防护?
    - 答:在处理和安装过程中要采取适当的防静电措施,如佩戴防静电手环等。

    7. 总结和推荐


    FMP系列金属薄膜高功率电阻器凭借其卓越的性能、广泛的适用性和可靠的安全性,成为众多工业应用的理想选择。无论是严苛的环境还是复杂的电路系统,这些电阻器均能展现出色的表现。强烈推荐将其纳入您的设计方案中,以确保系统的长期稳定运行和最佳性能。

FMP100JT-52-100K参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-100K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-100K FMP100JT-52-100K数据手册

FMP100JT-52-100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1495 ¥ 1.2633
10+ $ 0.0334 ¥ 0.2818
5000+ $ 0.0302 ¥ 0.2555
10000+ $ 0.0259 ¥ 0.219
25000+ $ 0.0238 ¥ 0.2008
库存: 7415
起订量: 1 增量: 1
