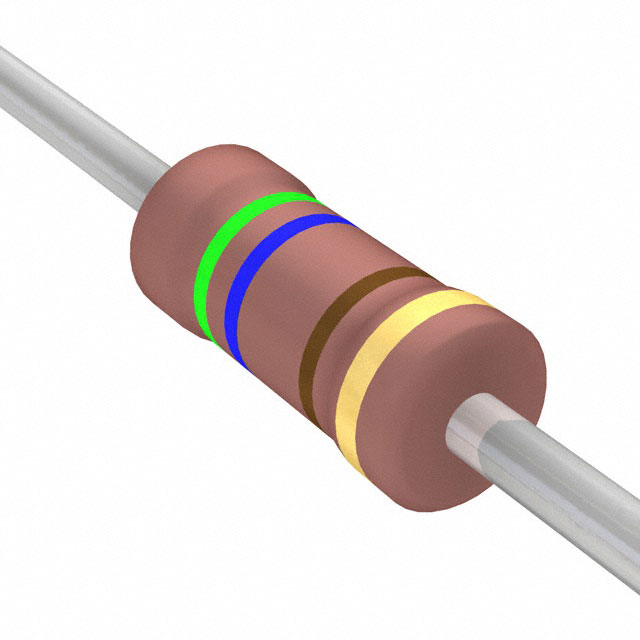

FMP200JT-52-560R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 560Ω ±5% 2W ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: 603-FMP200JT-52-560R
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP200JT-52-560R

FMP200JT-52-560R概述

    # Ultra Miniature Through-Hole Resistor - FMP Series

    产品简介


    超微型穿孔电阻器(FMP系列)是采用真空溅射系统制造的金属膜高功率电阻器。通过多层混合金属合金及衍生物材料的沉积,在精心处理的高纯度陶瓷基板上形成螺旋槽,然后焊接电解铜连接引线至端帽。最终涂覆一层粉红色漆。该系列产品广泛应用于需要高可靠性、紧凑尺寸和大功率处理能力的电子设备中。

    技术参数


    - 尺寸(单位:mm)
    - FMP-50: 直径3.4±0.3,高1.9±0.2,焊盘间距28±2.0,焊盘直径0.45±0.05
    - FMP100: 直径6.3±0.5,高2.4±0.2,焊盘间距28±2.0,焊盘直径0.55±0.05
    - FMP200: 直径9.0±0.5,高3.9±0.3,焊盘间距26±2.0,焊盘直径0.55±0.05
    - FMP3WS: 直径11.5±1.0,高4.5±0.5,焊盘间距35±2.0,焊盘直径0.8±0.05
    - FMP300: 直径15.5±1.0,高5.0±0.5,焊盘间距33±2.0,焊盘直径0.8±0.05
    - FMP4WV: 直径17.0±1.0,高7.5±0.5,焊盘间距32±2.0,焊盘直径0.8±0.05

    - 额定负载
    - 0.5W, 1W, 2W, 3W, 4W
    - 最大工作电压
    - 200V(FMP-50)
    - 350V(FMP100)
    - 500V(FMP200)
    - 750V(FMP3WS/FMP300)
    - 1000V(FMP4WV)
    - 最大过载电压
    - 400V(FMP-50)
    - 600V(FMP100)
    - 700V(FMP200)
    - 1000V(FMP3WS/FMP300)
    - 绝缘电压测试
    - 300V(FMP-50/FMP100)
    - 500V(FMP200/FMP3WS/FMP300)
    - 500V(FMP4WV)
    - 电阻范围
    - 1Ω - 10MΩ(适用于E24和E96系列值)
    - 工作温度范围
    - -55°C 至 +155°C
    - 温度系数
    - ±100ppm/°C

    产品特点和优势


    FMP系列金属膜高功率电阻器具有以下显著特点和优势:
    - 高精度与稳定性:通过真空溅射工艺,确保了高精度和稳定性。
    - 优异的耐热性:可在高达155°C的环境下正常工作,且在70°C以上环境中需进行降额使用。
    - 高功率处理能力:支持0.5W到4W的功率范围。
    - 抗恶劣环境能力强:符合UL-94V-0阻燃标准,满足IEC 60115-1规定的多项性能测试要求。

    应用案例和使用建议


    应用案例
    - 电源转换器
    - 汽车电子控制系统
    - 工业自动化设备
    使用建议
    - 降额使用:对于在高温环境下工作的电路,需要根据温度曲线适当降低功率负荷。
    - 正确散热:确保良好的散热措施,以延长电阻器使用寿命。

    兼容性和支持


    - 兼容性:适用于各类标准接插件和PCB设计,便于安装与集成。
    - 厂商支持:提供详细的使用手册和技术支持服务,用户可以通过官方渠道获取详细资料和故障排查指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 在高温环境下,电阻器发热严重 | 按照温度降额曲线使用,并保证良好的散热措施 |
    | 电阻值漂移 | 检查是否在极端温度范围内工作,如有必要,更换合适的型号 |

    总结和推荐


    总体来看,FMP系列金属膜高功率电阻器在各方面表现优异,特别是在高温环境下的稳定性和高功率处理能力方面。其坚固耐用的设计使其适用于各种工业和汽车领域的苛刻环境。因此,我们强烈推荐此产品给那些寻求高性能、可靠性的工程师和技术人员。

FMP200JT-52-560R参数

参数
电阻值 560Ω
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

FMP200JT-52-560R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-560R FMP200JT-52-560R数据手册
