首页  >  产品百科  >  HHV-25JR-52-1M

HHV-25JR-52-1M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1MΩ ±5% 250mW 通孔安装 6.3mm(长度)
供应商型号: 13-HHV-25JR-52-1MTR-ND
供应商: Digi-Key
标准整包数: 5000

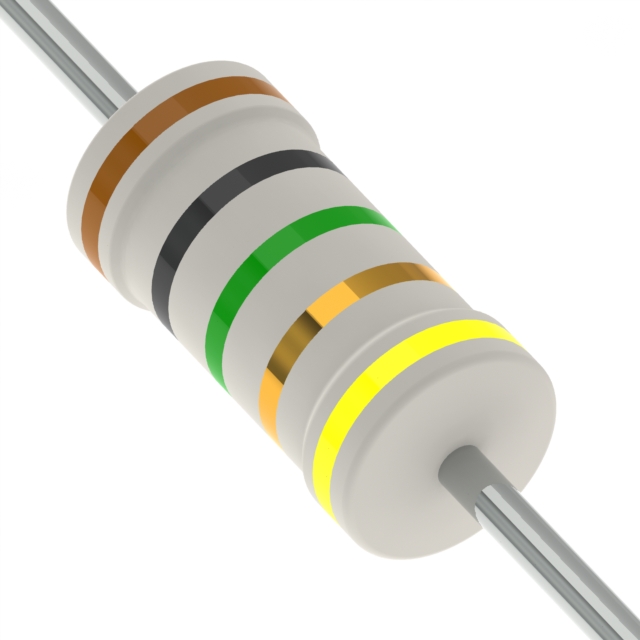

YAGEO/台湾国巨 通孔电阻 HHV-25JR-52-1M

HHV-25JR-52-1M概述

    电子元器件产品技术手册:通过孔电阻

    1. 产品简介


    通过孔电阻(THRU-HOLE RESISTOR)是一种常用的电子元器件,主要用于电路中的分压、限流、偏置等功能。它广泛应用于消费电子、工业控制、通信设备等多个领域。本文档详细介绍了一种金属釉膜电阻器——HHV系列高电压和高阻值电阻器。

    2. 技术参数


    - 功率额定值:1/4W, 1/2W, 1W, 2W, 3W
    - 阻值公差:±1%, ±5%
    - 温度系数(TCR):±200ppm/°C
    - 阻燃涂层:符合UL-94V-0标准
    - 过载测试:符合UL-1412标准
    - 降额要求:对于在70°C以上环境温度下工作的电阻器,需根据曲线进行功率降额。

    3. 产品特点和优势


    - 高电压和高阻值:HHV系列电阻器能够承受高达7000V的直流工作电压。
    - 高温适应性:能够在-55°C至+155°C的极端温度范围内正常工作。
    - 良好的绝缘性能:通过IEC 60115-1标准测试,确保在不同环境下的可靠性。
    - 可靠连接:采用锡焊铜接头,增强了连接的稳定性。
    - 耐用性:符合各种环境测试标准,如耐湿热性、振动冲击等。

    4. 应用案例和使用建议


    HHV系列电阻器常用于高压电源、电机驱动、电力转换等应用场合。为了确保最佳性能和寿命,建议在设计电路时:
    - 选择合适的功率额定值,特别是在高温环境下要降额使用。
    - 确保所有连接点稳固且绝缘良好,避免因接触不良导致的故障。

    5. 兼容性和支持


    HHV系列电阻器与多数标准电路板和焊接工艺兼容。制造商提供了详尽的技术支持和售后保障,包括产品选型指南、安装指导和故障排查服务。

    6. 常见问题与解决方案


    - 问题1:电阻器在高温环境下表现不佳。
    - 解决办法:参考降额曲线,选择适合环境温度的功率额定值。
    - 问题2:电阻器表面标记褪色。
    - 解决办法:使用酒精棉签轻轻擦拭表面,保持干燥。
    - 问题3:连接点松动。
    - 解决办法:重新焊接连接点,并确保焊接质量。

    7. 总结和推荐


    HHV系列金属釉膜电阻器凭借其出色的电气特性和高可靠性,在高压和高阻值应用场景中表现出色。经过严格的环境测试,确保了其在恶劣条件下的稳定运行。推荐在需要高性能和高可靠性的应用场景中选用此产品。

HHV-25JR-52-1M参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-25JR-52-1M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JR-52-1M HHV-25JR-52-1M数据手册

HHV-25JR-52-1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0446 ¥ 0.3733
10000+ $ 0.0411 ¥ 0.3436
15000+ $ 0.0392 ¥ 0.3284
25000+ $ 0.0372 ¥ 0.3112
35000+ $ 0.036 ¥ 0.301
50000+ $ 0.0348 ¥ 0.2909
125000+ $ 0.0321 ¥ 0.2687
250000+ $ 0.0307 ¥ 0.2572
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1866.5
直接购买
加入购物车
