875105142005

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 100μF 6.3V ±20% 30mΩ 2000h@ 105°C 1.97A@ 100kHz,98.5mA@ 120Hz 贴片安装 5.3mm*5.3mm*5.5mm
供应商型号: 10B-2466632-4
供应商: 国内现货
标准整包数: 1

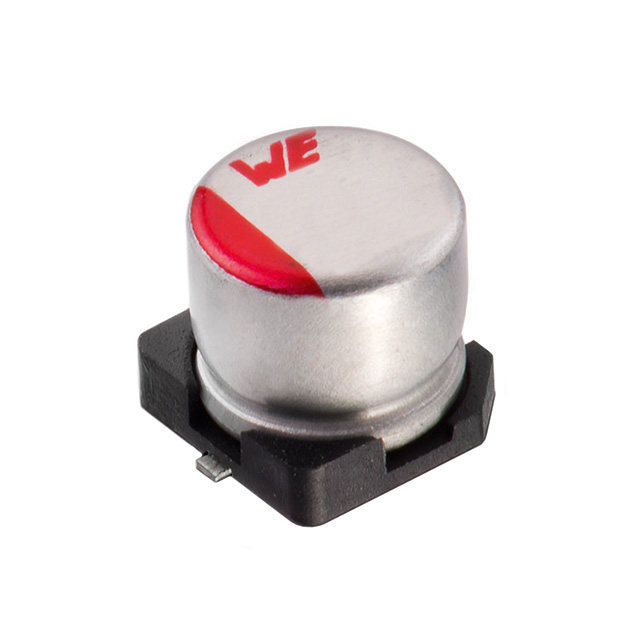

WURTH 铝电解电容 875105142005

875105142005概述

    WCAP-PSLP Aluminum Polymer Capacitors PSEC055101M6R3DVCTBB000

    产品简介


    WCAP-PSLP 系列铝聚合物电容器是专为一般电子设备设计和开发的产品。该电容器的主要特点是高容量(100μF)和低等效串联电阻(ESR),使其适用于多种电子电路中。这些电容器广泛应用于消费电子、计算机、通信设备、汽车电子以及工业控制等领域,满足不同应用场景下的需求。

    技术参数


    - 尺寸:5.0 x 5.5 mm
    - 额定电压:6.3 V(DC)
    - 浪涌电压:7.2 V(DC),1000次循环
    - 漏电流:2分钟,+20°C下最大值为300 μA
    - 容差:±20%
    - 介电损耗因数:8%(0.25 V,120 Hz,+20°C)
    - 纹波电流:1970 mA(100 kHz,105°C)
    - ESR:30 mΩ(0.25 V,100 kHz,+20°C)
    - 工作温度范围:-55°C 至 +105°C
    - 使用寿命:2000小时 @ 105°C
    - 存储条件:(在原包装内) 温度 5°C 至 +35°C,湿度 10% 至 75% RH

    产品特点和优势


    - 高容量:达到100μF,适合各种高功率应用。
    - 低等效串联电阻:30 mΩ,减少内部热量产生,提高效率。
    - 宽工作温度范围:-55°C至+105°C,适用于极端环境。
    - 长寿命:在105°C条件下使用寿命可达2000小时,可靠性强。
    - 环保材料:符合RoHS标准,无卤素,环保安全。

    应用案例和使用建议


    - 应用案例:在计算机电源模块中作为输出滤波电容器,确保稳定的电压输出;在LED驱动器中用于平滑输出电压。
    - 使用建议:
    - 温度管理:尽量避免长时间高温运行,以延长电容器寿命。
    - 电压选择:使用时不得超过额定电压,避免过压导致损坏。
    - 安装位置:注意电容器的极性,避免反接。建议将电容器安装在散热良好的位置,以便于热管理。

    兼容性和支持


    - 兼容性:与其他标准电子元件兼容,可以在多种电路板设计中使用。
    - 厂商支持:提供全面的技术支持,包括详细的技术文档、样品和测试工具。如有任何问题,可联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:电容器失效
    - 解决方案:检查是否超过额定电压,确认正确的连接极性。必要时重新进行电容器测试。
    2. 问题:温度过高
    - 解决方案:确保良好的散热措施,如增加散热片或风扇。保持周围环境的通风良好。
    3. 问题:电容器漏电
    - 解决方案:检查是否有水或灰尘沉积在电容器表面。清理干净后重新通电测试。

    总结和推荐


    WCAP-PSLP 铝聚合物电容器 PSEC055101M6R3DVCTBB000 是一款高性能、高可靠性的电容器,适用于广泛的电子设备。其出色的性能和长久的使用寿命使其成为许多应用的理想选择。鉴于其优良的品质和广泛的应用领域,强烈推荐在各类电子电路设计中使用这款电容器。不过,考虑到该产品不适用于安全关键应用,务必确保正确理解其使用限制。

875105142005参数

参数
电容值 100μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 30mΩ
工作寿命 2000h@ 105°C
纹波电流 1.97A@ 100kHz,98.5mA@ 120Hz
长*宽*高 5.3mm*5.3mm*5.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875105142005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875105142005数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875105142005 875105142005数据手册

875105142005封装设计

查看详情并下载
Symbol
Footprint
3D Model
