875036219018

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 2V ±20% 4.5mΩ 2000h@ 105°C 8.5A@ 100kHz 2917 贴片安装 7.3mm*4.3mm*2mm
供应商型号: J-WURT-0036534
供应商: Chip1stop
标准整包数: 1

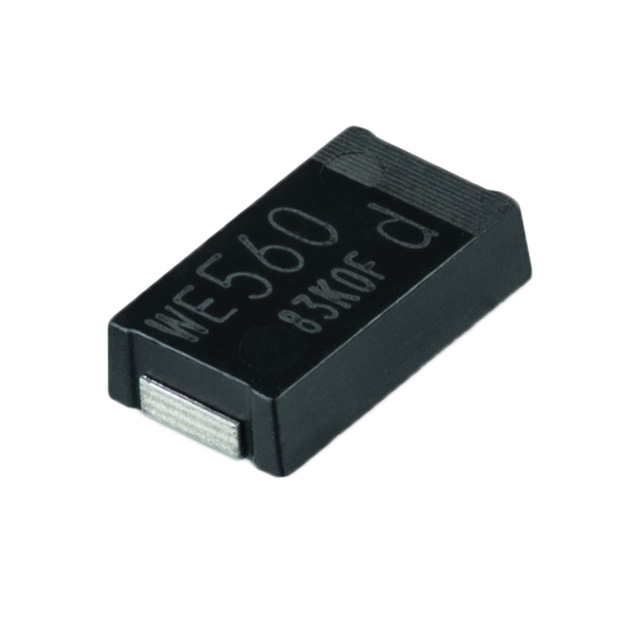

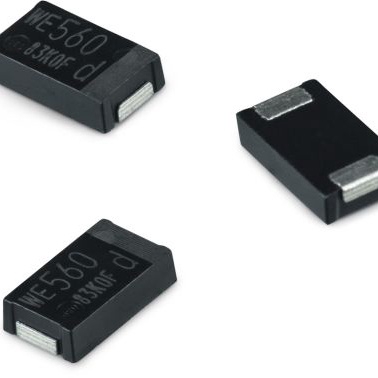

WURTH 铝电解电容 875036219018

875036219018概述


    产品简介


    WCAP-PHLE 铝聚合物电容器是一种专为一般电子设备设计的电子元器件。这类电容器的主要功能是在电路中提供稳定可靠的电容值,适用于广泛的电子应用领域,包括但不限于消费电子产品、工业控制设备和通信设备等。

    技术参数


    - 尺寸: 7.3 mm × 4.3 mm × 1.9 mm(公差±0.2 mm)
    - 额定电压 (UR2): 最大2 V (DC)
    - 浪涌电压 (US): 最大2.5 V (DC)
    - 漏电流 (ILeak): 在20°C下最大94 μA
    - 损耗因子 (DF): 在120 Hz下最大6%
    - 纹波电流 (IRIPPLE): 在100 kHz和45°C下最大8500 mA
    - 等效串联电阻 (RESR): 在100 kHz和20°C下最大4.5 mΩ
    - 存储条件: 温度5°C至30°C,湿度10%至70%RH
    - 工作温度范围: -55°C至+105°C
    - 失效时间: 2000小时

    产品特点和优势


    1. 高可靠性: 该电容器具有较高的耐压能力和较长的使用寿命,能够在各种极端环境下保持稳定的性能。
    2. 低ESR: 由于其低等效串联电阻(ESR),它能够有效地减少纹波电流引起的热耗散。
    3. 宽温度范围: 工作温度范围广,可以适应从-55°C到+105°C的环境。
    4. 抗振动能力强: 设计考虑到了机械应力和振动的影响,确保在恶劣环境中依然稳定可靠。

    应用案例和使用建议


    应用案例:
    该电容器广泛应用于消费电子设备、工业控制系统及通信设备中。例如,在便携式电源适配器、电池充电器和计算机电源模块中,它们提供了稳定且高效的电容支持。
    使用建议:
    1. 确保工作温度不超过电容器的最高限定值,避免过高的温度导致寿命缩短。
    2. 使用时应注意纹波电流的限制,以防止内部温度过高而损坏电容器。
    3. 采用适当的焊接工艺进行安装,避免对电容器施加过大的机械应力。

    兼容性和支持


    该产品与市场上主流的表面贴装技术和设备兼容,可轻松集成到现有的制造流程中。制造商提供了详尽的技术文档和支持服务,包括焊接工艺规范和维护指南,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容值不稳定 | 确认焊接工艺符合制造商规定,避免过热或机械损伤 |
    | 漏电流过大 | 检查工作温度是否超出规范,确认是否存在水或重尘污染 |

    总结和推荐


    综上所述,WCAP-PHLE 铝聚合物电容器是一款非常适合在一般电子设备中使用的高性能电容器。其高可靠性、宽工作温度范围和良好的热稳定性使其在多种应用场景中表现出色。强烈推荐此款产品用于需要稳定电容值的电子电路中。

875036219018参数

参数
电容值 470μF
额定电压 2V
容差 ±20%
ESR-等效串联电阻 4.5mΩ
工作寿命 2000h@ 105°C
纹波电流 8.5A@ 100kHz
长*宽*高 7.3mm*4.3mm*2mm
通用封装 2917
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875036219018厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875036219018数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875036219018 875036219018数据手册

875036219018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0055 ¥ 16.9465
10+ $ 1.533 ¥ 12.9539
50+ $ 1.27 ¥ 11.2681
100+ $ 1.21 ¥ 10.7357
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.94
直接购买
加入购物车
