865230457007

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 220μF 25V ±20% 5000h@ 105°C 240mA@ 120Hz,288mA@ 10kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 4257115
供应商: 海外现货
标准整包数: 1

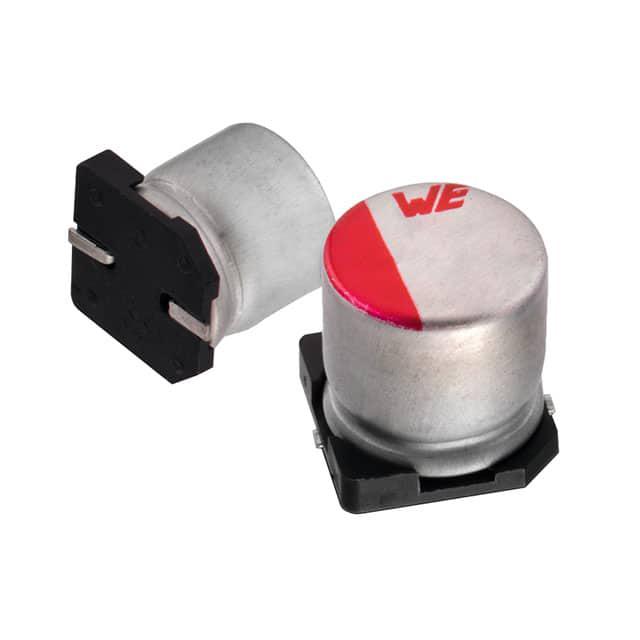

WURTH 铝电解电容 865230457007

865230457007概述

    铝电解电容器(WCAP-AS5H)

    产品简介


    铝电解电容器(WCAP-AS5H)是一种适用于一般电子设备的表面贴装型电容器。其典型应用包括电源滤波、信号耦合、电池充电电路以及需要大容量和高耐压的应用场合。该电容器具有较大的电容值和较高的额定电压,适用于广泛的电子产品设计中。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 10.0 × 10.5 mm |
    | 容量 | 220 µF ±20% |
    | 额定电压 | 25 V (DC) |
    | 泄漏电流 | 55 µA max. |
    | 损耗因子 | 16% max. |
    | 纹波电流 | 240 mA max. |
    | 工作温度范围 | -40°C 至 +105°C |
    | 储存条件 | 5°C 至 +35°C;相对湿度 10% 至 75% |

    产品特点和优势


    - 大容量与高耐压:电容值高达220 µF,额定电压为25 V,适用于各种高要求的应用场景。
    - 长寿命:在额定条件下可实现5000小时的寿命,适合长期稳定使用。
    - 低损耗:损耗因子仅为16%,减少了能量损失,提高了效率。
    - 高可靠性:经过严格的测试和验证,确保在各种环境下的稳定运行。

    应用案例和使用建议


    1. 电源滤波:铝电解电容器在电源滤波应用中表现优异,能够有效滤除交流纹波和噪声。
    2. 信号耦合:在信号传输系统中,该电容器可以有效地进行信号耦合,保证信号的完整性和质量。
    3. 电池充电电路:铝电解电容器可以用于电池充电电路中,提供稳定的电流和电压。
    使用建议:
    - 确保焊接温度不超过260°C,避免高温对电容器造成损害。
    - 避免暴露于高湿度环境中,以防止电解液泄漏。
    - 定期检查电容器的电气特性,确保其正常工作。

    兼容性和支持


    该铝电解电容器符合RoHS、REACH认证标准,无卤素且环境友好。厂商提供详细的说明书和技术支持,确保用户能够在不同环境下顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效 | 检查电路连接是否正确,确认电容器未受到物理损伤。 |
    | 泄漏电流过大 | 确认电路中的工作电压没有超过额定值。 |
    | 电容器爆裂 | 检查是否有过压或纹波电流超过规定值的情况。 |

    总结和推荐


    铝电解电容器(WCAP-AS5H)是一款性能优良的产品,特别适合应用于电源滤波、信号耦合及电池充电电路中。其大容量、高耐压以及良好的可靠性使其成为市场上极具竞争力的选择。强烈推荐在各种电子设备设计中采用该电容器。

865230457007参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 240mA@ 120Hz,288mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865230457007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865230457007数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865230457007 865230457007数据手册

865230457007封装设计

查看详情并下载
Symbol
Footprint
3D Model
