865090368008

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 10μF 16V ±20% 2000h@ 85°C 20mA@ 120Hz,30mA@ 10kHz SMD 贴片安装 3.3mm*3.3mm*5.5mm
供应商型号: 1855130
供应商: 海外现货
标准整包数: 2000

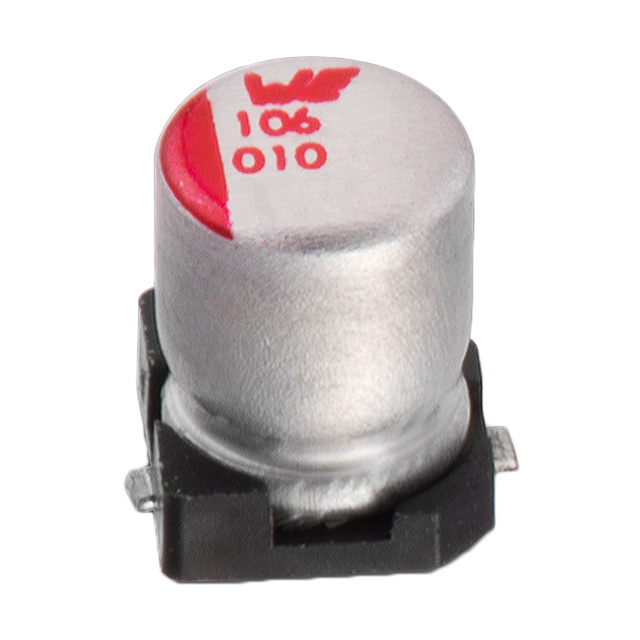

WURTH 铝电解电容 865090368008

865090368008概述

    Würth Elektronik eiSos WCAP-ASLU Aluminum Electrolytic Capacitors

    1. 产品简介


    WCAP-ASLU系列铝电解电容器是Würth Elektronik eiSos GmbH & Co. KG公司生产的高性能电容器。这类电容器主要用于一般电子设备,如消费电子产品、工业控制设备等。其基本功能是在电路中提供储能和滤波作用,确保电路稳定运行。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 直径(D) | 3 | mm |
    | 长度(L) | 5.5 | mm |
    | 宽度(W) | 3.3 | mm |
    | 材料厚度(t) | 0.3 | mm |
    | 推荐焊盘图案
    | 容量(C) | 0.25 V/120 Hz/20 °C | 10 µF |
    | 额定电压(UR) | 16 V (DC)
    | 冲击电压(US) | 18.4 V (DC)
    | 泄漏电流(I Leakage) | 3 µA
    | 损耗因数(DF) | 18 %
    | 纹波电流(I Ripple) | 120 Hz @ 85 °C | 20 mA |

    3. 产品特点和优势


    - 高可靠性:经过严格的测试和验证,适用于广泛的电子设备。
    - 宽工作温度范围:可在-40°C至+85°C的环境中稳定工作。
    - 长寿命:达到2000小时的耐久性。
    - 低损耗:具有较低的损耗因数,减少能量损失。

    4. 应用案例和使用建议


    应用案例:
    这些电容器常用于电源滤波、直流耦合和音频放大器等场合。例如,在一个电源滤波电路中,它们可以有效降低输出纹波,确保稳定的直流电压输出。
    使用建议:
    - 在高温环境下使用时,注意避免过热现象,可采用散热措施以延长使用寿命。
    - 在设计电路时,确保电容器的工作电压不超过额定值,以防止损坏。
    - 存储期间应保持适当的环境条件,如温度和湿度。

    5. 兼容性和支持


    该系列产品与其他标准SMT组件兼容,适用于广泛的应用场景。制造商提供了详尽的技术文档和售后支持,包括产品安装指南、维修服务等,以确保客户能够顺利使用产品并获得最佳效果。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量波动超出规定范围 | 确保使用前对电容器进行预处理,如施加DC工作电压30分钟。 |
    | 泄漏电流增加 | 若电容器长时间未使用,使用前应施加额定电压30分钟。 |
    | 过电压导致损坏 | 避免施加高于额定电压的工作电压,以免造成损坏。 |

    7. 总结和推荐


    总结:
    WCAP-ASLU系列铝电解电容器具备出色的性能和可靠性,适合于多种电子设备。其优异的电气特性和坚固耐用的设计使其成为各种应用场景的理想选择。
    推荐:
    我们强烈推荐此款电容器给需要高性能电容器的工程师和技术人员。它不仅能够在严苛的环境下稳定工作,而且易于安装和维护,为您的项目带来可靠的性能保证。

865090368008参数

参数
电容值 10μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 20mA@ 120Hz,30mA@ 10kHz
长*宽*高 3.3mm*3.3mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
