860080374013

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 16V ±20% 3000h@ 105°C 990mA@ 100kHz 通孔安装 8mm(长度)*17.5mm(高度)
供应商型号: 710-860080374013
供应商: Mouser
标准整包数: 1

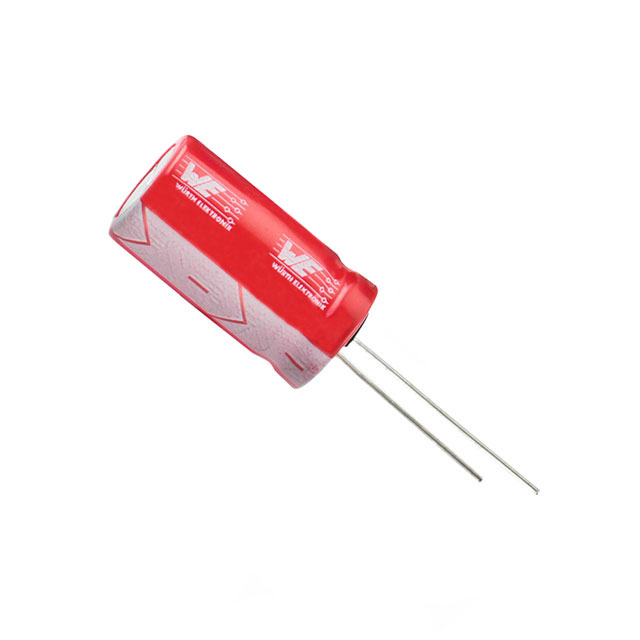

WURTH 铝电解电容 860080374013

860080374013概述

    WCAP-ATLI Aluminum Electrolytic Capacitors 技术手册解析

    1. 产品简介


    WCAP-ATLI 铝电解电容器 是一种广泛应用于通用电子设备中的电容器,由 Würth Elektronik eiSos GmbH & Co. KG 生产。该产品采用铝电解技术,具有高容值和稳定的工作性能。该电容器主要用于一般电子设备,而不适用于需要极高安全标准和可靠性的设备。它适合在消费电子产品、家用电器等领域中使用。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 容量 | 470 | μF |
    | 额定电压 | 16 | V (DC)|
    | 泄漏电流(最大) | 75.2 | μA |
    | 损耗因子(典型) | 0.18 | % |
    | 纹波电流(最大) | 990 | mA |
    | 阻抗(100kHz,105°C)| 0.062 | Ω |
    | 阻抗(100kHz,20°C) | 0.18 | Ω |
    | 阻抗(100kHz,-10°C)| 0.5 | Ω |
    | 尺寸(长x宽) | 8.0 x 16.0 | mm |
    工作条件:
    - 存储温度:35°C,<45% RH
    - 工作温度:-55°C 至 +105°C
    - 负载寿命:3000小时 @ +105°C / 16 V (DC)

    3. 产品特点和优势


    - 高容量:470 μF 的大容量使得这款电容器非常适合用于对储能要求较高的场合。
    - 高可靠性:105°C 的高温工作能力,使其能够在极端环境下保持稳定的性能。
    - 低损耗因子:0.18% 的典型损耗因子意味着其能量损失极小,适合长期稳定工作。
    - 高纹波电流承受能力:最大 990 mA 的纹波电流承受能力使得其可以适应多种复杂的电源环境。

    4. 应用案例和使用建议


    - 消费电子产品:由于其良好的纹波电流承受能力和低损耗因子,这款电容器非常适合应用于如智能手表、便携式音响等消费电子产品。
    - 家电产品:适用于冰箱、空调等家电产品中,特别是在压缩机电路中。
    - 使用建议:确保在焊接过程中仅接触引脚,避免直接接触电容器主体,防止热应力损伤。另外,注意避免在恶劣环境中存放,以防止电容器性能下降。

    5. 兼容性和支持


    - 兼容性:与大多数焊锡工艺兼容,具体参数详见手册中的焊接规范。
    - 支持:制造商提供详尽的技术支持和维护信息,确保用户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:泄漏电流过高
    - 解决方案:检查存储条件是否符合要求(35°C,<45% RH),并确保在使用前进行必要的预充电。

    - 问题2:容量不稳定
    - 解决方案:检查是否在高温环境下长时间存储(>35°C,RH > 75%),适当采取预防措施,如定期维护和检测。

    7. 总结和推荐


    综上所述,WCAP-ATLI 铝电解电容器以其高容量、高可靠性及广泛的适用性成为一款值得信赖的产品。虽然不适用于高安全性要求的应用场景,但在一般的电子设备中表现出色。我们强烈推荐此款电容器用于消费电子产品和家用电器中,因其卓越的性能和稳定的工作状态能够满足大部分需求。用户应遵循手册中的指导,确保正确安装和使用,以充分发挥其潜力。

860080374013参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 990mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm(长度)*17.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

860080374013厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860080374013数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860080374013 860080374013数据手册

860080374013封装设计

查看详情并下载
Symbol
Footprint
3D Model
