418127270904

产品分类: 拨码开关
厂牌: WURTH
产品描述: 2000Cycles 2000Cycles 25mA DIP 通孔安装 10.59mm(长度)*4.4mm(高度)
供应商型号: 3806127
供应商: 海外现货
标准整包数: 1

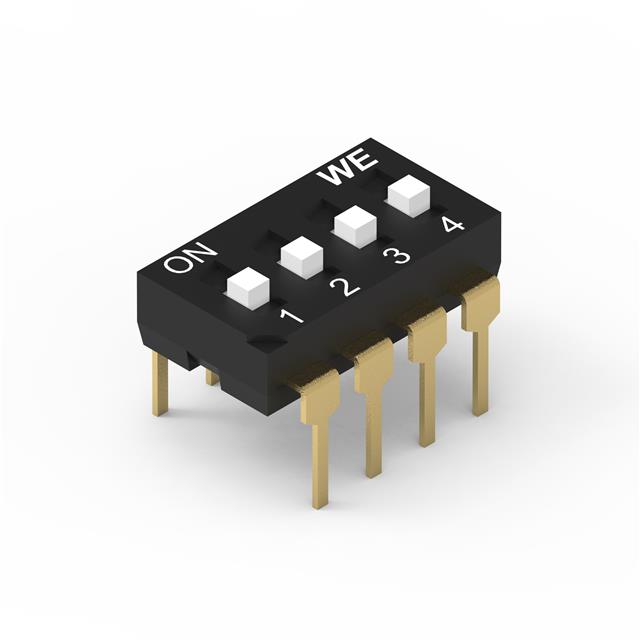

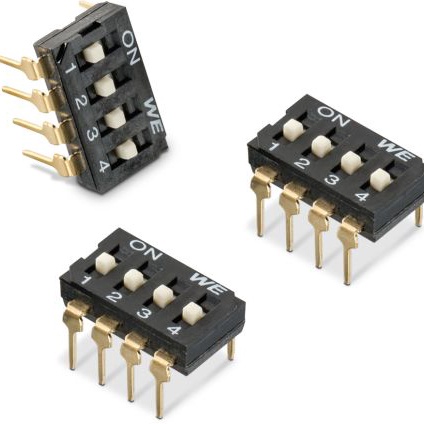

WURTH 拨码开关 418127270904

418127270904概述


    产品简介


    本电子元器件为一个带提升执行器的IC类型电子开关(THT封装),广泛应用于通用电子设备中。该产品适用于需要轻负载切换的电路设计,例如控制面板、传感器接口等。此外,它还具有高可靠性,能够适应宽温度范围内的工作环境,满足一般工业设备的需求。

    技术参数


    - 额定电流
    - 切换:25mA, 24VDC
    - 非切换:100mA, 50VDC

    - 接触电阻
    - 初始值:≤50mΩ
    - 寿命测试后:≤100mΩ

    - 绝缘电阻:≥100MΩ @ 500VDC

    - 耐压强度:500VAC,持续1分钟

    - 操作力:≤600g

    - 机械寿命:2000次

    - 电寿命:2000次 / 25mA, 24VDC

    - 提升执行器类型:根据需要定制
    - 材料
    - 外壳:PA9T UL 94 V-0,黑色
    - 底座:PA9T UL 94 V-0,黑色
    - 执行器:PA66 UL 94 V-0,白色
    - 触点:镀金
    - 引脚:镀金

    产品特点和优势


    该产品的主要特点是其稳定的性能和可靠的操作寿命。镀金触点和执行器材料选择使其具有优异的电气和机械性能,适合于各种环境下的应用。此外,宽温度范围内的操作能力和高耐压性能进一步增强了其可靠性,使得该产品在广泛的工业环境中具有较高的竞争力。

    应用案例和使用建议


    应用案例
    该产品广泛用于智能家居设备、办公自动化设备及各类传感器接口。例如,在家庭安防系统中,可以作为门窗磁传感器的一部分,用于检测门窗状态的变化;在工业自动化中,可用于机器安全门的监测。
    使用建议
    为了确保最佳性能和长期使用寿命,建议在安装时将引脚保持在“关闭”位置,并避免焊接过程中出现熔融焊料流入开关的情况。此外,在组装过程中应避免高温对引脚和焊接过程的影响。

    兼容性和支持


    该产品支持传统的通孔焊接技术(THT)。为了保障产品正常运行并延长使用寿命,建议使用260°C以内的波峰焊接或不超过30W的烙铁进行手工焊接。同时,Würth Elektronik eiSos GmbH & Co. KG还提供详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确地进行焊接?
    - 解决方案:推荐使用260°C以内的波峰焊接或不超过30W的烙铁进行手工焊接。请在焊接过程中保持引脚处于“关闭”位置。
    2. 问题:为什么需要避免熔融焊料流入开关?
    - 解决方案:任何焊料进入开关可能会导致触点功能受影响。建议采取适当措施防止这种情况发生。

    总结和推荐


    综上所述,这款提升执行器IC开关以其稳定可靠的性能和广泛的应用范围,非常适合需要轻负载切换功能的电子设备。考虑到其出色的电气特性和良好的环境适应能力,推荐在智能家居、工业自动化等领域使用该产品。同时,厂商提供的全面技术支持和服务,也确保了用户能够获得最佳的使用体验。

418127270904参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 10.59mm(长度)*4.4mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

418127270904厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

418127270904数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 418127270904 418127270904数据手册

418127270904封装设计

查看详情并下载
Symbol
Footprint
3D Model
