418117170902

产品分类: 拨码开关
厂牌: WURTH
产品描述: 5000Cycles 2000Cycles 25mA DIP 通孔安装 6.08mm(长度)*5.7mm(高度)
供应商型号: 3806106
供应商: 海外现货
标准整包数: 1

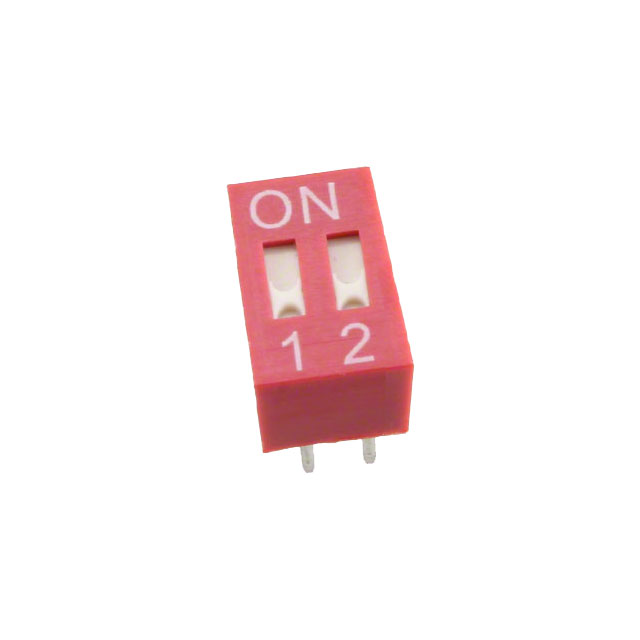

WURTH 拨码开关 418117170902

418117170902概述

    WS-DITV Compact THT Dip Switch

    产品简介


    WS-DITV Compact THT Dip Switch 是一款设计用于一般电子设备的紧凑型拨动开关。这种开关通常用于需要进行多路选择或切换操作的场合,如电路调试、配置更改等。它配备了一个扁平型操作柄(Flat Actuator),可方便地进行手动切换操作。由于其高可靠性、耐用性和易于安装的特点,该开关适用于各种消费电子产品、工业控制设备和计算机外围设备等领域。

    技术参数


    - 外形尺寸:7.62 mm ± 0.5 mm x 0.2 mm x 2.54 mm x L u 0.2 mm x 5.3 mm x 5.7 mm x 3.7 mm ± 0.2 mm x 0.6 mm x 3.6 mm x 9.9 mm ± 0.1 mm x 2.0 mm
    - 电气特性:
    - 额定电流(切换):25 mA
    - 额定电压(切换):24 V DC
    - 额定电流(非切换):100 mA
    - 额定电压(非切换):50 V DC
    - 接触电阻(初始):最大 50 mΩ
    - 接触电阻(寿命测试后):最大 100 mΩ
    - 绝缘电阻:最小 100 MΩ @ 500 V DC
    - 耐压:1 分钟内 500 V AC
    - 机械特性:
    - 操作力:最大 800 g
    - 电气寿命:25 mA / 24 V DC 时为 2000 周期
    - 机械寿命:至少 5000 周期
    - 操作条件:
    - 工作温度范围:-40°C 至 +85°C
    - 存储条件(原包装内):≤ 40°C;相对湿度 ≤ 75%
    - 潮湿敏感等级:1 级
    - 材料:
    - 外壳材质:聚对苯二甲酸丁二醇酯(PBT)
    - 操作柄材质:聚对苯二甲酸丁二醇酯(PBT)
    - 接触材质:铜合金,金镀层
    - 端子材质:铜合金,金镀层

    产品特点和优势


    1. 耐用性:该开关具有高寿命和可靠的电气性能,能够在极端环境下保持稳定的工作状态。
    2. 安全性:外壳采用防火材料(UL94 V-0),确保产品在高风险环境中不会引发火灾事故。
    3. 易用性:扁平型操作柄设计,使得操作更加便捷,同时也提高了产品的安装便利性。
    4. 高可靠性:接触电阻低,绝缘性能优异,确保信号传输的稳定性和准确性。

    应用案例和使用建议


    1. 应用场景:适用于需要多路选择或状态切换的电子设备中,例如家用电器、安防设备、工业控制系统等。
    2. 使用建议:
    - 在使用前确保焊点完全冷却后再进行设置。
    - 使用软笔或塑料镊子操作,避免使用尖锐工具以防止损坏内部组件。
    - 拆除上盖时应轻柔,防止刮伤或损坏开关部分。

    兼容性和支持


    - 兼容性:适用于标准波峰焊接工艺(Wave Soldering Profile),具体温度和时间要求参见技术手册。
    - 支持:制造商提供详细的安装指导和技术支持,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确地设置拨动开关?
    - 解决方案:参照手册中的“正确设置步骤”,使用滑动方式改变设置状态。
    2. 问题:如何处理操作时出现的异常噪音?
    - 解决方案:检查并清洁触点区域,确保没有异物阻碍。
    3. 问题:长时间未使用导致开关故障?
    - 解决方案:建议定期通电检测,以保证开关功能正常。

    总结和推荐


    综上所述,WS-DITV Compact THT Dip Switch 是一款高度可靠且功能强大的拨动开关产品。它具有耐用性强、操作简便、安全可靠等特点,在各类电子设备中有着广泛的应用前景。对于需要进行状态切换或选择的应用场景,这款开关无疑是理想的选择。我们强烈推荐使用此产品。

418117170902参数

参数
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 5000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 6.08mm(长度)*5.7mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

418117170902厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

418117170902数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 418117170902 418117170902数据手册

418117170902封装设计

查看详情并下载
Symbol
Footprint
3D Model
