209-6LPST

产品分类: 拨码开关
厂牌: CTS
产品描述: CTS DIP开关, 6位置, 单刀单掷触点, , 通孔安装, 滑动执行器
供应商型号: D-209-6LPST
供应商: Future
标准整包数: 30

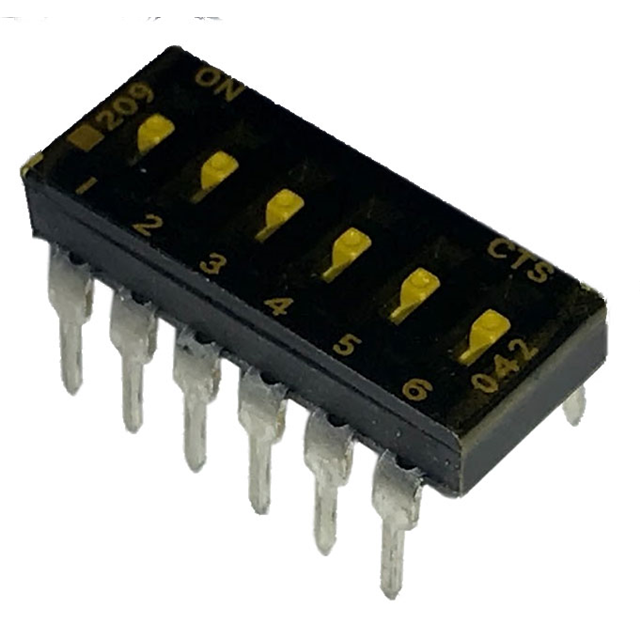

CTS 拨码开关 209-6LPST

209-6LPST概述

    电子元器件技术手册:CTS系列209/210通孔DIP开关
    本文将详细介绍CTS公司生产的系列209/210通孔DIP开关的技术手册内容。这款产品以其独特的功能和卓越的性能,在多个应用领域展现出色表现。

    产品简介


    CTS系列209/210通孔DIP开关是一款功能强大的通孔开关,适用于各种SPST(单极单掷)应用。它提供自动插入式和手动插入式两种终端样式,以满足不同客户的需求。系列209采用镀金铍铜触点,系列210则采用镀金闪层铍铜触点,均符合RoHS标准。低轮廓设计使其适合空间有限的应用场合。

    技术参数


    | 参数 | 条件与备注 | 最小值 | 最大值 | 单位 |

    | 操作温度范围 -40 | +85 | °C |
    | 触点电阻(系列209) | 初始 | 25 | - | 毫欧姆 |
    | 触点电阻(系列210) | 初始 | 100 | - | 毫欧姆 |
    | 绝缘电阻 | 两个绝缘触点之间 | 1000 | - | 兆欧姆 |
    | 介电强度 | 相邻开关间施加500 VAC,持续1分钟 | - | - | - |
    | 操作寿命(系列209) | 100mA@20VDC 或 0.1mA@5VDC(干电路) | 2000 | - | 周期 |
    | 操作寿命(系列210) | 100mA@20VDC 或 0.1mA@5VDC(干电路) | 1000 | - | 周期 |

    产品特点和优势


    1. 低轮廓设计:适合空间有限的应用。
    2. 高可靠性:通过MIL-STD-202F认证,具备出色的抗震和抗振动性能。
    3. 多种触点选择:可根据客户需求选择系列209或系列210,适应不同应用场景。
    4. RoHS合规:符合环保要求,适用于全球市场。
    5. 自定义选项:提供多种终端样式和位置选项,满足个性化需求。

    应用案例和使用建议


    1. 家电控制面板:在冰箱、洗衣机等家用电器中作为电源开关使用,确保操作安全可靠。
    2. 工业自动化设备:用于生产线上的机器控制,实现精准操作。
    3. 医疗设备:适用于医疗仪器中,确保其稳定性和安全性。
    使用建议:
    - 在安装时确保所有连接稳固,避免松动。
    - 定期检查绝缘电阻,确保电气安全。
    - 遵循制造商的指导手册进行日常维护,延长使用寿命。

    兼容性和支持


    该产品可与其他同类DIP开关或相关设备配合使用,但具体兼容性需根据应用需求进行确认。CTS公司提供全方位的技术支持,包括产品咨询、故障排查及维修服务。

    常见问题与解决方案


    1. 问题:开关触点不动作。
    解决方案:检查是否有足够的压力或更换新的开关。

    2. 问题:绝缘电阻下降。
    解决方案:清洁触点并重新测试,必要时更换开关。

    总结和推荐


    CTS系列209/210通孔DIP开关以其独特的低轮廓设计、高可靠性和多样化触点选择,成为众多应用领域的理想选择。其广泛的适用性和卓越的性能使其在市场上具有强大的竞争力。我们强烈推荐此款产品,特别是在需要高度可靠性的应用场景中。
    如需更多详细信息或购买,请访问CTS官方网站 [www.ctscorp.com](http://www.ctscorp.com)。

209-6LPST参数

参数
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 12.7mm
电流额定值 100mA
电压额定值 -
长*宽*高 16.71mm(长度)*8mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

209-6LPST厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

209-6LPST数据手册

厂牌 PDF简要描述 下载
CTS 拨码开关 CTS 209-6LPST 209-6LPST数据手册

209-6LPST封装设计

查看详情并下载
Symbol
Footprint
3D Model
