3-5435640-9

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIP开关, 8位置, 单刀单掷触点, , 通孔安装, 摇臂执行器
供应商型号: F-3-5435640-9
供应商: 海外现货
标准整包数: 14

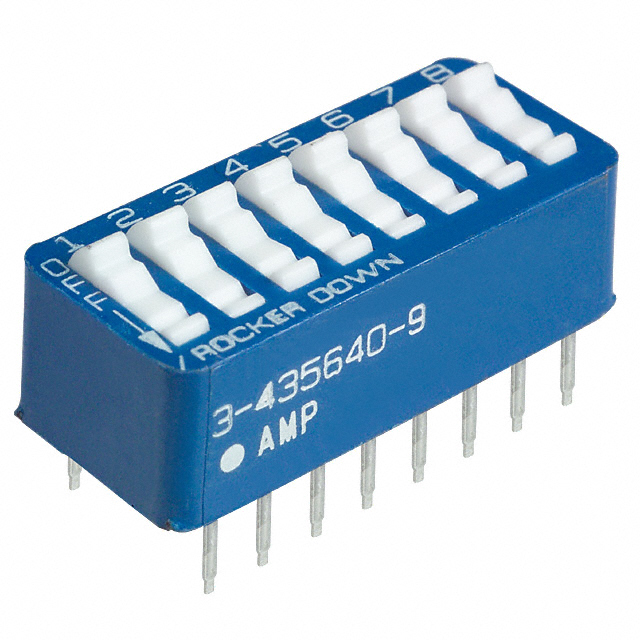

TE CONNECTIVITY 拨码开关 3-5435640-9

3-5435640-9概述

    Alcoswitch DIP SW 8 POSN SEALED 产品技术手册

    1. 产品简介


    Alcoswitch DIP SW 8 POSN SEALED 是一款8位数拨动开关,设计用于密封环境下的多种应用。作为双列直插式(DIP)和单列直插式(SIP)开关,它不仅适用于电子电路的设计,还能提供高度可靠的电气连接。此开关具有8个位置和8个独立的切换装置,每个开关的额定电流为1A,最大工作电压为40VDC。其密封设计使其能够抵御灰尘和其他外部污染物,从而保证在恶劣环境中依然能可靠工作。

    2. 技术参数


    - 基本规格:
    - 型号:3-5435640-9
    - 开关数量:8个
    - 类型:DIP
    - 封装:密封装置
    - 接触电镀材料:金
    - 案例材料:聚酯玻璃纤维
    - 案例颜色:蓝色
    - 额定电流:1A
    - 最大工作电压:40VDC
    - 物理规格:
    - 产品长度:22.3mm [0.88英寸]
    - 产品高度:8.64mm [0.34英寸]
    - 中心线间距:2.54mm [0.1英寸]
    - 端子长度:3.56mm [0.14英寸]
    - 其他特性:
    - 切换类型:单极单掷(SPST)
    - 端子安装方式:通孔焊接
    - 包装方式:管式包装,每包21个
    - 通过标准:欧盟RoHS、ELV指令、中国RoHS 2、REACH SVHC合规

    3. 产品特点和优势


    - 密封设计:确保在高湿度、尘埃和腐蚀环境下仍然稳定运行。
    - 高性能接点:采用金电镀材料,提高电气性能和使用寿命。
    - 易于安装:通过通孔焊接方式方便快捷地安装到PCB板上。
    - 耐用性:开关经过严格测试,确保长时间运行的可靠性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于通信设备、工业自动化控制系统、医疗仪器等领域,适合需要高可靠性的多路开关应用。
    - 使用建议:为获得最佳性能,建议在电路设计时充分考虑工作电压和电流的要求,并选择合适的安装方式以确保良好的接触。

    5. 兼容性和支持


    - 兼容性:该产品可与标准DIP插座兼容,适用于多种电路板。
    - 支持:制造商提供电话和技术文档支持,包括用户手册、应用指南等,帮助用户更好地使用和维护该产品。

    6. 常见问题与解决方案


    - Q: 开关接触不良怎么办?
    - A: 检查端子是否完全插入PCB板并焊接牢固。如果问题依旧,可能需要更换开关。
    - Q: 如何检查开关是否损坏?
    - A: 使用万用表检测开关两端的电阻值。正常情况下,切换不同位置应显示不同的阻值变化。
    - Q: 开关无法切换到某些位置?
    - A: 检查机械部分是否有阻碍或卡顿现象。清洁开关并润滑可能有助于解决问题。

    7. 总结和推荐


    Alcoswitch DIP SW 8 POSN SEALED 是一款高性能、高可靠性的密封拨动开关,尤其适用于需要在恶劣环境条件下保持良好性能的应用场景。其优越的密封性和稳定的工作表现,使其在市场上具备很强的竞争优势。因此,强烈推荐该产品给需要高可靠性开关解决方案的工程师和技术人员。

3-5435640-9参数

参数
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 17.78mm
电流额定值 60mA
长*宽*高 22.35mm(长度)*8.64mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

3-5435640-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-5435640-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 3-5435640-9 3-5435640-9数据手册

3-5435640-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
42+ $ 1.0841 ¥ 9.6596
库存: 2176
起订量: 448 增量: 14
交货地:
最小起订量为:42
合计: ¥ 405.7
