210-4MS

产品分类: 拨码开关
厂牌: CTS
产品描述: CTS DIP开关, 4位置, 单刀单掷触点, , 通孔安装, 滑动执行器
供应商型号: 210-4MS
供应商: Master
标准整包数: 45

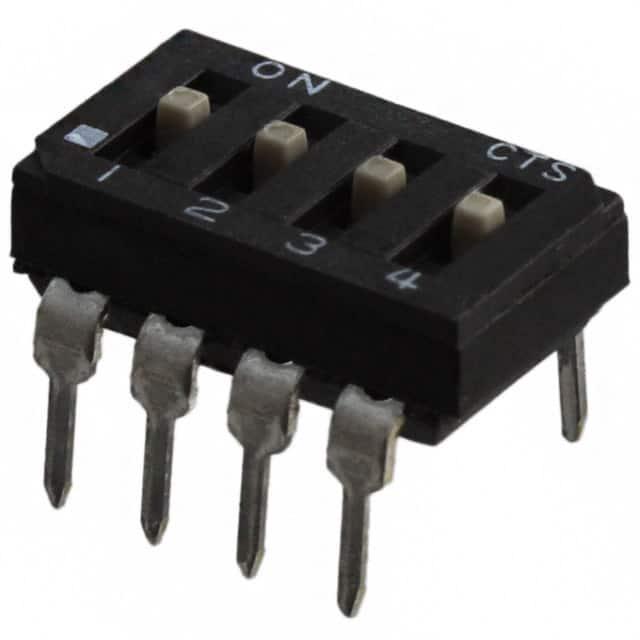

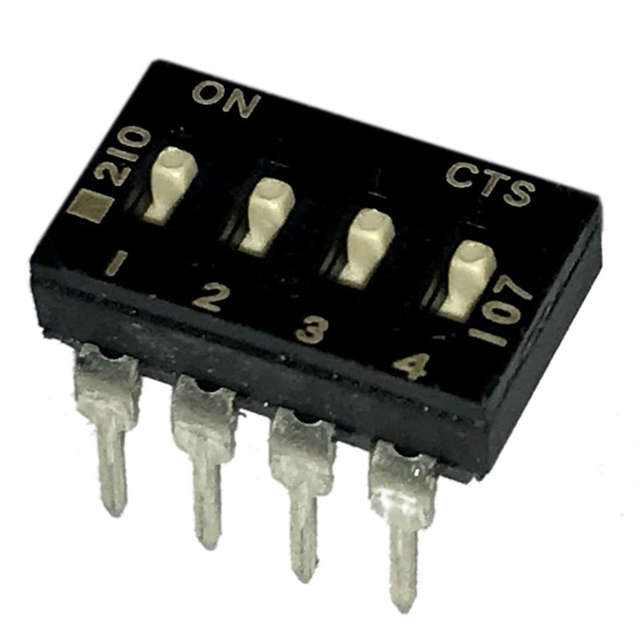

CTS 拨码开关 210-4MS

210-4MS概述

    # 电子元器件技术手册:CTS Series 209/210 通孔型DIP开关

    产品简介


    CTS Series 209/210 是一款专为SPST(单刀单掷)应用设计的通孔型DIP开关,适用于需要高可靠性和耐用性的场合。该系列开关提供自动插入式和手动插入式两种终端风格选择,拥有低轮廓设计和可选的顶部密封功能,能够在喷雾清洗过程中提供最佳保护。Series 209 使用高品质的金镀铍铜触点,而 Series 210 则提供了经济实惠的金闪镀层触点。此系列产品完全符合RoHS标准,可满足客户对无铅化生产的需求。

    技术参数


    | 参数 | 条件与备注 | 最小值 | 最大值 | 单位 |

    | 工作温度范围 -40 | +85 | °C |
    | 开关电路 SPST
    | 接触电阻(Series 209) | 初始值 | 25 mΩ |
    寿命结束时 | 50 mΩ |
    | 接触电阻(Series 210) | 初始值 | 100 mΩ |
    寿命结束时 | 500 mΩ |
    | 绝缘电阻 | 在绝缘端子之间 | 1000 MΩ |
    | 额定电压
    | 额定电流
    | 焊接温度 | 波峰焊最大温度,持续5秒 260 | °C |
    | 表面贴装等级 1
    | 冲击测试 | 按MIL-STD-202F,方法213B,条件A 50G
    | 振动测试 | 按MIL-STD-202F,方法204D,条件B 0.06" | 英寸 |

    产品特点和优势


    1. 多样化配置:支持多种高度和位置选项,适用于不同的安装需求。
    2. 高可靠性:采用金镀铍铜触点,确保长期稳定运行。
    3. 环保设计:全系列符合RoHS标准,绿色环保。
    4. 增强防护:可选顶部密封,提升焊接过程中的保护能力。
    5. 广泛适应性:适用于大多数SPST应用场合。

    应用案例和使用建议


    CTS Series 209/210 通孔型DIP开关广泛应用于消费电子、工业控制及通信设备等领域。例如,在家庭自动化系统中,该开关可用于设备模式切换;在医疗设备中,则可以作为电源开关使用。为了确保最佳性能,请遵循以下建议:
    - 安装前检查开关是否处于正确状态。
    - 确保焊接温度不超过260°C。
    - 使用抗静电包装以防止静电损坏。

    兼容性和支持


    该产品与市场上主流的印刷电路板兼容,能够轻松集成到现有的设计方案中。此外,CTS公司提供全面的技术支持服务,包括产品定制化需求和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关接触不良 | 检查焊接质量并重新焊接 |
    | 开关动作迟缓 | 清理积尘并检查机械结构 |
    | 产品外观损伤 | 返回供应商更换新产品 |

    总结和推荐


    综上所述,CTS Series 209/210 通孔型DIP开关凭借其卓越的技术性能、灵活的应用场景以及良好的市场反馈,成为众多工程师的理想选择。如果您正在寻找一款高性能且经济高效的DIP开关,那么这款产品无疑值得考虑。强烈推荐给那些追求品质与效率并重的专业人士。欲了解更多详情,请访问CTS官方网站获取更多信息。

210-4MS参数

参数
电压额定值 50V(DC)
电气寿命 1000Cycles
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

210-4MS厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

210-4MS数据手册

厂牌 PDF简要描述 下载
CTS 拨码开关 CTS 210-4MS 210-4MS数据手册

210-4MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 0.3958 ¥ 3.3527
540+ $ 0.352 ¥ 2.9264
1035+ $ 0.3248 ¥ 2.7007
2520+ $ 0.2953 ¥ 2.4541
5040+ $ 0.2924 ¥ 2.3948
7515+ $ 0.2888 ¥ 2.3646
10035+ $ 0.2873 ¥ 2.3525
15030+ $ 0.2873 ¥ 2.3525
库存: 20284
起订量: 45 增量: 0
交货地:
最小起订量为:45
合计: ¥ 150.87
