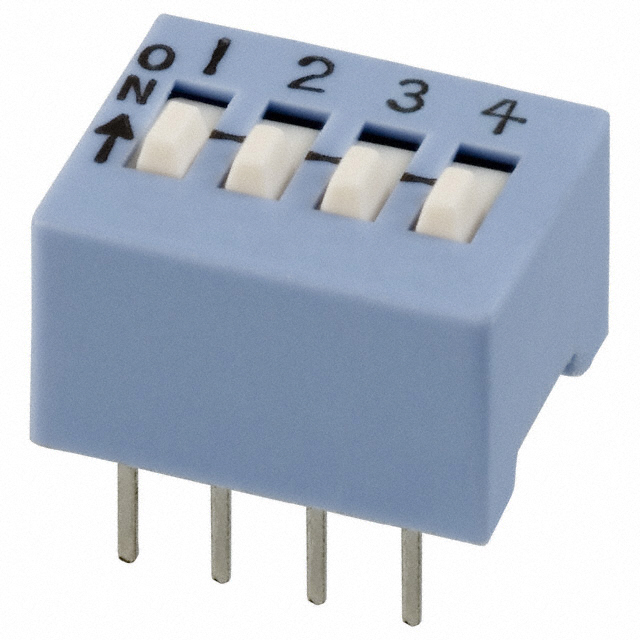

206-4

产品分类: 拨码开关
厂牌: CTS
产品描述: 50V(DC) 10000Cycles 10000Cycles 100mA DIP 通孔安装 9.78mm(高度)
供应商型号: D-206-4
供应商: Future
标准整包数: 45
CTS 拨码开关 206-4

206-4概述

    电子元器件产品技术手册解析:CTS系列206通孔DIP开关

    1. 产品简介


    CTS系列206是一款通孔安装的DIP开关(双列直插式开关),提供单极单掷(SPST)、单极双掷(SPDT)、双极单掷(DPST)和三极单掷(3PST)电路选择。此外,该产品还具有低轮廓、标准或加高操作杆选项,以满足不同需求。其蓝色彩色外壳符合RoHS标准,并可选配顶部胶带密封,方便电路板喷洗。接点采用镀金处理,提升了电气连接的可靠性。

    2. 技术参数


    电气规格:
    - 接触电阻:初始值≤50毫欧,使用寿命结束时≤100毫欧
    - 绝缘电阻:≥1000兆欧
    - 耐压强度:500 VAC 1分钟内无击穿
    - 开关电容:相邻闭合开关间的电容≤5.0 pF
    - 非切换额定电流:100 mA DC
    - 切换寿命:10,000次,每次切换负载24V DC下50 mA
    - 焊接条件:最高波峰温度260°C,持续5秒
    机械和环境规格:
    - 操作寿命:206型≥10,000次,切换负载50 mA,24V DC
    - 冲击测试:符合MIL-STD-202F方法213B,条件A(50G)
    - 振动测试:符合MIL-STD-202F方法204D,条件B(15G,频率范围10 Hz至2 kHz)
    - 操作温度范围:-55°C至+85°C
    - 存储温度范围:-55°C至+85°C

    3. 产品特点和优势


    - 多功能性:支持多种电路配置,包括SPST、SPDT、DPST和3PST,适用范围广泛。
    - 耐用设计:采用镀金接点和接触面摩擦界面设计,保证长期使用不易腐蚀。
    - 高安全性:前端接线柱接地时能提供高达22KV的静电放电保护。
    - 可定制化:提供不同高度的操作杆、底部环氧封胶和顶部胶带密封选项。

    4. 应用案例和使用建议


    - 应用案例:适用于断路器和暖通空调系统(HVAC),是电路控制和管理的理想选择。
    - 使用建议:建议在高温和高湿度环境下使用时,选择具备底部环氧封胶的型号以增强防护能力。对于需要频繁操作的应用,建议选择具有更高寿命的产品。

    5. 兼容性和支持


    - 该产品与标准电路板兼容,易于集成到现有系统中。
    - 厂商提供了详尽的技术支持文档,可通过访问www.ctscorp.com获取更多信息或请求报价。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的型号?
    - 解答:根据具体应用需求选择适合的电路配置(SPST/SPDT/DPST/3PST)及操作杆高度。

    - 问题2:如何进行焊接?
    - 解答:确保焊接温度不超过260°C,且持续时间不超过5秒,避免过热损伤。

    7. 总结和推荐


    CTS系列206通孔DIP开关凭借其多样化的电路配置、高可靠性的设计和广泛的适用范围,在电路控制和管理领域表现出色。特别是在恶劣环境中,其优良的抗干扰能力和长寿命使其成为众多应用的理想选择。强烈推荐给需要高性能和可靠性的客户。

206-4参数

参数
电压额定值 50V(DC)
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
长*宽*高 9.78mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
