860080374016

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 680μF 16V ±20% 3000h@ 105°C 1.12A@ 100kHz 插件,D8xL21.5mm 通孔安装 8mm(长度)*21.5mm(高度)
供应商型号: 4061549
供应商: 海外现货
标准整包数: 1

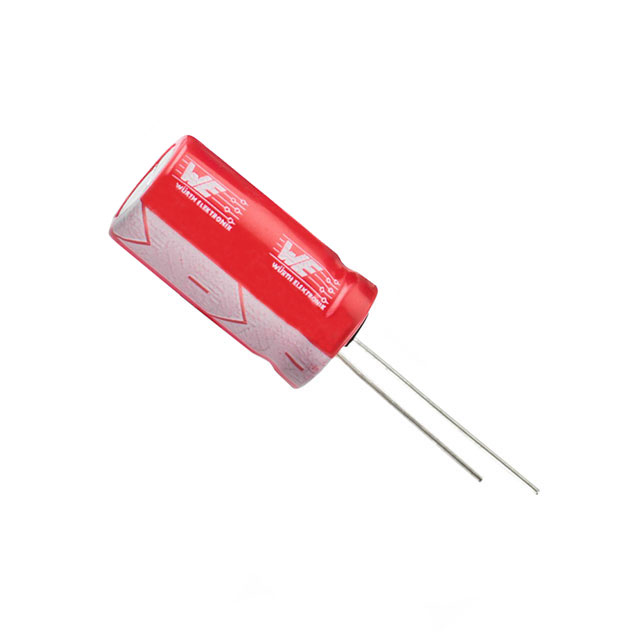

WURTH 铝电解电容 860080374016

860080374016概述

    WCAP-ATLI 铝电解电容器技术手册

    1. 产品简介


    WCAP-ATLI 是一款铝电解电容器,主要用于一般电子设备中。该电容器具备 680 µF 的电容值和 16 V 的额定电压。它的主要功能是存储和释放电能,广泛应用于电源滤波、电路稳定和信号耦合等领域。

    2. 技术参数


    - 尺寸: 8.0 x 20.0 mm
    - 引脚直径: ±0.02 mm
    - 额定电容: 680 µF (±20%)
    - 额定电压: 16 V (DC)
    - 漏电流: ≤ 108.8 µA
    - 损耗因子: ≤ 0.16%
    - 纹波电流: ≤ 1120 mA
    - 阻抗: 0.055 Ω @ 120 Hz
    - 阻抗: ≤ 0.16 Ω @ 100 kHz @ 20°C
    - 阻抗: ≤ 0.16 Ω @ 100 kHz @ -10°C
    - 储存条件: 温度 35°C,相对湿度 <45%
    - 工作温度范围: -55°C 至 +105°C
    - 负载寿命: 3000 小时 @ +105°C / 16 V (DC)

    3. 产品特点和优势


    - 高可靠性: 经过严格的测试和验证,确保在不同环境下的稳定表现。
    - 长寿命: 在适当的温度和湿度条件下,使用寿命长达 3000 小时。
    - 宽工作温度范围: 从 -55°C 到 +105°C,适用于各种严苛环境。
    - 快速响应: 纹波电流处理能力强,适合快速充放电的应用场合。
    - 良好的散热性: 设计有预先设定的泄压点,防止内部压力过高导致爆裂。

    4. 应用案例和使用建议


    - 应用案例: 该电容器常用于电源滤波器、开关电源和电机驱动系统中。例如,在汽车电子控制单元(ECU)中用于稳定电源电压。
    - 使用建议: 在使用过程中,避免反向电压和过电压,以免损坏电容器。此外,定期检查电容器的电气特性和外观,以确保其正常工作。

    5. 兼容性和支持


    - 兼容性: WCAP-ATLI 铝电解电容器与其他标准电子设备兼容。
    - 技术支持: 供应商提供详尽的技术文档和支持服务,帮助客户进行安装和调试。

    6. 常见问题与解决方案


    - 问题: 电容器出现异常发热现象。
    - 解决方案: 检查电路中的纹波电流是否超过电容器的额定值,适当降低纹波电流。
    - 问题: 电容器出现漏电流异常。
    - 解决方案: 检查电容器的工作环境温度和湿度是否符合要求,必要时更换电容器。
    - 问题: 电容器无法正常充电或放电。
    - 解决方案: 确保电容器接线正确,无短路情况发生。

    7. 总结和推荐


    总体而言,WCAP-ATLI 铝电解电容器具有高可靠性和广泛应用能力。对于需要稳定电源和快速响应的应用场合,此电容器是一个理想的选择。经过充分测试和验证后,我们强烈推荐使用 WCAP-ATLI 电容器。

860080374016参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.12A@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm(长度)*21.5mm(高度)
通用封装 插件,D8xL21.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

860080374016厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860080374016数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860080374016 860080374016数据手册

860080374016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2629
10+ ¥ 2.9267
50+ ¥ 2.4719
200+ ¥ 2.373
400+ ¥ 2.2148
800+ ¥ 2.1753
4000+ ¥ 2.1357
8000+ ¥ 2.1357
库存: 762
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.26
