875105142002

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 56μF 6.3V ±20% 30mΩ 2000h@ 105°C 1.97A@ 100kHz,98.5mA@ 120Hz 贴片安装 5.3mm*5.3mm*5.5mm
供应商型号: 732-6391-1-ND
供应商: Digi-Key
标准整包数: 1

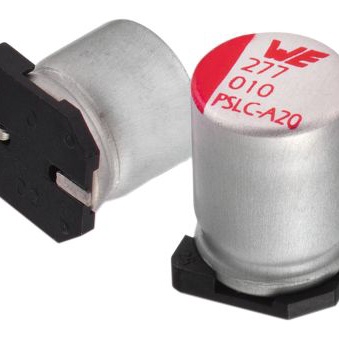

WURTH 铝电解电容 875105142002

875105142002概述

    铝聚合物电容器技术手册

    1. 产品简介


    铝聚合物电容器(Aluminum Polymer Capacitors)是专为一般电子设备设计和制造的产品。这类电容器以其高容量、低等效串联电阻(ESR)和良好的温度稳定性而著称。主要应用于各种消费电子、通信设备、计算机外围设备等领域。

    2. 技术参数


    - 尺寸:[mm]
    - 长度(L):5.3 ± 0.2
    - 宽度(W):5.0 ± 0.5
    - 高度(H):5.5 ± 0.3
    - 额定电压:6.3 V (DC)
    - 耐压:1000次循环 @ 20 °C 下的7.2 V (DC)
    - 泄露电流:最大300 µA @ 20 °C
    - 损耗因子:8% 最大 @ 120 Hz, +20 °C
    - 纹波电流:最大1970 mA @ 100 kHz, 105 °C
    - 等效串联电阻:最大30 mΩ @ 0.25 V/100 kHz, +20 °C
    - 电容值:56 µF @ 0.25 V/120 Hz, +20 °C
    - 工作温度范围:-55 °C 至 +105 °C
    - 使用寿命:2000小时 @ 105 °C
    - 湿度敏感等级(MSL):1 级

    3. 产品特点和优势


    - 高可靠性:在广泛的温度范围内提供稳定的性能,适用于多种应用场景。
    - 低ESR:减少了内部热量产生,延长了电容器的使用寿命。
    - 高容量:提供高达56 µF的电容值,适用于需要较大储能的应用场合。
    - 宽工作温度范围:能够在极端环境中稳定运行,适应性强。
    - 低泄露电流:确保长期可靠运行,减少能源消耗。

    4. 应用案例和使用建议


    应用案例:这种电容器广泛应用于电源管理模块、LED驱动器、汽车电子系统、工业自动化控制系统等。
    使用建议:
    - 在焊接过程中,应遵循IPC/ JEDEC J-STD-020E规范的再流焊曲线。
    - 储存期间应避免暴露于直射阳光和有害气体中。
    - 在长时间不使用时,应在使用前进行30分钟的预充电,以恢复正常泄漏电流水平。

    5. 兼容性和支持


    - 兼容性:可与大多数标准SMT工艺兼容,适用于各种PCB布局。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户能够正确安装和使用这些电容器。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降 | 检查工作电压是否超出额定值;检查是否有机械损伤或过度热应力。 |
    | 泄漏电流增加 | 检查存储条件是否符合要求;如有必要,先预充电后再使用。 |

    7. 总结和推荐


    这款铝聚合物电容器凭借其高容量、低ESR和宽工作温度范围,非常适合用于需要高稳定性和可靠性的应用场合。虽然不适合军事、航空航天等高安全要求的应用,但对于一般的电子设备来说是一个性价比很高的选择。强烈推荐用于需要高性能电容的应用。

875105142002参数

参数
电容值 56μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 1.97A@ 100kHz,98.5mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875105142002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875105142002数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875105142002 875105142002数据手册

875105142002封装设计

查看详情并下载
Symbol
Footprint
3D Model
