428427520916

产品分类: 拨码开关
厂牌: WURTH
产品描述: 10000Cycles 10000Cycles 150mA 通孔安装 10mm(长度)*10mm(高度)
供应商型号: 428427520916-ND
供应商: Digi-Key
标准整包数: 1
WURTH 拨码开关 428427520916

428427520916概述

    电子元器件产品技术手册

    产品简介

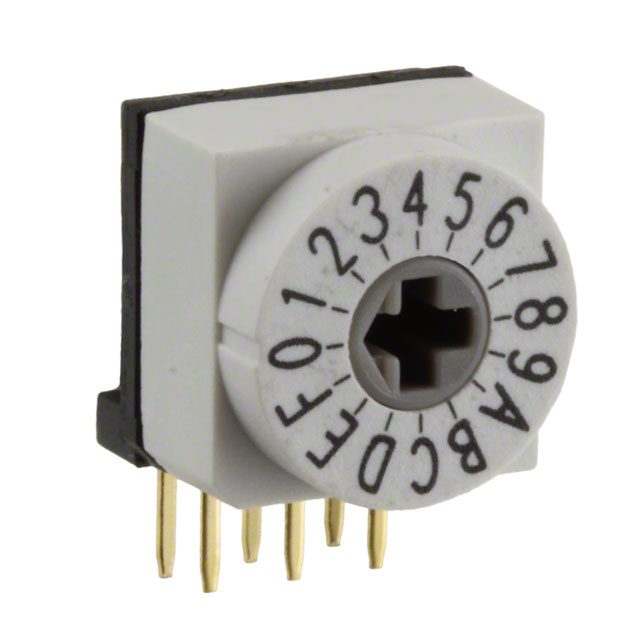

    本产品为一款10x10mm右角旋转开关,具有16个位置。它采用了通孔(THT)版本,适用于各类电子设备。这种电子元件广泛应用于航空航天、航空、核控制、潜艇、交通(如汽车控制、列车控制、船舶控制)、交通信号、防灾、医疗、公共信息网络等领域,特别是那些对安全性、可靠性要求较高的场合。

    技术参数


    以下是该电子元件的技术规格和性能参数:
    - 接触额定值:
    - 切换时:150mA,24VDC
    - 非切换时:400mA,24VDC
    - 接触电阻:
    - 初始:最大80毫欧姆
    - 寿命测试后:最大200毫欧姆
    - 绝缘电阻: 在250VDC下最小为100兆欧姆
    - 介电强度: 250VAC持续1分钟
    - 操作力: 最大700克
    - 寿命: 10,000次循环
    - 位置数: 16
    - 操作方式: 交叉型操作杆
    材料
    - 盖子: 尼龙6/6 UL 94V-0,颜色为浅灰色
    - 基座: 尼龙6/6 UL 94V-0,颜色为黑色
    - 操作杆: 聚甲醛 UL HB
    - 触点: 镀金
    - 端子: 镀金
    焊接信息
    - THT版本端子
    - 波峰焊焊接: 在260°C下最多10秒
    - 手工焊接: 在350°C下最多3秒
    清洗定义
    请勿将可清洗产品浸入水中或清洁剂中,也不要放置在完全暴露于水或液体的位置。手刷清洁时,请勿用力过大以避免以后的功能异常。不要在焊接后立即清洗可清洗系列,因为冷却过程中开关可能会通过呼吸吸收清洁剂。
    环境条件
    - 存储条件: -40°C至+85°C
    - 工作条件: -40°C至+85°C
    - 符合标准: RoHS, REACH
    包装信息
    - 管装

    产品特点和优势


    这款10x10mm右角旋转开关具有多种独特的优势:
    - 高接触额定值: 可承受高电流和电压,适用于需要稳定性能的应用。
    - 长寿命: 经过10,000次循环的寿命测试,确保长期使用无故障。
    - 高绝缘电阻: 在250VDC下的绝缘电阻达到100兆欧姆,提供卓越的安全性能。
    - 多位置设计: 具有16个位置,可以灵活适应不同的控制需求。
    - 良好的材料选择: 采用耐高温材料,可在极端环境下正常工作。

    应用案例和使用建议


    根据技术手册中的描述,这款电子元器件可以广泛应用于各种控制系统和信号处理系统中。例如,在汽车控制中,它可以用于调节车载娱乐系统的音量和频道;在医疗设备中,它可以作为仪器的操作面板的一部分,进行精细的控制。
    使用建议:
    - 在安装时,请确保按照推荐布局进行布线,以确保最佳的性能和可靠性。
    - 安装前进行充分的测试,确保每个位置都能正确操作。
    - 注意在极端温度条件下使用时的性能变化,必要时进行额外的可靠性评估。

    兼容性和支持


    - 兼容性: 该产品与大多数常见的电子设备和电路板兼容。
    - 支持: Würth Elektronik提供全面的技术支持和售后服务,用户可以随时咨询和解决问题。

    常见问题与解决方案


    1. 问题: 开关无法正确切换?
    - 解决方案: 检查接触点是否有污垢或损坏,清洁或更换接触点。
    2. 问题: 开关寿命未达到预期?
    - 解决方案: 确认安装是否正确,检查工作环境是否符合要求。
    3. 问题: 温度变化导致性能下降?
    - 解决方案: 使用温度补偿电路或其他方法来稳定温度影响。

    总结和推荐


    综上所述,这款10x10mm右角旋转开关在材料选择、性能指标和应用场景方面均表现出色,是一款高性能的电子元器件。我们强烈推荐该产品用于需要高可靠性和稳定性的各种控制系统和信号处理系统中。

428427520916参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 150mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
长*宽*高 10mm(长度)*10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

428427520916厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

428427520916数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 428427520916 428427520916数据手册

428427520916封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0328 ¥ 42.5272
10+ $ 3.9333 ¥ 32.9166
50+ $ 3.3407 ¥ 27.9574
100+ $ 3.254 ¥ 27.2315
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.52
