865090540003

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 4.7μF 35V ±20% 1000h@ 85°C 18mA@ 120Hz,27mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*5.5mm
供应商型号: 732-865090540003DKR-ND
供应商: Digi-Key
标准整包数: 1

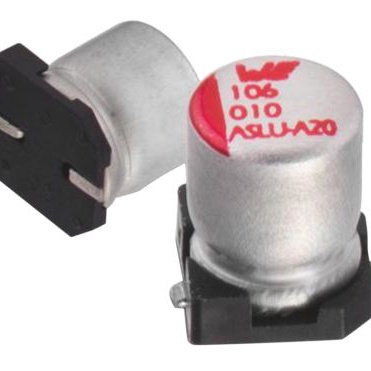

WURTH 铝电解电容 865090540003

865090540003概述

    WCAP-ASLU Aluminum Electrolytic Capacitors: A Comprehensive Guide

    1. 产品简介


    基本描述
    WCAP-ASLU 系列铝电解电容器是一款设计用于一般电子设备的电容器,具备多种尺寸规格。该系列电容器具有高可靠性、宽工作温度范围和优良的电性能。主要用于消费电子、通信设备、工业控制等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 电容值 | 4.7 | µF |
    | 额定电压 | 35 | V (DC)|
    | 泄漏电流 | 0.4 | μA |
    | 耗散因子 | 14 | % |
    | 电流纹波 | 18 | mA |
    | 工作温度范围 | -40 °C 到 +85 °C |
    | 封装尺寸 | 4.0 x 5.5 | mm |
    | 最大容差 | ± 20% |

    3. 产品特点和优势


    WCAP-ASLU 系列电容器拥有高可靠性、出色的电性能和宽泛的工作温度范围。主要优势包括:
    - 高电容量,可适用于多种电子设备;
    - 耐高温,适用于广泛的环境条件;
    - 低泄漏电流,保证长寿命和稳定性;
    - 宽工作电压范围,适合不同应用需求。

    4. 应用案例和使用建议


    应用案例
    - 消费电子产品:如手机、平板电脑、智能手表等。
    - 通信设备:如路由器、交换机、基站等。
    - 工业控制设备:如自动化生产线、传感器等。
    使用建议
    - 在组装过程中避免任何过度力施加于引脚或端子上。
    - 避免长时间暴露于有害气体、臭氧、紫外线等环境中。
    - 使用过程中应遵循正确的充放电程序,以防止电容器过热。

    5. 兼容性和支持


    WCAP-ASLU 系列电容器支持标准的表面贴装工艺,且与常见的 PCB 设计兼容。厂商提供详尽的技术支持和维护服务,确保用户能够正确使用并进行必要的测试。

    6. 常见问题与解决方案


    1. 问题: 电容器表面出现异常现象。
    - 解决方案: 检查是否存在机械应力或不当操作,如有必要可更换电容器。
    2. 问题: 电容器工作时出现过热现象。
    - 解决方案: 降低工作电压或减少纹波电流,确保不超过规定的最大值。
    3. 问题: 电容器使用寿命缩短。
    - 解决方案: 确保工作温度低于规定值,并保持良好的散热条件。

    7. 总结和推荐


    WCAP-ASLU 系列铝电解电容器以其高可靠性、宽温工作范围和优异的电气性能脱颖而出。它特别适合在消费电子、通信设备及工业控制等领域应用。然而,在应用于安全要求极高的场合之前,建议进行充分的安全性评估。总体而言,这款电容器是一款值得信赖的选择,能够为用户带来长久稳定的性能表现。

865090540003参数

参数
电容值 4.7μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 18mA@ 120Hz,27mA@ 100kHz
工作寿命 1000h@ 85°C
长*宽*高 4.3mm*4.3mm*5.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

865090540003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865090540003数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865090540003 865090540003数据手册

865090540003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.253 ¥ 2.1379
50+ $ 0.2185 ¥ 1.8463
100+ $ 0.1779 ¥ 1.5031
250+ $ 0.1585 ¥ 1.339
500+ $ 0.1338 ¥ 1.1201
1000+ $ 0.1273 ¥ 1.0653
库存: 1740
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.13
