875075661008

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 220μF 35V ±20% 22mΩ 2000h@ 105°C 205mA@ 120Hz,4.1A@ 100kHz 贴片安装 10.3mm*10.3mm*12.7mm
供应商型号: 4061739
供应商: 海外现货
标准整包数: 1

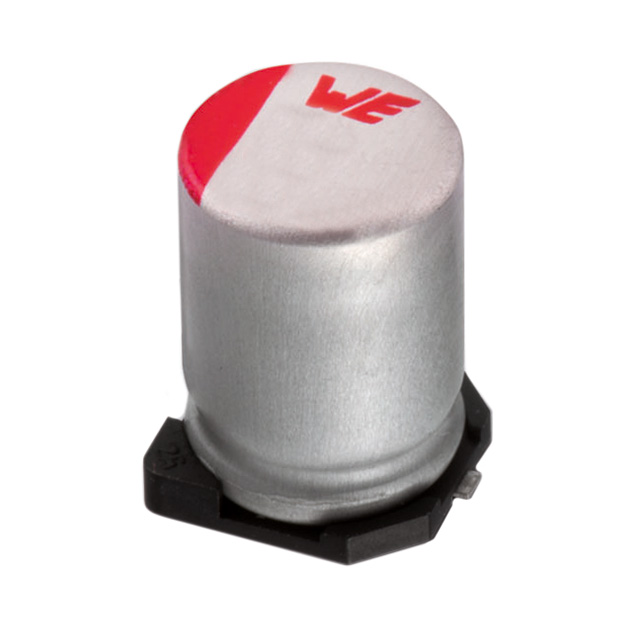

WURTH 铝电解电容 875075661008

875075661008概述

    铝聚合物电容器 WCAP-PSLC 技术手册

    1. 产品简介


    铝聚合物电容器是适用于一般电子设备的高性能电容器。它们主要用于要求高容量、高可靠性的电路中。这些电容器具有较高的额定电压和大容值,适用于多种应用场景,如电源管理、计算机主板、音频设备等。

    2. 技术参数


    以下是此电容器的关键技术规格:
    - 尺寸: 10.0 mm x 12.4 mm(±0.2 mm)
    - 推荐焊盘图案: 1.9 mm x 4.3 mm / 4.4 mm
    - 电气特性:
    - 容量: 220 µF (±20%)
    - 额定电压: 35 V (DC)
    - 冲击电压: 40.2 V (DC),最多1000次循环
    - 泄漏电流: 1540 µA (最大)
    - 损耗因子: 12% (最大)
    - 纹波电流: 4100 mA (最大)
    - ESR: 22 mΩ (最大)
    - 工作温度范围: -55 °C 至 +105 °C
    - 存储条件: 在原包装内,温度范围为 5 °C 至 35 °C,相对湿度范围为 10% 至 75%

    3. 产品特点和优势


    此电容器具备以下独特功能和优势:
    - 高可靠性: 设计用于需要高可靠性的电路。
    - 宽温度范围: 可以在极端温度环境下稳定运行。
    - 大容值: 提供高达 220 µF 的电容,适合电源管理和储能应用。
    - 低ESR和低损耗因子: 有助于减少能量损失和提高整体效率。
    - 长寿命: 经过2000小时耐久测试,确保长期稳定性。

    4. 应用案例和使用建议


    该电容器广泛应用于以下场景:
    - 电源管理: 在开关电源和稳压器中提供稳定的输出。
    - 计算机主板: 提供滤波和稳定电源所需的电容。
    - 音频设备: 降低噪声和提高信号质量。
    使用建议:
    - 确保正确识别正负极,避免反向连接导致损坏。
    - 控制工作温度在数据手册规定的范围内,避免高温加速老化。
    - 避免振动和机械冲击,以免造成物理损伤。
    - 正确清洗焊接后的组件,避免清洁剂对电容器产生不利影响。

    5. 兼容性和支持


    该产品具有良好的通用性和兼容性,可以与多种电子设备和其他组件配合使用。制造商 Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持和维护服务,包括故障排除和技术咨询。

    6. 常见问题与解决方案


    问题1: 电容器工作时温度过高怎么办?
    - 解决方案: 确保工作温度不超过数据手册规定范围,使用散热片帮助降温。
    问题2: 电容器出现泄漏电流怎么办?
    - 解决方案: 检查是否存在短路或外部因素引起的泄漏,必要时重新安装或更换电容器。
    问题3: 电容器长时间未使用后出现性能下降怎么办?
    - 解决方案: 在使用前应用额定电压进行预充电处理,可有效恢复性能。

    7. 总结和推荐


    总体而言,这款铝聚合物电容器具有出色的性能和可靠性,在各种应用场景中表现优异。考虑到其广泛的适用性和较高的性价比,我们强烈推荐使用这款电容器。
    希望上述技术手册能够帮助您全面了解和使用该产品。如需进一步技术支持或购买信息,请联系 Würth Elektronik eiSos GmbH & Co. KG。

875075661008参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 22mΩ
纹波电流 205mA@ 120Hz,4.1A@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 10.3mm*10.3mm*12.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875075661008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875075661008数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875075661008 875075661008数据手册

875075661008封装设计

查看详情并下载
Symbol
Footprint
3D Model
