875575853003

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 33μF 63V 贴片安装
供应商型号: 10B-4171931-4
供应商: 国内现货
标准整包数: 1
WURTH 铝电解电容 875575853003

875575853003概述

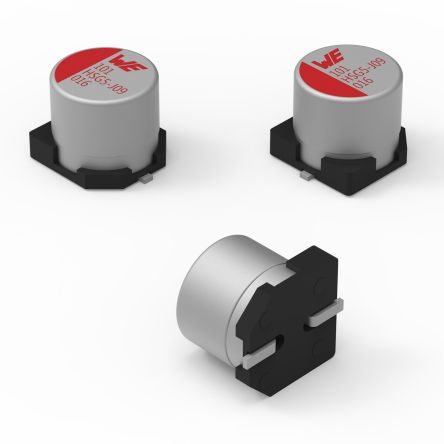

    Würth Elektronik eiSos Aluminum Hybrid Polymer Capacitors (WCAP-HSG5)

    1. 产品简介


    Würth Elektronik eiSos 提供的 WCAP-HSG5 系列铝混合聚合物电容器(Aluminum Hybrid Polymer Capacitors)是专为一般电子设备设计的高性能电容器。这些电容器以其高可靠性、长寿命及卓越的电气特性而著称,适用于广泛的应用领域,包括消费电子、工业自动化、通信系统以及各种需要稳定电源管理的设备。

    2. 技术参数


    - 尺寸: 8.0 x 10.5 mm(公差范围:±0.2 mm)
    - 额定电压: 63 V (DC) 最大值
    - 浪涌电压: 78.7 V (DC),每次循环持续时间 30 s 充电,330 s 放电
    - 容值: 33 μF (公差:±20%)
    - 介电损耗因子: 8% 最大值 (0.25 V, 120 Hz, +20 °C)
    - ESR (等效串联电阻): 40 mΩ (0.25 V, 100 kHz, +20 °C)
    - 纹波电流: 1700 mA (100 kHz, 105 °C)
    - 漏电流: 20.8 μA (2 分钟, +20 °C)
    - 工作温度范围: -55 °C 至 +105 °C
    - 存储条件: (在原始包装内) 5 °C 至 +35 °C;相对湿度 10% 至 75%
    - 耐久性: 10000 小时 @ 105 °C
    - 湿润敏感等级 (MSL): 1 级

    3. 产品特点和优势


    WCAP-HSG5 系列电容器具有多项显著特点和优势:
    - 高可靠性: 在高温和高湿度环境下仍能保持稳定的电气性能,确保长期可靠运行。
    - 长寿命: 即使在极端条件下,使用寿命也长达 10000 小时。
    - 优异的热稳定性: 低 ESR 和高纹波电流能力使得电容器能够在高频应用中保持稳定的性能。
    - 环境友好: 符合 RoHS 和 REACH 规范,无卤素,符合国际标准要求。

    4. 应用案例和使用建议


    - 应用案例: 适用于消费电子产品(如智能手机和平板电脑)、工业控制设备(如电机驱动和逆变器)以及通信基础设施(如服务器和基站)。
    - 使用建议:
    - 正确的极性连接: 在安装过程中必须注意正负极的正确连接,以避免损坏。
    - 散热管理: 高温环境下的使用需要额外的散热措施,确保电容器的温度不超过最大允许值。
    - 合理的纹波电流管理: 限制电容器承受的纹波电流在额定范围内,以减少发热并延长使用寿命。

    5. 兼容性和支持


    WCAP-HSG5 系列电容器与市场上大多数标准 PCB 装配工艺和贴片设备兼容。Würth Elektronik 提供详细的技术文档和客户支持,帮助用户进行设计和调试,确保产品的最佳性能。

    6. 常见问题与解决方案


    - 问题: 安装后电容器无法正常工作。
    - 解决方案: 检查极性连接是否正确,确认焊接质量良好,必要时重新焊接。
    - 问题: 电容器出现异常高温。
    - 解决方案: 检查电路中的纹波电流是否超出额定值,调整负载或增加散热措施。
    - 问题: 电容器容量下降。
    - 解决方案: 确保在正确的温度和湿度环境下储存电容器,并按照建议的程序施加电压。

    7. 总结和推荐


    总体而言,WCAP-HSG5 系列电容器是一款高度可靠的解决方案,适用于多种应用场景。其卓越的电气性能和长寿命使其成为高端电子设备的理想选择。我们强烈推荐使用这款电容器,特别是在需要高可靠性和长期稳定性的项目中。
    通过以上详细的介绍和技术参数分析,我们可以看出 WCAP-HSG5 系列电容器不仅在性能上表现出色,而且在可靠性方面也非常值得信赖。对于任何寻求高品质电容器解决方案的应用,WCAP-HSG5 系列都是一个值得考虑的选择。

875575853003参数

参数
电容值 33μF
额定电压 63V
容差 -
ESR-等效串联电阻 -
工作寿命 -
纹波电流 -
安装方式 贴片安装
包装方式 卷带包装

875575853003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875575853003数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875575853003 875575853003数据手册

875575853003封装设计

查看详情并下载
Symbol
Footprint
3D Model
