首页  >  产品百科  >  428542320810

428542320810

产品分类: 拨码开关
厂牌: WURTH
产品描述: 25000Cycles 25000Cycles DIP 贴片安装,黏合安装 7.4mm*7.4mm*3.6mm
供应商型号: 2743380
供应商: 海外现货
标准整包数: 1

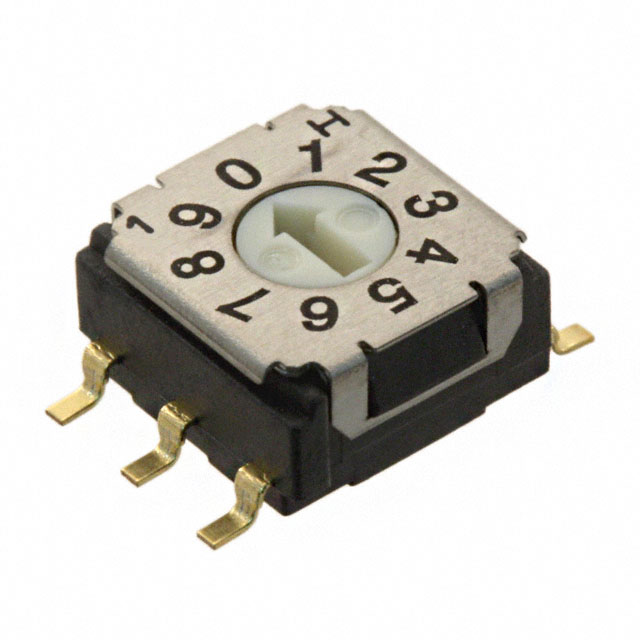

WURTH 拨码开关 428542320810

428542320810概述

    电子元器件产品技术手册:WS-ROSV SMT IP67旋转开关

    产品简介


    WS-ROSV SMT IP67旋转开关是一款适用于一般电子设备的旋转开关。该产品采用不锈钢外壳设计,具有良好的防护性能(IP67等级),能够在各种恶劣环境中稳定工作。它的主要特点是具有多种位置选择(共10个位置),适用于需要多档位调节的应用场合,如家用电器、工业控制系统等。

    技术参数


    - 尺寸: 7 x 7 mm
    - 额定电压(切换): 42V (DC)
    - 额定电流(切换): 100 mA
    - 额定电压(非切换): 42V (DC)
    - 额定电流(非切换): 400 mA
    - 接触电阻(初始): 80 mΩ 最大值
    - 接触电阻(寿命测试后): 200 mΩ 最大值
    - 绝缘电阻: 100 MΩ 最小值
    - 耐压: 250V (AC) 1分钟
    - 操作力: 150g 最大值
    - 电寿命: 25,000 步
    - 温度范围: -60°C 至 +125°C
    - 储存条件: 温度 < 40°C;相对湿度 < 75%
    - 防护等级: IP67
    - 认证: RoHS, REACH, 卤素自由
    - 焊锡方式: 贴片焊接
    - 可清洗: 是

    产品特点和优势


    - 高可靠性:符合IP67防护标准,能够有效防止灰尘和水的侵入。
    - 多功能选择:提供10个位置选择,适用于需要多档位调节的应用场合。
    - 长寿命设计:电寿命达到25,000步,适合长期使用。
    - 环保材料:采用无卤材料制造,符合RoHS和REACH标准。
    - 易于安装:通过贴片焊接方式安装,简便快捷。

    应用案例和使用建议


    - 家用电器:可应用于空调、电视等家电产品的多档位控制旋钮。
    - 工业控制系统:用于需要多档位调节的工业设备,如电机控制器、变频器等。
    - 通信设备:应用于通信设备中的多档位调节开关。
    使用建议:
    - 在安装前请确保焊接温度符合制造商规定的再流焊曲线,避免焊点损伤。
    - 使用时注意不要对开关施加过大的力,以免损坏开关。
    - 安装时建议冷却PCB或部件后再进行位置设置。

    兼容性和支持


    - 兼容性:与标准的SMT工艺兼容,可在普通电路板上安装。
    - 支持服务:制造商提供详尽的技术文档和售后服务支持,如有任何疑问或问题,可通过技术支持热线联系。

    常见问题与解决方案


    - 问题一:开关接触不良
    - 解决方案:检查焊点是否牢固,必要时重新焊接。
    - 问题二:安装过程中出现倾斜
    - 解决方案:确保组件在焊锡前固定好,避免倾斜。
    - 问题三:在清洗过程中发现异常
    - 解决方案:确保清洗剂不会损伤开关,建议在焊接后一段时间再进行清洗。

    总结和推荐


    WS-ROSV SMT IP67旋转开关凭借其高可靠性、多功能性和易用性,非常适合于需要多档位调节的应用场合。其符合多项国际标准,包括RoHS、REACH和无卤认证,确保其在环保方面的优越表现。经过详细的使用说明和注意事项指导,本产品可以为您的设计带来更高的灵活性和可靠性。因此,我们强烈推荐使用此产品。

428542320810参数

参数
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
最大交流触点电压 -
长*宽*高 7.4mm*7.4mm*3.6mm
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

428542320810厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

428542320810数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 428542320810 428542320810数据手册

428542320810封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.7818
10+ ¥ 29.561
100+ ¥ 28.3714
250+ ¥ 26.5231
650+ ¥ 24.1651
库存: 1235
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.78
