860020681031

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 2.7mF 50V ±20% 2000h@ 105°C 1.59A@ 120Hz,2.0352A@ 100kHz 通孔安装 18mm(长度)*37.5mm(高度)
供应商型号: BN-860020681031
供应商: 海外现货
标准整包数: 1

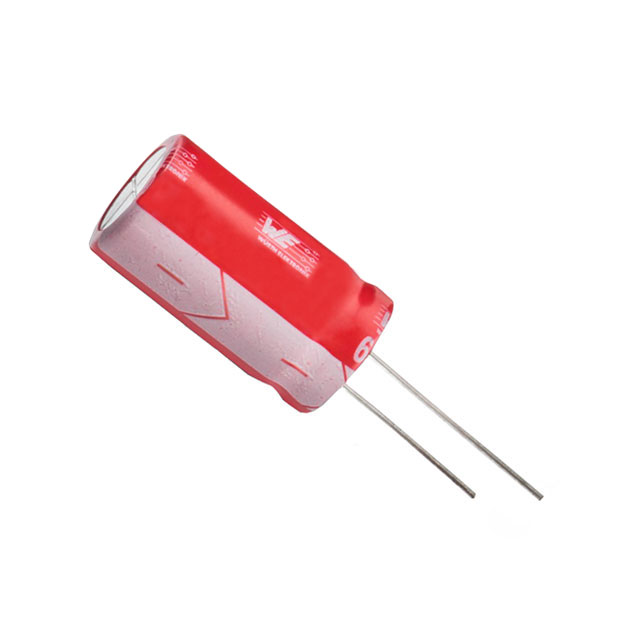

WURTH 铝电解电容 860020681031

860020681031概述


    产品简介


    WCAP-ATG5系列铝电解电容器是专为一般电子设备设计的电子元件。它们主要用于储存和释放电能,在电路中起着关键作用。这些电容器具有良好的电容值、额定电压和温度耐受性,广泛应用于电源管理、通信设备、计算机主板以及其他各种电子产品中。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 电容值 | 2700 | µF |
    | 额定电压 | 50 | V (DC) |
    | 泄漏电流 | 1350 | μA |
    | 损耗因子 | 10 | % |
    | 涤波电流 | 1590 | mA |
    | 测试条件 | 0.25V; 120Hz
    | 储存条件 | <45% RH
    | 操作温度范围 | -40 °C bis +105 °C
    | 加载寿命 | 2000 h
    | 典型引脚尺寸 | 18.0 x 35.5 mm
    | 极性标记 | 短引脚端负极

    产品特点和优势


    1. 高电容值: 2700 µF,适合需要大容量电容的应用。
    2. 宽泛的工作温度范围: -40 °C 到 +105 °C,适用于严苛环境。
    3. 优秀的热稳定性: 在高温环境下仍能保持稳定的电容值。
    4. 可靠的设计: 经过严格的负载寿命测试,保证长期稳定运行。
    5. 安全性高: 设计有预定的泄压点,可避免内部压力过大导致爆炸风险。

    应用案例和使用建议


    应用案例
    - 电源滤波器: 用于平滑输入电源,减少噪声干扰。
    - 信号耦合: 用于信号传输过程中的电容耦合。
    - 储能: 用于能量存储和释放。
    使用建议
    1. 避免反向电压: 确保正确连接正负极,避免反向电压损坏电容器。
    2. 控制工作温度: 尽量在推荐的温度范围内使用,以确保最佳性能。
    3. 限制纹波电流: 不要超过规定的最大纹波电流,以防止过热和损坏。
    4. 选择合适的焊接方式: 采用预热和冷却速率适当的焊接方式,避免损坏电容器。

    兼容性和支持


    - 焊接方式: 详细说明了波峰焊和手焊的操作步骤,确保正确安装。
    - 材料兼容性: 材料成分不会受到特定清洗剂的影响,但建议在使用前进行测试。
    - 技术支持: 供应商提供详细的焊接指导和维护支持,以确保产品性能和使用寿命。

    常见问题与解决方案


    1. 问题: 反向电压导致损坏
    - 解决方案: 确保正确的极性连接,使用非极性电容器替代。
    2. 问题: 工作温度过高
    - 解决方案: 确保工作温度不超过规定的最大值,并尽量降低环境温度。
    3. 问题: 纹波电流过高
    - 解决方案: 限制电流至额定值以下,确保电容器的稳定性。
    4. 问题: 频繁充电/放电导致损坏
    - 解决方案: 减少快速充放电循环次数,确保电容器的长寿命。

    总结和推荐


    WCAP-ATG5铝电解电容器在电容值、工作温度范围和可靠性方面表现出色,特别适用于一般电子设备中的电源管理和信号处理。虽然存在反向电压和高温工作的风险,但通过合理的使用和维护,可以显著提高其性能和寿命。因此,强烈推荐使用此系列产品,并建议与专业技术人员联系,以获得更深入的技术支持和应用指导。

860020681031参数

参数
电容值 2.7mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.59A@ 120Hz,2.0352A@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 18mm(长度)*37.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

860020681031厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860020681031数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860020681031 860020681031数据手册

860020681031封装设计

查看详情并下载
Symbol
Footprint
3D Model
