870235375008

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 16V ±20% 9mΩ 5000h@ 105°C 305mA@ 120Hz,6.1A@ 100kHz 通孔安装 10mm(长度)*14mm(高度)
供应商型号: 2466597
供应商: 海外现货
标准整包数: 1

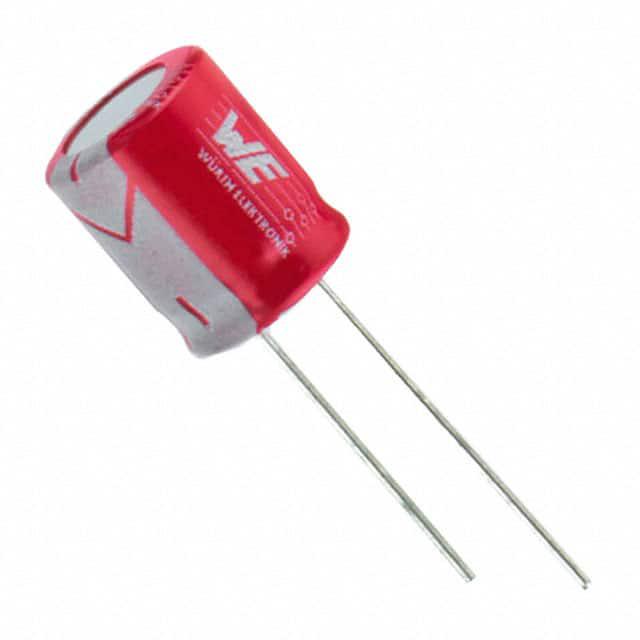

WURTH 铝电解电容 870235375008

870235375008概述

    WCAP-PT5H Aluminum Polymer Capacitors 技术手册解析

    产品简介


    WCAP-PT5H 是一种铝聚合物电容器,由 Würth Elektronik eiSos GmbH & Co. KG 生产。该电容器主要用于通用电子设备,特别是在需要稳定直流电压的应用中表现出色。它广泛应用于计算机、消费电子产品、通信设备以及其他各种工业设备中。

    技术参数


    - 型号编号: 870235375008
    - 尺寸: 10.0 x 12.5 mm
    - 容值: 470 μF
    - 额定电压: 16 V (DC)
    - 泄漏电流: 最大 752 μA(在 0.25V, 120Hz 下)
    - 损耗因子: 最大 10%
    - ESR(等效串联电阻): 9 mΩ(在 100 kHz @105°C 下)
    - 纹波电流: 最大 6100 mA
    - 存储条件: 温度 -55 °C 到 +105 °C,相对湿度小于 45%
    - 负载寿命: 5000 小时 @ +105°C / 16 V (DC)

    产品特点和优势


    - 高可靠性: 长达 5000 小时的负载寿命,保证长期稳定运行。
    - 高稳定性: 宽广的工作温度范围,适用于各种严苛环境。
    - 低ESR: 较低的等效串联电阻,可以降低能量损耗和发热。
    - 大容量: 470 μF 的容值适合多种应用场景,特别是大容量需求的场合。

    应用案例和使用建议


    - 应用场景: 计算机电源、消费电子产品、通信设备及其他需要稳定直流电压的设备。
    - 使用建议:
    - 确保电容器正负极正确连接,避免反接。
    - 严格控制工作电压不超过额定值,避免过压导致损坏。
    - 在高温环境下使用时,需注意散热,以避免内部过热。
    - 存储期间尽量保持温度低于 35°C,湿度低于 75%。

    兼容性和支持


    - 焊接规范: 支持无铅焊接和锡铅焊接,详细焊接规范见焊料工艺说明。
    - 客户支持: Würth Elektronik 提供全面的技术支持和维护服务,确保用户能够顺利应用。

    常见问题与解决方案


    - 问题1: 反向电压导致损坏。
    - 解决方案: 严格遵守接线规则,避免电容器反接。
    - 问题2: 高温导致内部损坏。
    - 解决方案: 使用过程中注意散热,确保工作温度不超限。
    - 问题3: 泄漏电流增加。
    - 解决方案: 定期检查电容器的状态,发现异常及时更换。

    总结和推荐


    WCAP-PT5H 铝聚合物电容器以其高可靠性、高稳定性和宽广的工作温度范围,在众多应用中表现出色。虽然其主要用途是通用电子设备,但在某些特定环境中仍需谨慎使用,建议用户严格遵守技术手册中的指导。总体而言,该产品是一款性价比很高的选择,适用于大多数标准应用场景。我们强烈推荐使用 WCAP-PT5H 电容器,尤其是在需要稳定电压和高性能的地方。

870235375008参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 9mΩ
纹波电流 305mA@ 120Hz,6.1A@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 10mm(长度)*14mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

870235375008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

870235375008数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 870235375008 870235375008数据手册

870235375008封装设计

查看详情并下载
Symbol
Footprint
3D Model
