865060153007

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 330μF 6.3V ±20% 5000h@ 105°C 292.5mA@ 120Hz,450mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 4257034
供应商: 海外现货
标准整包数: 1

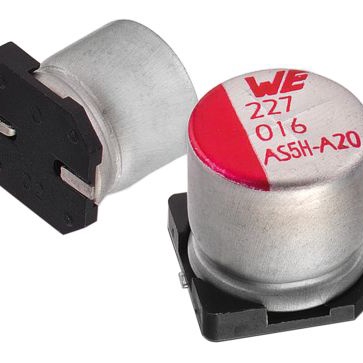

WURTH 铝电解电容 865060153007

865060153007概述

    WCAP-ASLL Aluminum Electrolytic Capacitors

    1. 产品简介


    WCAP-ASLL铝电解电容器是一种广泛应用于各类通用电子设备中的电容器。这类电容器以其高容量和适中的额定电压而著称,适用于多种电子产品中。具体型号为865060153007,尺寸为8.0 x 10.5 mm(长x宽),适用于需要较高电容值的场合。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 电容值 | 330 | μF |
    | 额定电压 | 6.3 | V (DC) |
    | 泄漏电流 | 20.79 | μA |
    | 损耗因子 | 22 | % |
    | 纹波电流 | 450 | mA |
    | 阻抗 | 0.17 | Ω |
    工作温度范围:-55°C 至 +105°C
    测试条件:
    - 测量时电压:0.25V
    - 频率:120Hz
    - 温度:100kHz @ 105°C 和 100kHz @ 20°C

    3. 产品特点和优势


    WCAP-ASLL铝电解电容器具备以下独特功能和优势:
    - 高电容值(330μF)与适中的额定电压(6.3V),适用于广泛的电子设备中。
    - 长寿命设计,能够在严苛的工作环境下保持稳定的性能。
    - 低损耗因子(22%)确保了高效能运作。
    - 支持高达450mA的纹波电流,满足许多现代电路的需求。
    这些特点使其在各种应用中表现出色,特别是在电源管理和信号滤波方面,具有显著的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    1. 电源管理:适用于需要稳定直流输出的电源模块。
    2. 信号滤波:在高频电路中用于减少噪声干扰。
    使用建议:
    - 在设计电路时,请务必考虑电容器的极性标记(负极端以半圆形或条形标记)。
    - 尽量避免电容器长时间暴露在高温环境中,防止电容值降低。
    - 使用适当的焊接工艺(如回流焊),确保电容器能够正确安装且不受损伤。

    5. 兼容性和支持


    该产品设计用于一般电子设备,不适用于高安全标准和可靠性要求的设备,例如军事、航空航天、交通运输等领域。如果计划将产品应用于这些领域,请联系制造商进行定制设计。
    Würth Elektronik eiSos GmbH & Co. KG 提供了一系列的技术支持服务,包括详细的焊接指南和故障排查支持,确保用户能够顺利地将产品集成到自己的电路中。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器泄露电流过高 | 检查电路是否有反向电压,重新校准电路 |
    | 安装后电容值下降 | 确保焊接工艺符合规范,避免热损伤 |
    | 使用中电容器过热 | 检查负载电流是否超过最大允许值 |

    7. 总结和推荐


    WCAP-ASLL铝电解电容器是一款高性能的产品,特别适合于通用电子设备中的电源管理和信号处理。其高电容值和适中的额定电压使其成为众多应用的理想选择。然而,鉴于其有限的应用范围和需要遵守特定的安全标准,我们建议在特定应用中需谨慎使用。对于需要更高可靠性和安全性的应用,请咨询制造商获取专业意见。
    如果您需要进一步的技术支持或详细信息,欢迎访问Würth Elektronik eiSos GmbH & Co. KG的官方网站。

865060153007参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 292.5mA@ 120Hz,450mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865060153007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865060153007数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865060153007 865060153007数据手册

865060153007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7918
10+ ¥ 3.7753
50+ ¥ 3.6301
100+ ¥ 3.4849
200+ ¥ 3.2526
500+ ¥ 3.1945
2500+ ¥ 3.1364
5000+ ¥ 3.1364
库存: 378
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.75
