首页  >  产品百科  >  865080540004

865080540004

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 10μF 35V ±20% 2000h@ 105°C 53.1mA@ 120Hz,90mA@ 100kHz 贴片安装 4.3mm*4.3mm*5.5mm
供应商型号: 2466313
供应商: 海外现货
标准整包数: 5

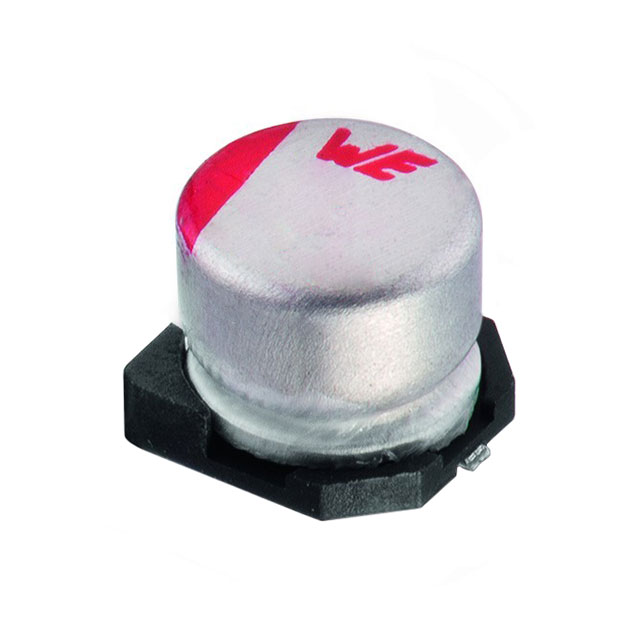

WURTH 铝电解电容 865080540004

865080540004概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各类电子设备中的电子元器件,主要用于储存电能、滤波、耦合等场合。本文所讨论的产品型号为WCAP-ASLI,特别适用于一般电子设备的应用场景。这类电容器的尺寸为4.0 x 5.5毫米,额定电压为35V(DC),具有多种优势,如耐高温、高可靠性以及易于集成等特点。

    技术参数


    - 尺寸:[mm]
    - 0.65 ± 0.15
    - 1.0 ± 0.2
    - 0.35 - 0.05
    - 4.0 ± 0.5
    - 0.3 max.
    - 5.5 max.
    - 4.3 ± 0.2
    - 推荐焊盘图案:[mm]
    - 1.6
    - 1.0 2.6
    - 电气特性
    - 电容值:C = 10 μF ± 20% @ 0.25 V / 120 Hz / +20 °C
    - 额定电压:VR = 35 V (DC)
    - 浪涌电压:VS = 1000 次循环 @ 20 °C = 40.25 V (DC)
    - 漏电流:ILeak = 3.5 μA max. @ 2 min. / +20 °C
    - 损耗因子:DF = 14% max. @ 0.25 V / 120 Hz / +20 °C
    - 纹波电流:IRIPPLE = 90 mA max. @ 100 kHz / 105 °C
    - 阻抗:Z = 2000 mΩ max. @ 0.25 V / 100 kHz / +20 °C
    - 工作环境
    - 操作温度范围:-55 °C 至 +105 °C
    - 存储条件(在原包装内):5 °C 至 +35 °C;10% 至 75% RH
    - 存储时间限制:超过12个月不推荐存储

    产品特点和优势


    这款铝电解电容器的主要优势包括:
    - 高可靠性:符合RoHS和REACH标准,无卤素。
    - 长寿命:2000小时的使用寿命。
    - 适应性强:能在广泛的温度范围内工作,支持高达105 °C的操作温度。
    - 高性能:具有较高的纹波电流承受能力(最高90mA),且具备低损耗因子。

    应用案例和使用建议


    这种电容器适用于各种通用电子设备中,如消费电子产品、汽车电子、工业控制等领域。在设计电路时,需要特别注意极性标志(负极端标记为有色半圆形或条形)。在实际应用中,应避免过压和过温的情况,确保其工作在额定电压和温度范围内。
    使用建议:
    - 在焊接前检查极性标识,避免反向安装。
    - 安装时保持适当间距,避免物理损坏。
    - 确保在长期存储后进行通电测试,以恢复正常性能。

    兼容性和支持


    - 兼容性:与市场上大多数SMT生产线兼容。
    - 技术支持:厂商提供全面的技术文档和支持,包括详细的数据手册和设计指南。

    常见问题与解决方案


    - 问题:长时间未使用后性能下降。
    - 解决方案:在使用前通过1 kΩ电阻加压30分钟。
    - 问题:电容器失效。
    - 解决方案:检查电路中的过压情况,并确保正确接地。

    总结和推荐


    总体来看,这款铝电解电容器在性能和可靠性方面表现优异,非常适合用于各种通用电子设备中。由于其广泛应用的特性和高度的可靠性能,强烈推荐在各类需要稳定电容性能的场合下使用。

865080540004参数

参数
电容值 10μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 53.1mA@ 120Hz,90mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 4.3mm*4.3mm*5.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865080540004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865080540004数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865080540004 865080540004数据手册

865080540004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.4189
50+ ¥ 1.0749
250+ ¥ 1.0749
500+ ¥ 0.9631
1000+ ¥ 0.9631
2000+ ¥ 0.9459
10000+ ¥ 0.9287
20000+ ¥ 0.9287
库存: 1532
起订量: 40 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.09
直接购买
加入购物车
