首页  >  产品百科  >  860040274008

860040274008

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 1mF 10V ±20% 6000h@ 105°C 1.05A@ 100kHz,787.5mA@ 120Hz 通孔安装 8mm(长度)*21.5mm(高度)
供应商型号: 4061628
供应商: 海外现货
标准整包数: 1

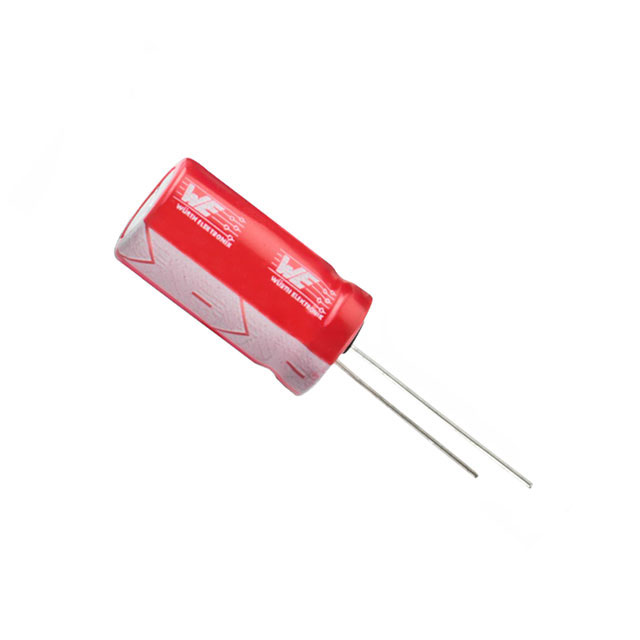

WURTH 铝电解电容 860040274008

860040274008概述

    WCAP-ATUL Aluminum Electrolytic Capacitors 技术手册

    产品简介


    WCAP-ATUL 系列是Würth Elektronik eiSos GmbH & Co. KG推出的铝电解电容器,广泛应用于各种通用电子设备中。该系列产品具有高容量(1000 μF)和额定电压(10 V DC),能够有效应对直流信号下的寄生效应,提供稳定的电流波动。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 容量 | 1000 | μF |
    | 额定电压 | 10 | V (DC)|
    | 泄漏电流 | 19 | μA |
    | 损耗因子 | 0.072 | % |
    | 电流纹波 | 1050 | mA |
    | 阻抗 | 0.27 | Ω |
    | 频率 | 100kHz
    | 温度范围 | -40°C 到 +105°C |
    | 形状尺寸 | 8.0 x 20.0 mm |

    产品特点和优势


    1. 高容量与稳定电流处理能力:1000 μF 的高容量,适用于大电流环境,同时提供优异的电流纹波处理能力,最大可达 1050 mA。
    2. 宽温度范围:能够在极端条件下运行,适应 -40°C 到 +105°C 的温度范围。
    3. 可靠的电气特性:低损耗因子和稳定的阻抗确保在高频环境下依然能保持良好的电气性能。

    应用案例和使用建议


    - 应用案例:适用于工业控制、电源滤波、音频放大器等领域。
    - 使用建议:避免反向电压和过电压的应用环境,确保设计中考虑到适当的散热措施。此外,在存储时,需要保持在推荐的温度和湿度范围内,以避免损坏。

    兼容性和支持


    WCAP-ATUL 电容器的设计与标准焊接工艺兼容,推荐的焊接温度曲线包括无铅组装和锡铅组装两种模式。Würth Elektronik 提供全面的技术支持,帮助客户解决使用中的问题并进行定期维护检查。

    常见问题与解决方案


    1. 问题:如何正确标记元件?
    - 解决方案:使用第一行标记电容值和额定电压,第二行标记产品型号和最大工作温度,第三行标记日期代码,第四行标记通风标记。

    2. 问题:长时间存储后泄漏电流增加怎么办?
    - 解决方案:重新施加额定电压即可恢复,如超过六个月,则需通过1 kΩ保护电阻施加30分钟的直流电压。
    3. 问题:如何正确处理焊接过程?
    - 解决方案:确保只有引脚与焊料接触,禁止直接接触电容器主体或其他组件。

    总结和推荐


    WCAP-ATUL 铝电解电容器凭借其卓越的容量、宽温度范围及稳定的电气特性,适用于广泛的工业应用场景。由于其特定的应用限制,不推荐用于安全要求极高的场合。然而,对于通用电子设备而言,这是一款性能优越且可靠的选择。建议在使用前详细阅读技术手册并遵循使用说明,以充分发挥其性能。

860040274008参数

参数
电容值 1mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.05A@ 100kHz,787.5mA@ 120Hz
工作寿命 6000h@ 105°C
长*宽*高 8mm(长度)*21.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

860040274008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860040274008数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860040274008 860040274008数据手册

860040274008封装设计

查看详情并下载
Symbol
Footprint
3D Model
