658807713040

厂牌: WURTH
产品描述: 0.8mm间距40p单排排母, WR-BTB系列, 垂直
供应商型号: 2820221
供应商: 海外现货
标准整包数: 1

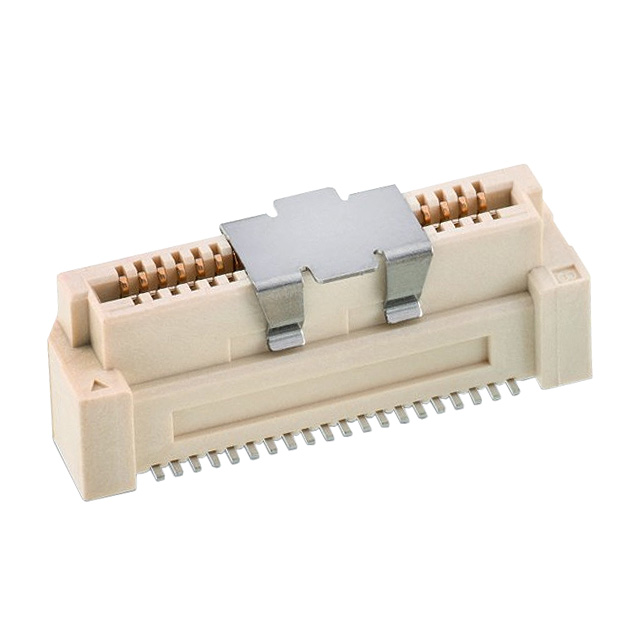

WURTH 矩形连接器 - 阵列/边缘型/夹层式(板对板) 658807713040

658807713040概述

    WR-BTB SMT Female Shrouded Vertical Receptacle 技术手册

    1. 产品简介


    WR-BTB SMT Female Shrouded Vertical Receptacle 是一种专门设计用于通用电子设备的垂直插座连接器。该产品属于0.80毫米间距类型,具有高度为7.75毫米且带有极化功能的设计。它广泛应用于消费电子、通信设备、工业自动化等领域,提供可靠的电气连接和信号传输。

    2. 技术参数


    - 尺寸(mm)
    - 长度 \( L \): 21.8
    - \( L1 \): 20.2
    - \( L2 \): 17.7
    - 插针间距 \( P \): 0.8
    - 插针数: 40
    - 插针到插针(中心)距离 \( Pl \): 15.2 mm
    - 电气特性
    - 额定电流 \( IR \): 0.5 A
    - 工作电压: 50 V (AC)
    - 耐压: 1分钟内 500 V (AC)
    - 接触电阻: 最大 50 mΩ
    - 绝缘电阻: 最小 100 MΩ
    - 工作温度范围: -55°C 到 +85°C
    - 认证
    - RoHS合规
    - REACH合规
    - 无卤素

    3. 产品特点和优势


    - 高可靠性: 具备良好的耐温范围和高绝缘电阻,适用于多种恶劣环境。
    - 易于安装: 支持表面贴装技术(SMT),简化安装流程。
    - 高稳定性: 使用LCP材料作为绝缘体,保证长期稳定性能。
    - 极化功能: 带有极化设计,防止错误连接。

    4. 应用案例和使用建议


    - 应用案例:
    - 消费电子产品:智能手机和平板电脑
    - 通信设备:路由器和交换机
    - 工业自动化:控制系统和传感器接口
    - 使用建议:
    - 在焊接过程中需严格遵循制造商提供的焊接曲线,以确保焊点质量。
    - 清洗时避免使用刷子,以免变形或损坏关键区域。
    - 存储时避免阳光直射,并保持湿度适宜。

    5. 兼容性和支持


    - 兼容性: 专为Würth Elektronik的其他组件和工具设计,确保高可靠性。
    - 支持: 厂商提供详细的使用说明和技术支持,包括焊接曲线和清洗指南。

    6. 常见问题与解决方案


    - 问题: 焊接时出现虚焊
    - 解决方案: 严格按照焊接曲线操作,确保焊接温度和时间准确。
    - 问题: 长期存储后插针生锈
    - 解决方案: 存储前重新涂覆防锈剂,并在使用前进行检查。
    - 问题: 清洗后性能下降
    - 解决方案: 使用适当的清洗剂,并避免使用刷子。

    7. 总结和推荐


    - 总结: WR-BTB SMT Female Shrouded Vertical Receptacle 在可靠性、兼容性和安装便利性方面表现出色,非常适合应用于消费电子、通信设备及工业自动化领域。
    - 推荐: 强烈推荐使用此产品,特别是在需要可靠电气连接的应用中。厂商提供的详细技术资料和支持也使其成为值得信赖的选择。

658807713040参数

参数
板上高度 7.75mm
针脚数 40pin
接合堆叠高度 -
触头镀层厚度 -
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 1
触头镀层
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

658807713040厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

658807713040数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 阵列/边缘型/夹层式(板对板) WURTH 658807713040 658807713040数据手册

658807713040封装设计

查看详情并下载
Symbol
Footprint
3D Model
