1-5177983-4

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 100pin 5mm,6mm,7mm,8mm 3.75mm 380nm 金 贴片安装
供应商型号: N-1-5177983-4
供应商: 云汉优选
标准整包数: 10

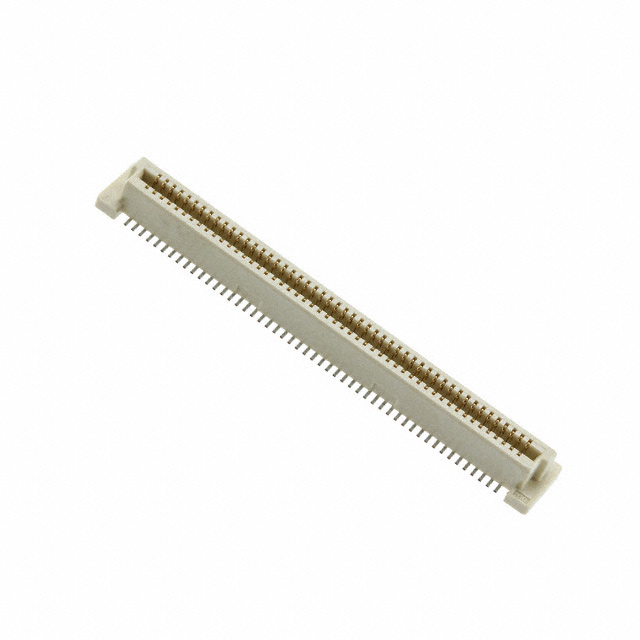

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1-5177983-4

1-5177983-4概述

    电子元器件产品技术手册

    产品简介


    本产品是一款板对板连接器,具体型号为1-5177983-4,采用垂直安装方式,适用于表面贴装(Surface Mount Technology, SMT)。该连接器拥有100个位置,中心线间距为0.8毫米(0.031英寸),接触点镀金处理,信号传输。它主要应用于电子电路板之间信号传输的连接,广泛适用于各类消费电子、通信设备及工业自动化控制等领域。

    技术参数


    - 型号:1-5177983-4
    - 安装方式:垂直安装
    - 接触点数量:100个
    - 中心线间距:0.8毫米(0.031英寸)
    - 接触材料:铜合金,镀金
    - 接触面积:镀金厚度15微英寸
    - 绝缘电阻:2兆欧
    - 耐压能力:交流电压500伏
    - 操作电压:交流电压100伏
    - 操作温度范围:-40至125摄氏度(-40至257华氏度)
    - 包装方式:每盒10个,采用盒式和管式包装
    - 兼容标准:
    - UL 94V-0阻燃等级
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合欧盟ELV 2000/53/EC指令
    - 符合中国RoHS 2016年32号令
    - 符合REACH Regulation (EC) No. 1907/2006,不含SVHC物质

    产品特点和优势


    1. 高密度布局:提供100个位置,能够有效提高电路板的空间利用率。
    2. 可靠的电气特性:高绝缘电阻和耐压能力确保信号传输稳定可靠。
    3. 广泛的操作温度范围:适应多种环境条件,如工业级应用环境。
    4. 环保材料:低卤素含量和无溴化阻燃剂(BFR/CFR/PVC)的材料,满足现代环保要求。
    5. 出色的机械性能:通过表面贴装工艺,保证长时间使用的稳定性。

    应用案例和使用建议


    该连接器适用于板对板信号传输连接,例如消费电子产品、通信设备和工业控制系统中的电路板之间。实际应用中应注意以下几个方面以优化使用效果:
    1. 装配工艺:使用回流焊工艺,最高可承受260摄氏度的焊接温度。
    2. 环境温度:在极端温度下仍能保持良好的电气性能。
    3. 信号传输质量:选择合适的连接器以确保信号传输的稳定性和可靠性。

    兼容性和支持


    该连接器可以与同系列的其他连接器兼容,如CAT-313-PCB100。制造商提供全面的技术支持和维护服务,包括电话和技术文档支持,以确保客户在使用过程中得到充分的帮助。

    常见问题与解决方案


    1. 如何检查连接器是否正确安装?
    - 确保所有接触点完全插入且牢固固定。
    2. 焊接时连接器变形怎么办?
    - 使用适当的焊接温度并按照制造商的建议进行焊接,避免过高的焊接温度导致变形。
    3. 长时间使用后接触不良怎么办?
    - 定期清洁和检查连接器,确保没有灰尘或污染物积累。

    总结和推荐


    综上所述,这款型号为1-5177983-4的板对板连接器具备高密度布局、稳定的电气特性、广泛的工作温度范围以及环保材料等特点。它的设计充分考虑了实际应用的需求,能够在多种环境下提供可靠高效的信号传输。因此,我们强烈推荐这款连接器用于各种需要高可靠性的电子电路板连接场合。对于那些需要频繁更换或升级电路板的用户,这种高性能连接器将是理想的选择。

1-5177983-4参数

参数
排数 2
触头镀层
板上高度 3.75mm
针脚数 100pin
接合堆叠高度 5mm,6mm,7mm,8mm
触头镀层厚度 380nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
安装方式 贴片安装
零件状态 在售
包装方式 管装
